Épülettervek/Hallgatói terv

Tűzoltóság, Debrecen – Diós Beáta diplomamunkája

1/30

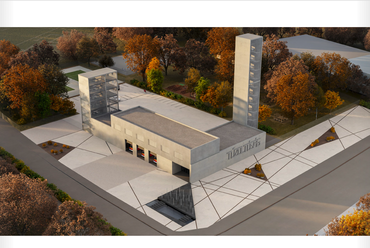

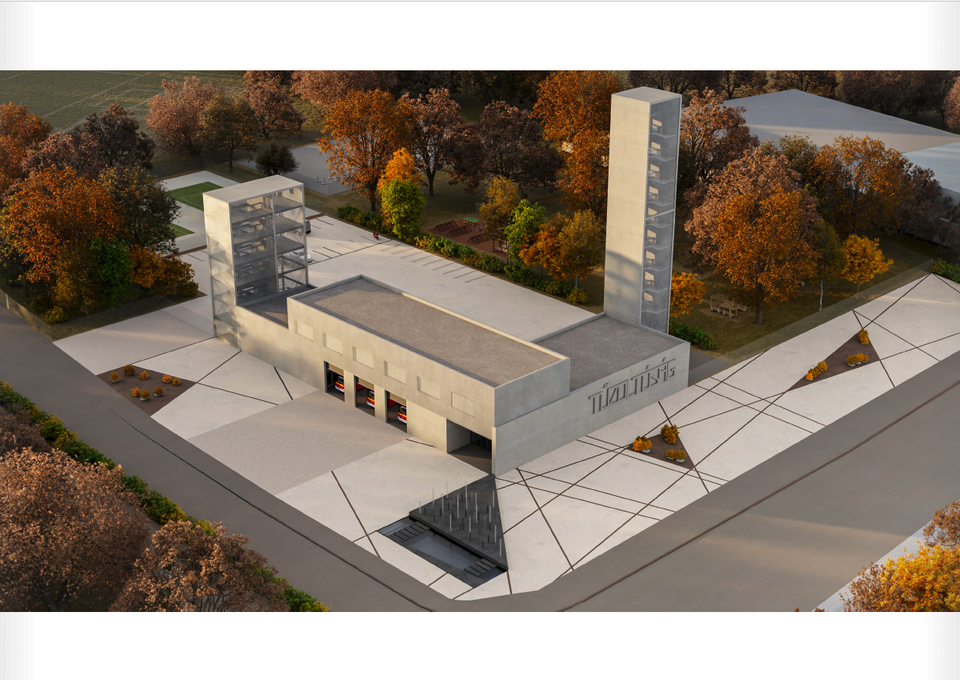

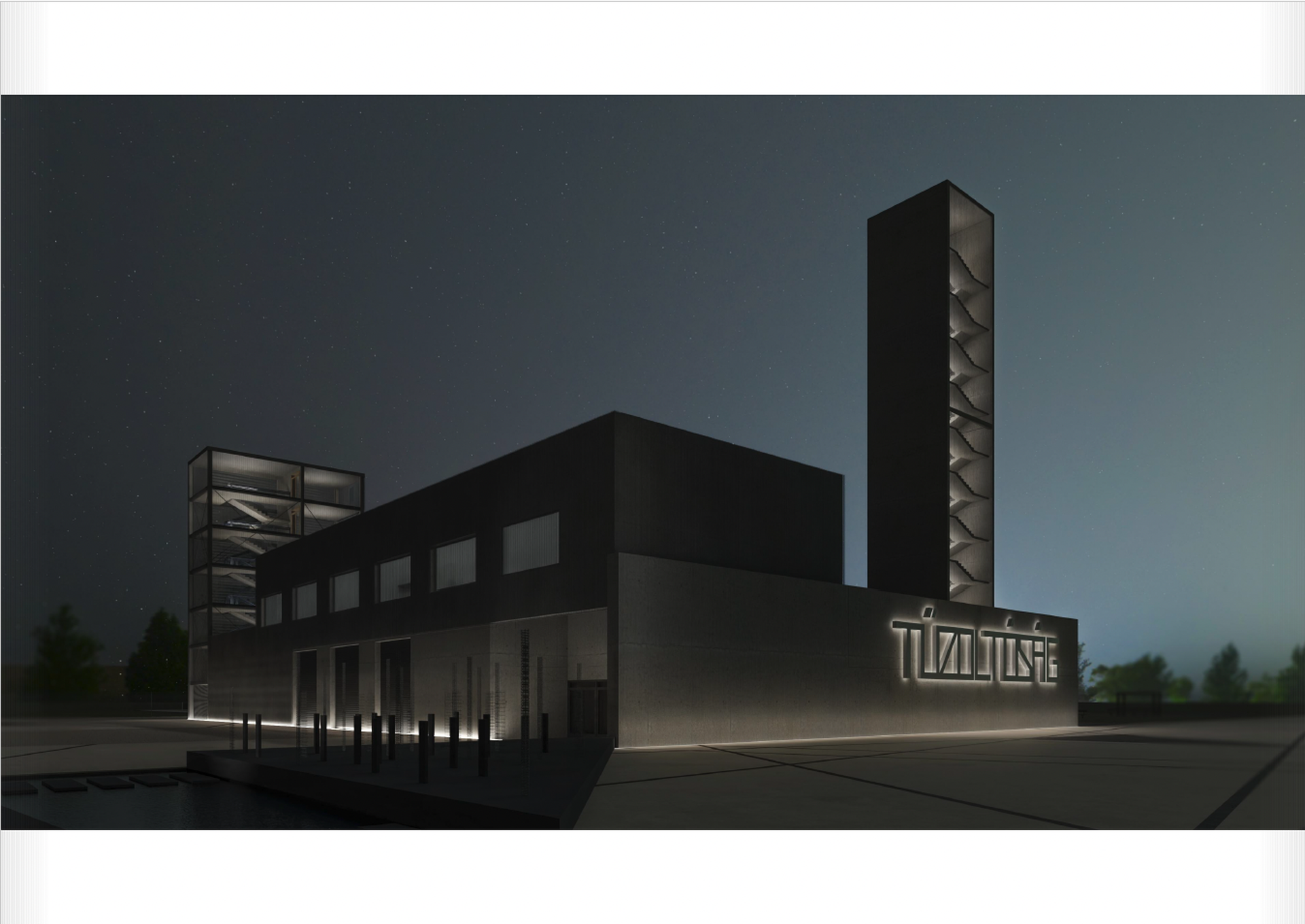

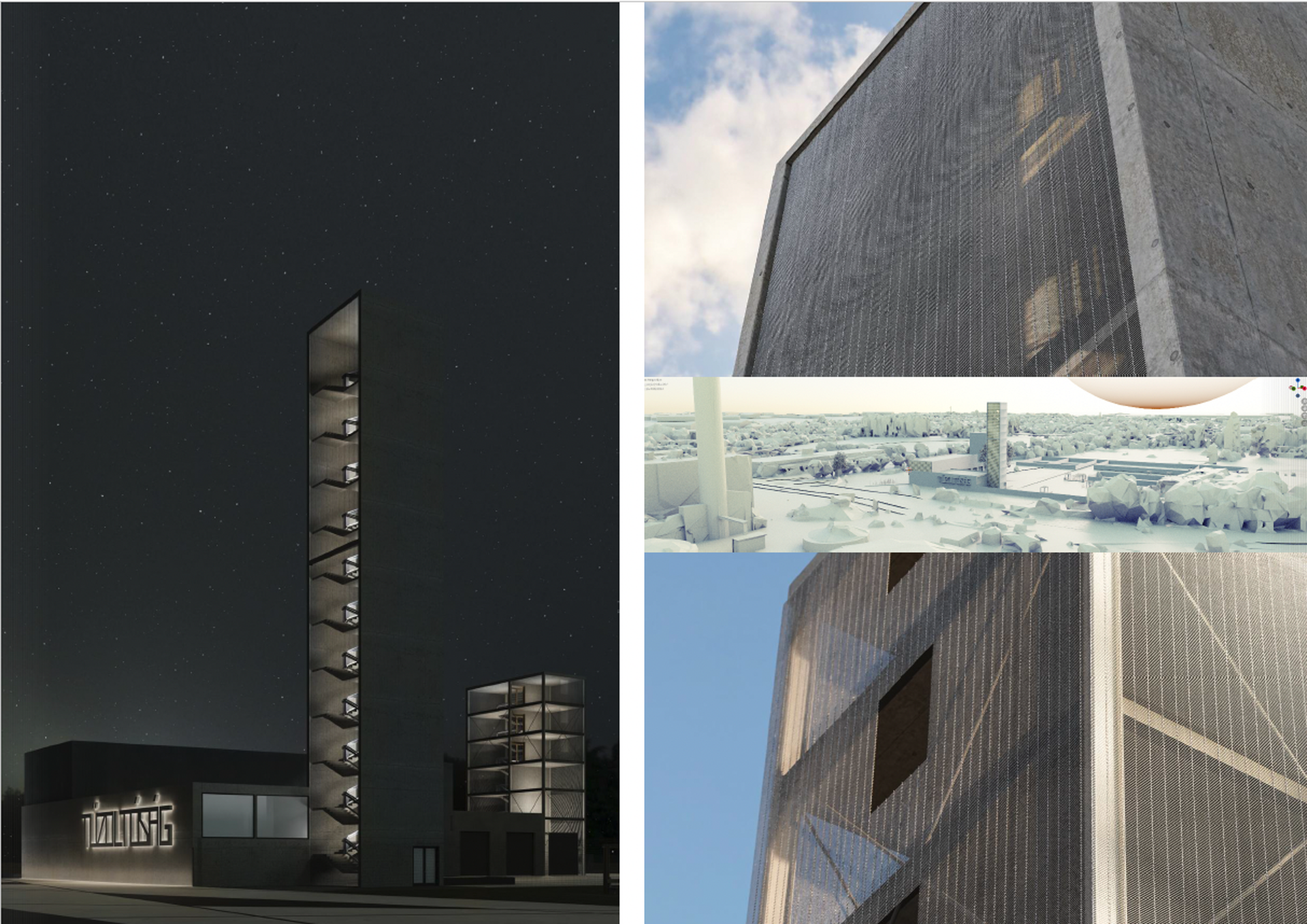

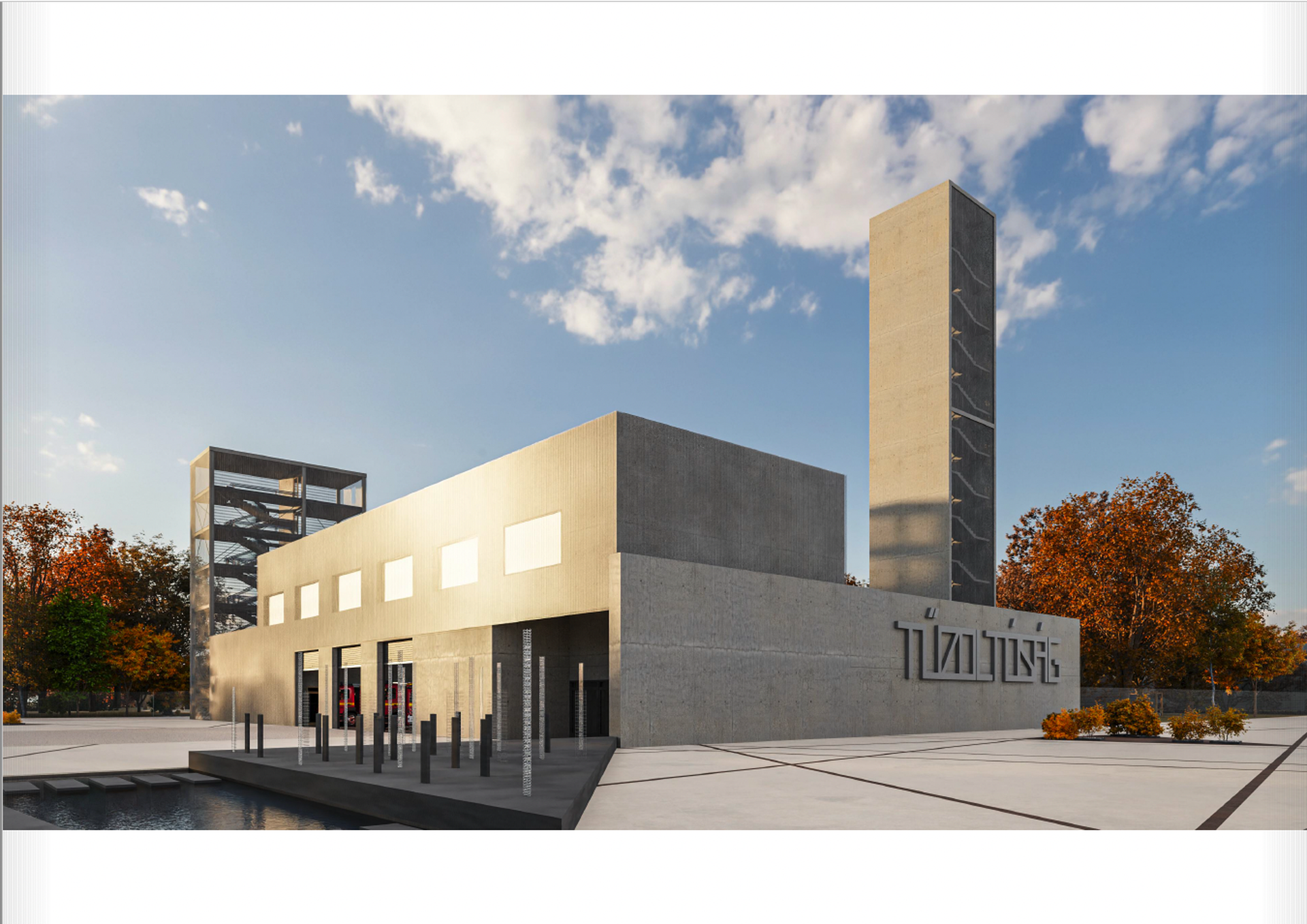

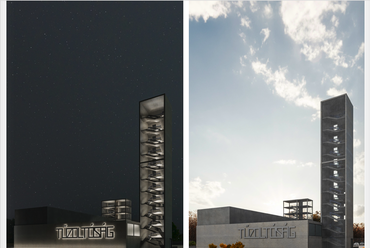

Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar

?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>

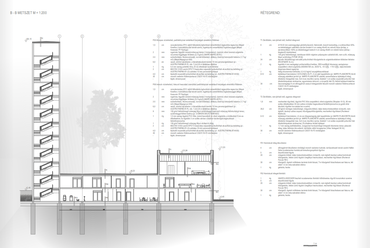

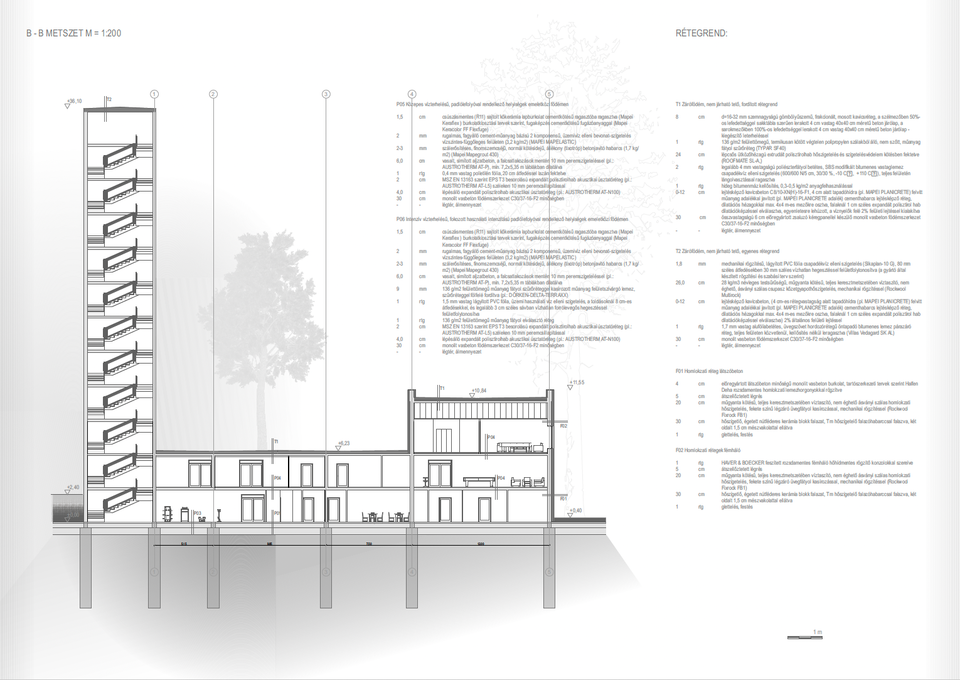

Metszet, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Metszet, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>

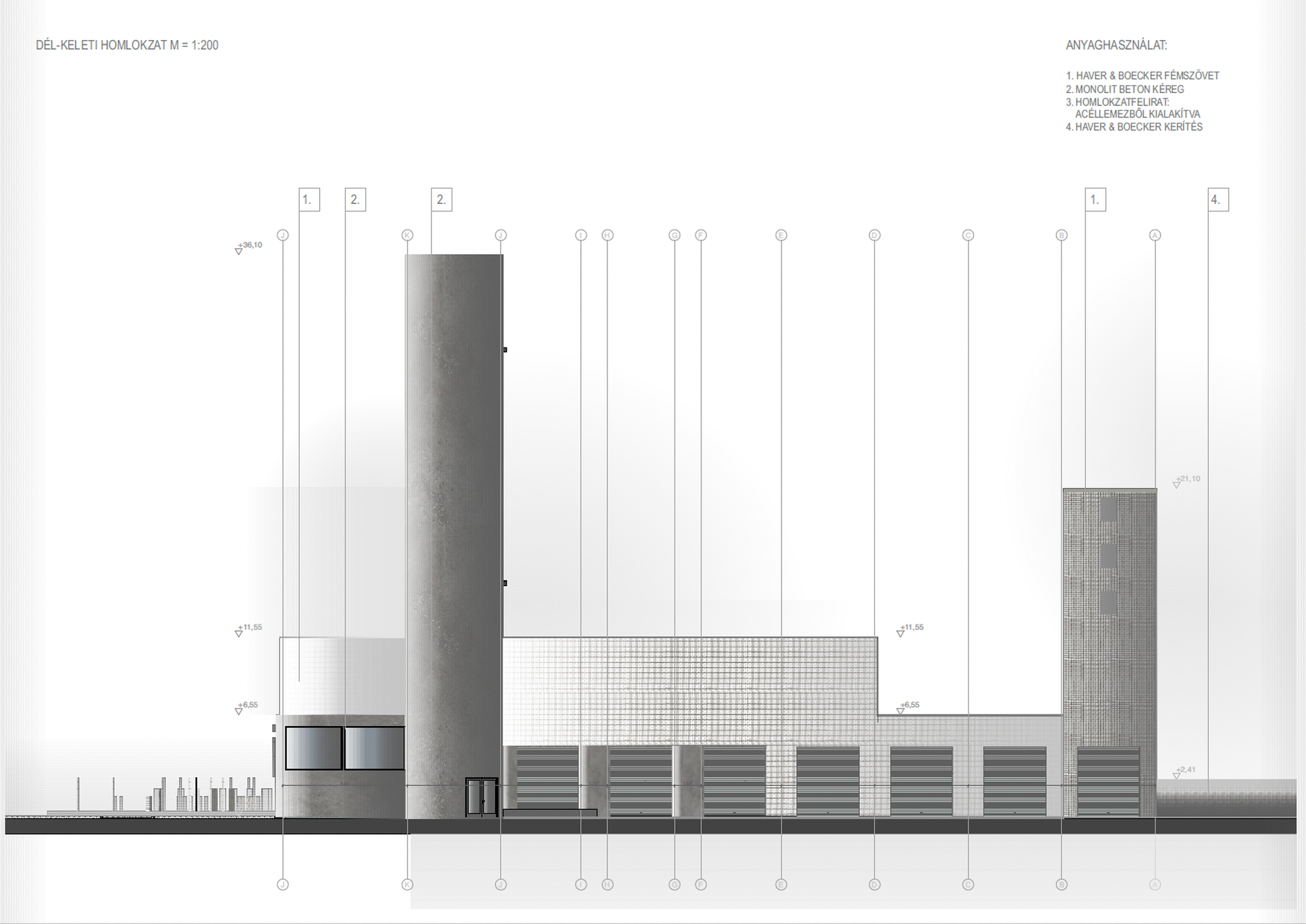

Dél-keleti homlokzat, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Dél-nyugati homlokzat, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Észak-keleti homlokzat, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>

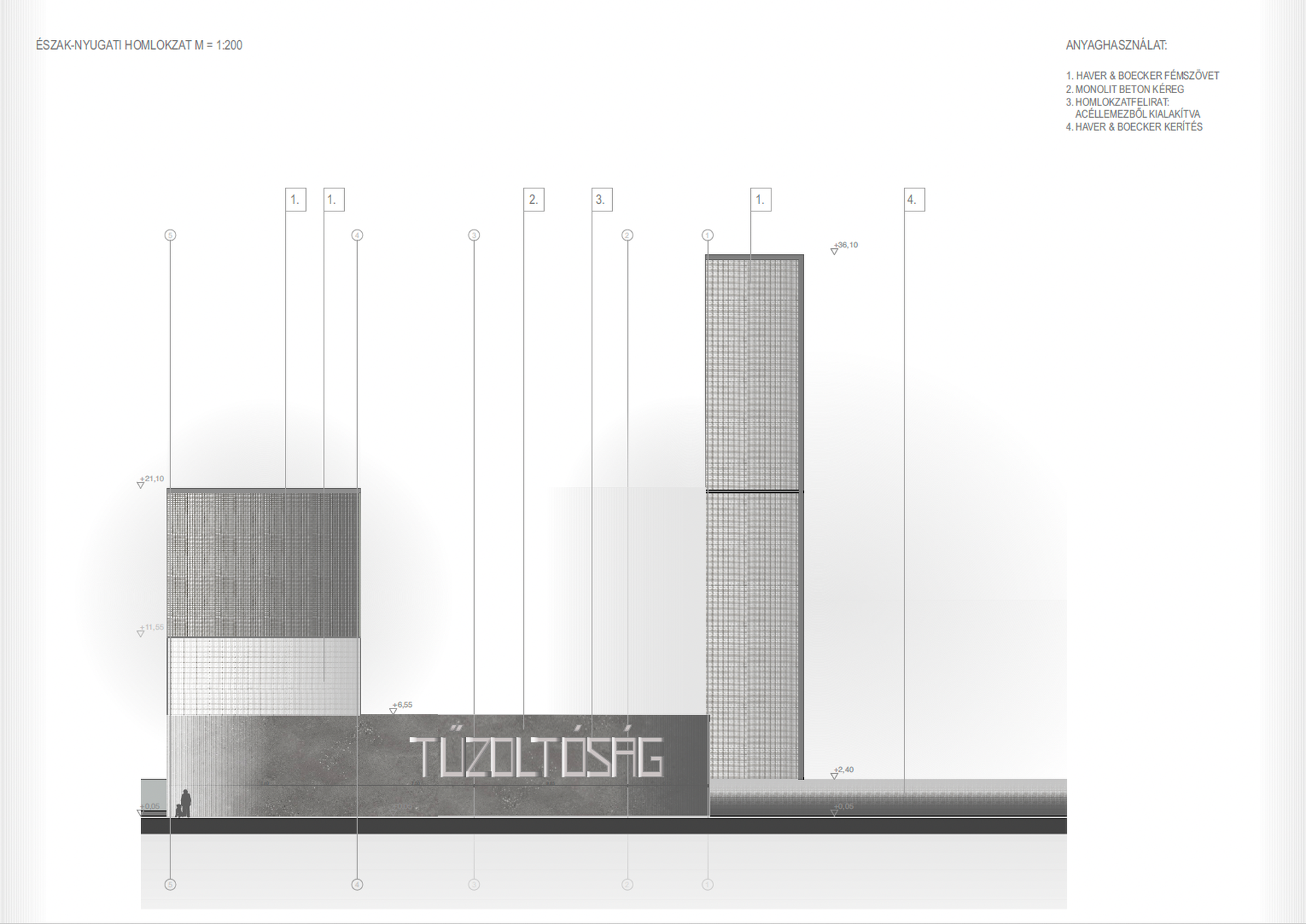

Észak-nyugati homlokzat, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>

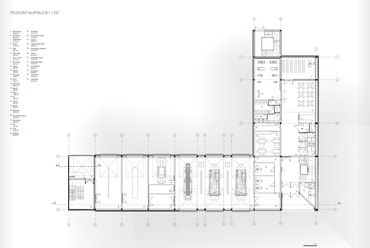

Földszinti alaprajz, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>

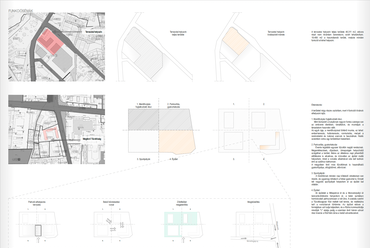

Funkcióséma, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
1. emeleti alaprajz, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>

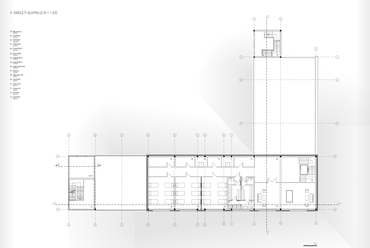

2. emeleti alaprajz, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Koncepcióterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>

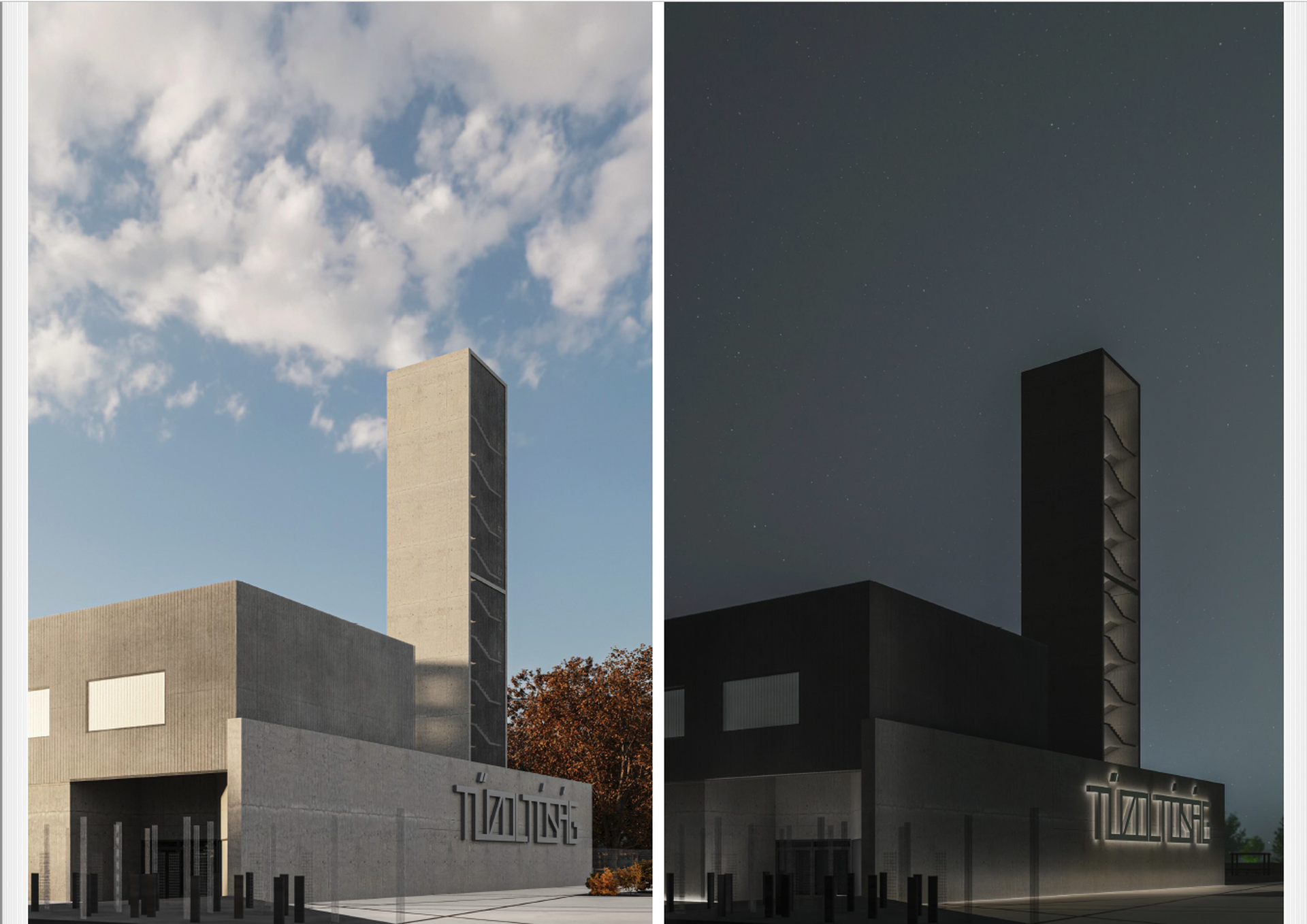

Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>

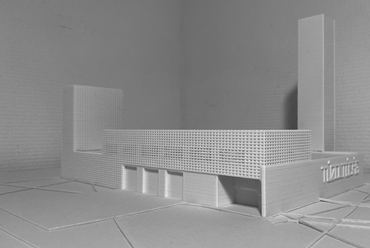

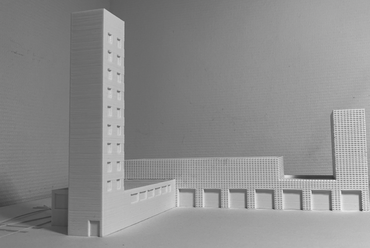

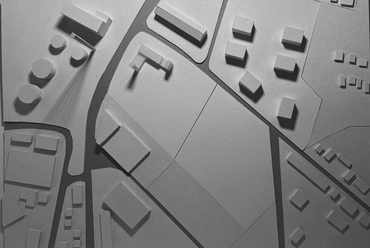

Makett, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Makett, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Makett, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Makett, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>
Makett, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
?>

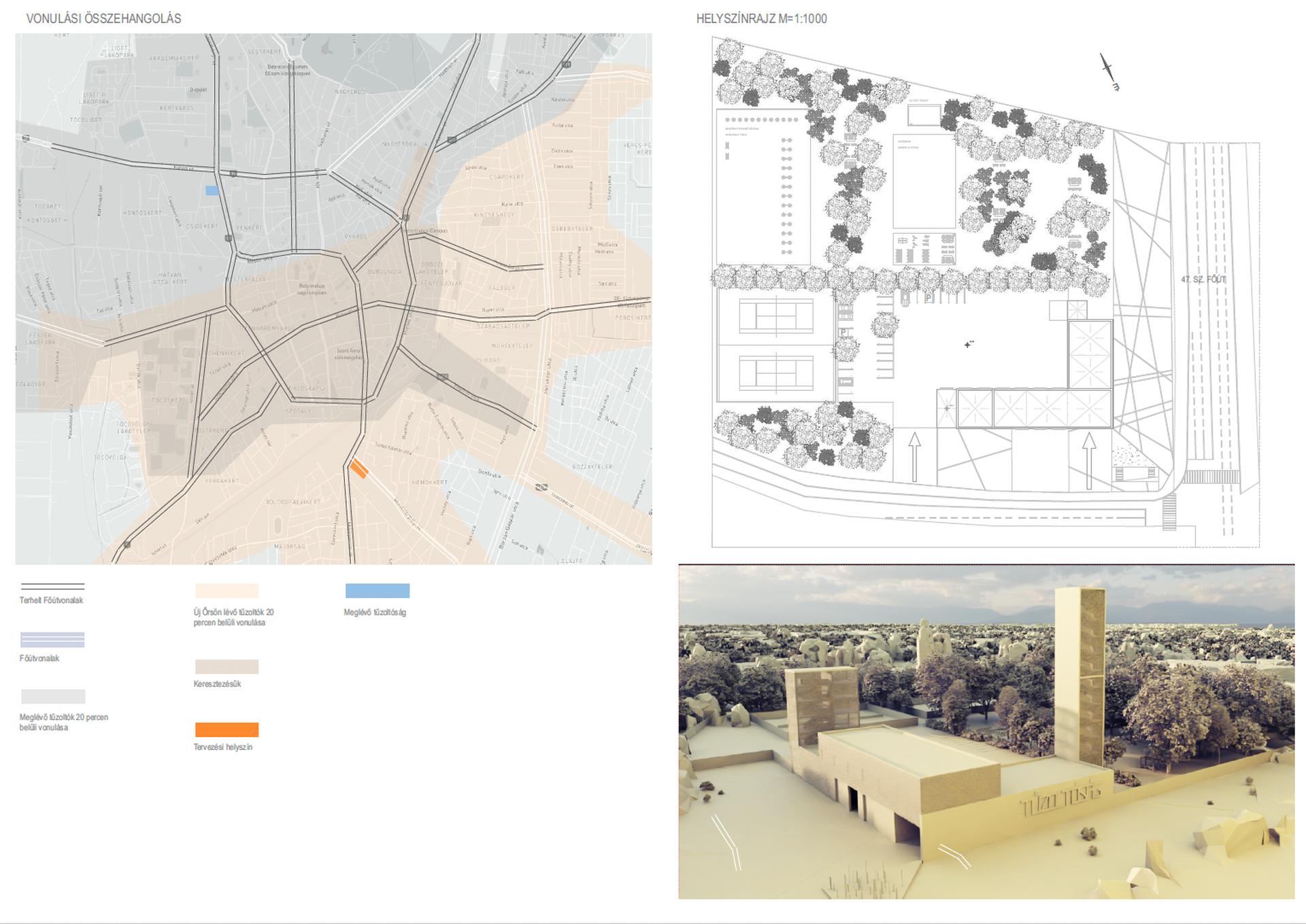

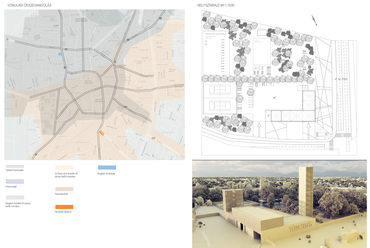

Vonulási összehangolás és helyszínrajz, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
1/30

Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar

Tűzoltóság, Debrecen – Diós Beáta diplomamunkája
Épülettervek/Hallgatói terv

Tűzoltóság, Debrecen – Diós Beáta diplomamunkája

2022.09.25. 12:01
MÉD

Projektinfó

Földrajzi hely:
Debrecen, Magyarország

Építészek, alkotók:
Diós Beáta

Címkék:
debrecen, tűzoltóság

Tűzoltóság

Tervezés éve:
2022

Stáblista

tervező:
Diós Beáta

konzulens:
Prof. Dr. Kiss Gyula DLA

intézmény:
Óbudai Egyetem, Ybl Miklós Építéstudományi Kar

MÉD:

Diós Beáta diplomamunkájaként egy kevéssé központban lévő, mégis nemes és létfontosságú szakma képviseletét választotta. A fő szempontja az egyszerűség és funkcionalitás volt az épület alaprajzi, homlokzati, és anyaghasználati szempontjából. A kihívást abban érezte, hogy egy szigorú szabályrendszerbe kényszerített épületet modern, környezetbe illeszkedő módon és építészetileg koherensen alkosson meg.

Koncepció
A Debrecenben jelenleg működő Tűzoltóság és Megyei Katasztrófavédelmi Igazgatóság esetenként a megye és Debrecen túlterheltsége miatt a riasztásoknál más városok őrseinek segítségére szorul. Ez valós alapot adott tervem megvalósításához. A választásom a város déli oldalán található tervezési helyszínre esett, mellyel együtt a tűzoltóság az egész várost és az agglomerációs területét kellőképpen le tudja fedni. A szabály szerint tűzoltóságnak főút mellett kell épülnie és a vonulásnak mellékútra kell történnie. Ez részint a jelenlegi Böszörményi úti igazgatóságon is teljesül, azzal a különbséggel, hogy vonulni és visszaérkezni is csak a főútra van lehetőségük. A Mikepércsi úti tervezési helyszínen az imént említett feltételek teljes mértékben teljesülnek. (A pontos tervezési helyszín: 4030 Debrecen, Mikepércsi út, hrsz: 13811/7.) Az épület jellege és a választott terület minden aspektusában egyezik, az ipari épületek, a Debreceni Hőerőmű tornyai a telekkel szemben kommunikálnak az általam elképzelt formával.

Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
15/30
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar

Debrecenben korábban már megszűnt egy gyakorlópálya, ahol tűzoltóárkokkal és különböző mentési szituációkkal tudták fejleszteni a tudásukat a tisztek. Az új őrs területi adottságai viszont lehetőséget adnak egy új gyakorlópálya létrehozására. A telek tervezésre leválasztott hányadát négy részre osztottam, az első negyedében a gyakorlatozó pályák helyezkednek el, a második negyedében mentőkutyás kiképző terület, újítva a tűzoltóőrs lehetőségeit. A harmadik negyedben a pihenő és gyakorlatozó övezet kap helyet. Az így kialakult „L" alakra válaszolva, egy belső telekrészt körülvéve, kifelé zárt alaprajzzal és az utcavonallal párhuzamosan kommunikál a szintén „L" alakú őrs.

Metszet, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
2/30
Metszet, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar

Általában egy tömlőszárító/mászótorony épül egy laktanyához, a tervem abban unikális, hogy két mászótornyot alakítottam ki. Az egyik az imént említett kötelező tömlőszárító torony mászóablakokkal, a második torony célja pedig a gyakorlatozás, de tizenkét szinten. A kialakítás célja egy olyan élhető laktanya, ahová a más tűzoltóságokról érkezők is tudnak gyakorlatozni az őrs működésének zavarása nélkül.

Az épület ezzel a tömlőszárító (és egyben gyakorlatozó) toronnyal kezdődik keletről, ezzel ellentétesen, az épület nyugati végén egy tizenkét szintes mászótorony található. Az őrs három szerállásos, idegenek nem látogathatják, az irodai munkatársak, a parancsnoki részleg és az állandó tizenkét fő, illetve az irányító személyzet dolgozik itt egy műszakban a vonulások során.

Érdekesség, hogy a riasztás kezdetétől két percen belül a kocsik hátsó tengelyének el kell hagynia a kapu vonalát, bárhol vannak, bármit csinálnak, vagyis a tűzoltóknak állandó készültségben kell lenniük.

Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
18/30
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar

Az épület leírása

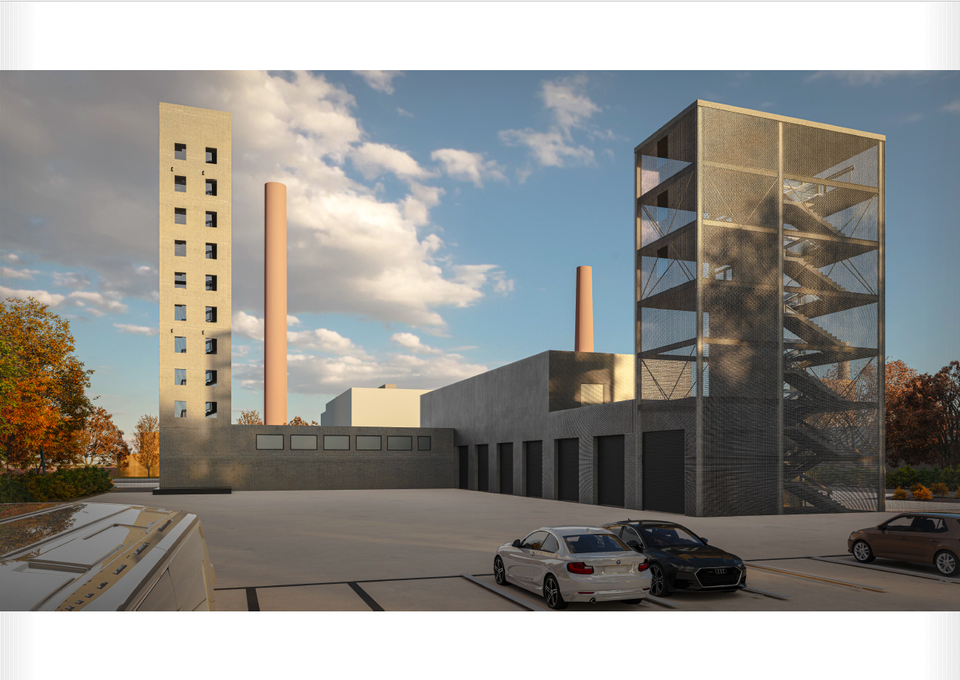

A telek ipari környezetben helyezkedik el, jelenleg üres, rendelkezik víz-, gáz-, elektromos áram-, csapadékvíz- és szennyvíz-bekötéssel. Az épület „L" alakú, háromszintes, mindkét végén torony található. A keleti torony a tömlőszárító torony, mely a földszinttől még hat emelet magas. A nyugati torony a mászótorony, mely a földszinttől még tizenegy szintes.

Tömlőszárító és tömlőmosó helyiséggel rendelkező torony kerül az épület dél-keleti részére. Egyedülálló mászó- és gyakorlótorony létesül a dél-nyugati részére az őrsnek. A földszinten megtalálható a porta helyisége, majd egy lépcsőház, a portától egyenesen haladva az edzőterem, a kantin, a büfé és a kiszolgálóhelyiségek.

A portától balra találhatók a parancsnoki- és irányítószobák, ahonnan a szerállásokra lehet rálátni, továbbá a kötelező garázs a vezetőnek és a javítóműhely, majd az autómosó. Akadálymentes lift is került elhelyezésre, akadálymentes mosdóval a földszinten és az első emeleten. Az első emeleti gépészeti helységbe a garázsból lehet fölmenni. A lépcsőházból, és liftből lehet megközelíteni a játékszobát, az irodákat, a tárgyalót, és a parancsnoki irodát. A második emeleten található a játékszoba, három hálórész, mosó- és mosdóhelyiségek, fekete-fehér öltöző, és a csúszó rudak, melyeken a szerállásokat érik el rövid idő alatt a szolgálatban lévők.

Metszet, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
3/30
Metszet, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar

Szerkezet
Az épület vasbeton-pillérvázas, vázkerámia és vasbeton-fal kitöltéssel, Rockwool Fixrock fb1 hőszigetelő lemezzel borítva. A homlokzatot két részre osztottam anyaghasználat tekintetében: előregyártott látszóbeton minőségű monolit vasbeton-burkolat és Haver and Boecker feszített rozsdamentes fémháló hőhídmentes rögzítőkonzolokkal szerelve kerültek elhelyezésre. A tizenkétszintes mászótorony három oldalon vasbeton fallal, egy oldalon Haver and Boecker fémszövettel készül. A hétszintes tömlőszárító torony acél vázszerkezetre rögzített Haver and Boecker fémszövet burkolattal. A födémek kibetonozott magasprofilos trapézlemezek.

Az épület lapostetős, a tornyok zárófödémei nem járható egyenes rétegrenddel készülnek, az épület nem járható fordított rétegrenddel valósul meg.

Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar
21/30
Látványterv, Tűzoltóság, Debrecen, Diós Beáta, Óbudai Egyetem, Ybl Miklós Építéstudományi Kar

Gépészet
Az épület hűtését és fűtését faincoilokkal biztosítjuk, az ehhez szükséges meleg, illetve hideg energiát levegő-vizes hőszivattyú rendszer biztosítja. A belső terű helyiségek szellőzését kiépített légcsatorna rendszeren keresztül ventilátoros légkezelők biztosítják.

Diós Beáta



szerk.: Schell Réka
