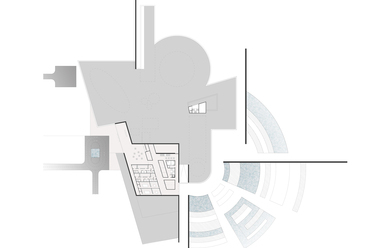

Földszinti alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Magasföldszinti alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

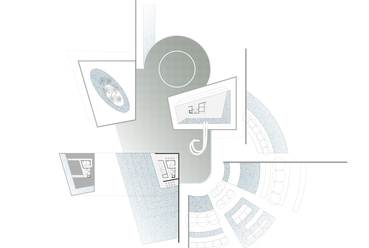

Emelati alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

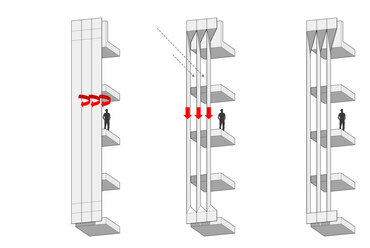

Homlokzati koncepciódiagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

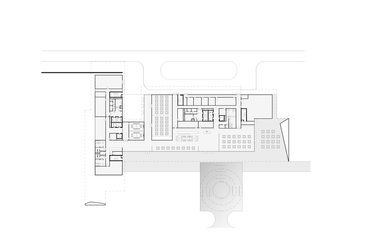

Földszinti alaprajz, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

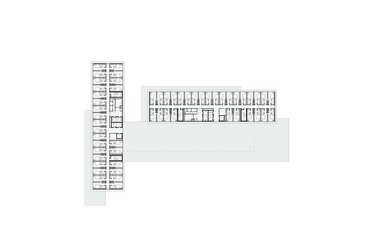

Emeleti alaprajz, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

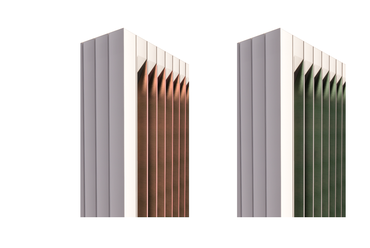

Réz homlokzat, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

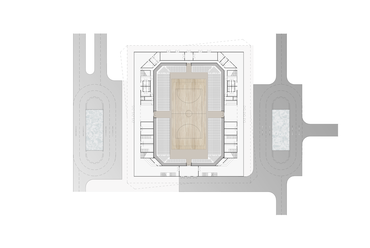

Alaprajz, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

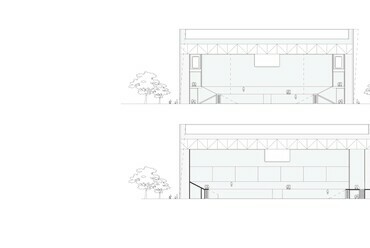

Metszet, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

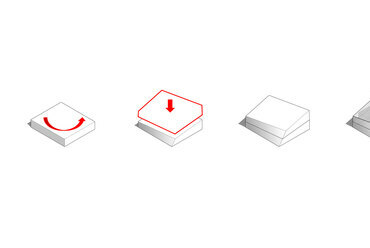

Tömegdiagram, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

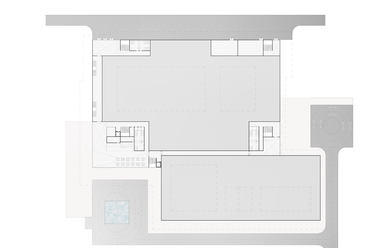

Földszinti alaprajz, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Magasföldszinti alaprajz, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

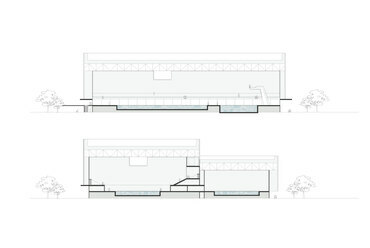

Metszet, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Madártávlat, Tüskésrét – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Madártávlat, Tüskésrét – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

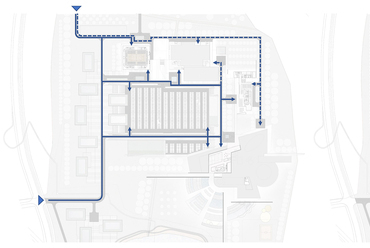

Közlekedési diagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

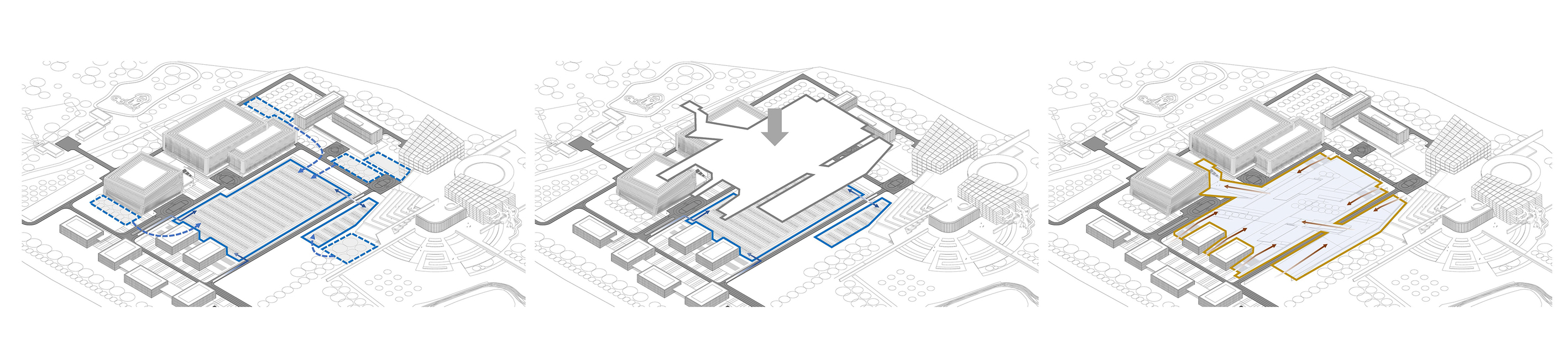

Koncepciódiagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

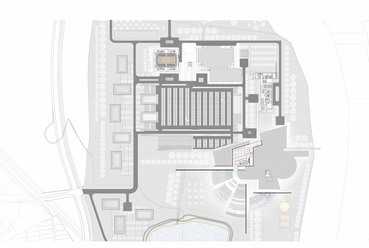

Koncepcióterv, parkoló – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Koncepcióterv – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

?>
Földszinti alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Magasföldszinti alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Emelati alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Látványterv, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Homlokzati koncepciódiagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Földszinti alaprajz, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Emeleti alaprajz, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Réz homlokzat, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Alaprajz, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Látványterv, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Metszet, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Tömegdiagram, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Földszinti alaprajz, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Magasföldszinti alaprajz, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Metszet, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Látványterv, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Látványterv, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Madártávlat, Tüskésrét – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Madártávlat, Tüskésrét – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Közlekedési diagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Koncepciódiagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Koncepcióterv, parkoló – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
?>
Koncepcióterv – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
1/29

Földszinti alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Magasföldszinti alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Emelati alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Homlokzati koncepciódiagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Földszinti alaprajz, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Emeleti alaprajz, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Réz homlokzat, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Alaprajz, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Metszet, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Tömegdiagram, sportcsarnok – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Földszinti alaprajz, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Magasföldszinti alaprajz, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Metszet, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Látványterv, versenyuszoda – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Madártávlat, Tüskésrét – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Madártávlat, Tüskésrét – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Közlekedési diagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Koncepciódiagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Koncepcióterv, parkoló – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Koncepcióterv – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Az ARDF Studio pályázati terve a pécsi aquapark tervpályázaton
Pályázatok/Magyar

Az ARDF Studio pályázati terve a pécsi aquapark tervpályázaton

2023.03.01. 10:08

Projektinfó

Szerzők:
Babud Csaba

Földrajzi hely:
Pécs

Építészek, alkotók:
ARDF Studio, Babud Csaba

Vélemények:
1

Pécsi aquapark tervpályázat

URL:
ARDF Studio

Tervezés éve:
2022

Bruttó szintterület:
65 000 m2

Stáblista

Vezető tervező:
Babud Csaba

Az ARDF Studio pályaműve egy új, a természettel szorosan integrált gyalogosbarát városi teret hoz létre, mely szem előtt tartja a terület hosszútávú és többfázisú fejleszthetőségét. A munkát a tervezők mutatják be.

Beépítési javaslat ismertetése
A környezeti adottságok, az úthálózat és forgalom figyelembevételével egy a tavat és az új központi teret körülölelő beépítést javaslunk. A tüskerét zöld szíve összefonódik az új épített városi térrel. Az új gyalogosbarát városi tér gazdagon telepített növényzettel, kisebb vízfelületekkel készül és változatos módon kapcsolódik a meglévő terepszinthez.

A mintegy 1000 parkolót a parkosított központi tér alá vontuk össze, egyszerre megőrizve a helyszín zöld tájképét és fedett megközelítést biztosítva az épületekhez. A környező fasorok és a következő lépcsős fejlesztések úgy lettek kialakítva, hogy azok a belső ‘csendes tengelyt’ (hotel és aquapark) megóvják a városi forgalom zajától.

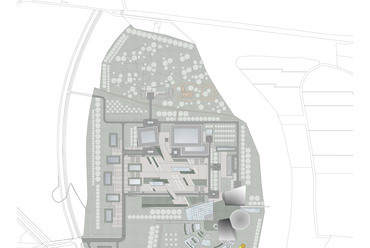

Koncepcióterv – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
29/29

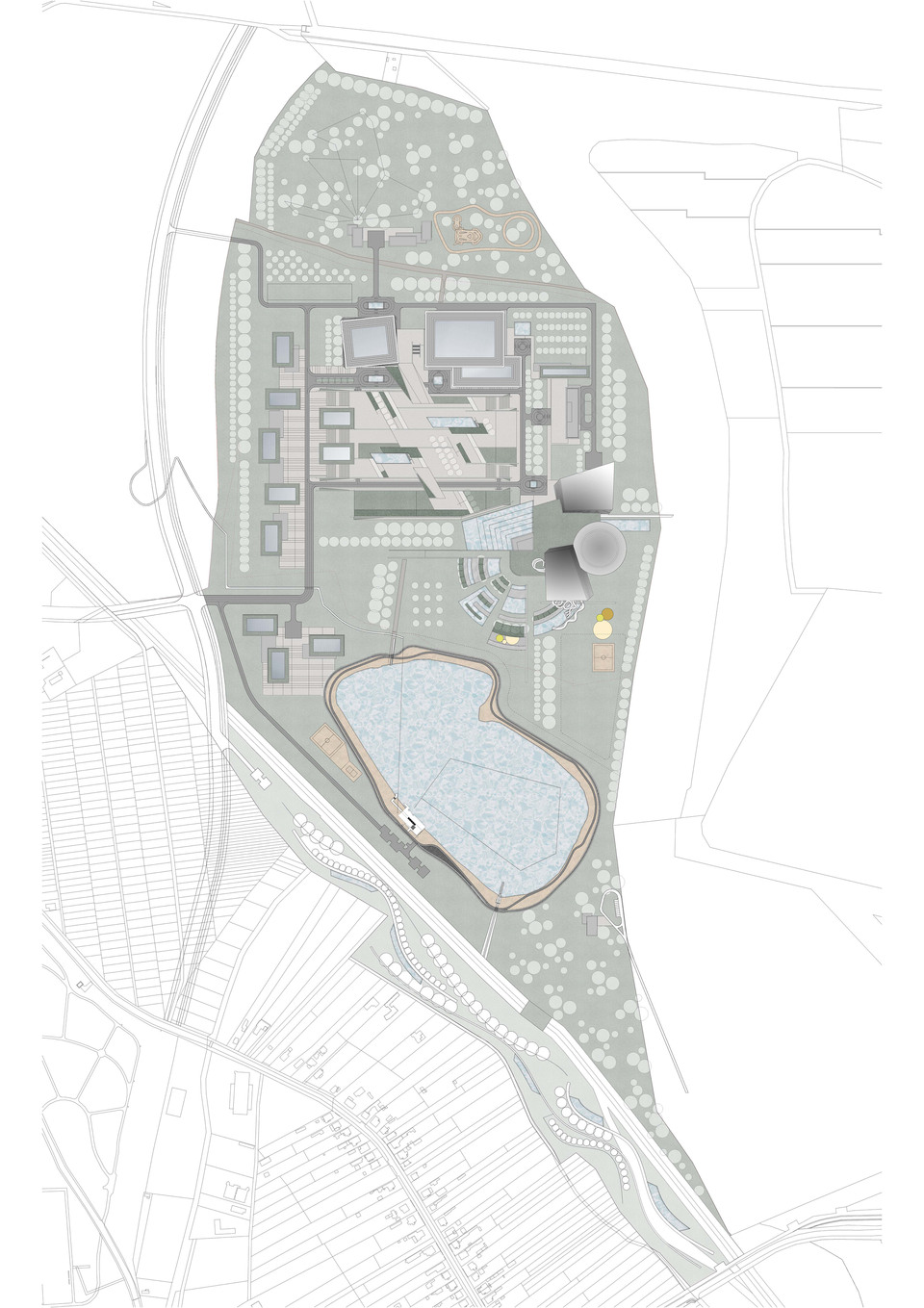

Koncepcióterv – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Építészeti kialakítás, funkció
Az egységes homlokzati formanyelv letisztult megjelenést kölcsönöz az épületeknek. Egyszerre árnyékol, korlátozza a belátást és közben kellő mennyiségű megvilágítást biztosít.

Az acél - réz homlokzat rendkívüli élettartamával a következő generáció felhasználói számára is élményt nyújt. A homlokzatok a sportcsarnok, sportuszoda és a hotel esetében a főfaltól eltartva, konzolosan függesztve kerülnek kialakításra. Ezek a konzolos kinyúlások átmeneti fedett terek kialakítására adnak lehetőséget, mely az esztétikai értéken és felhasználói élményen felül finomhangolja az épületek külső és belső tér közötti kapcsolatát, átmenetét.

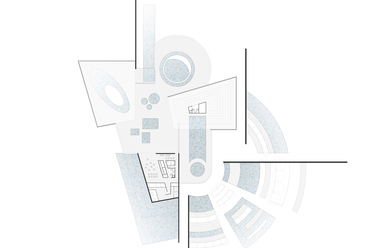

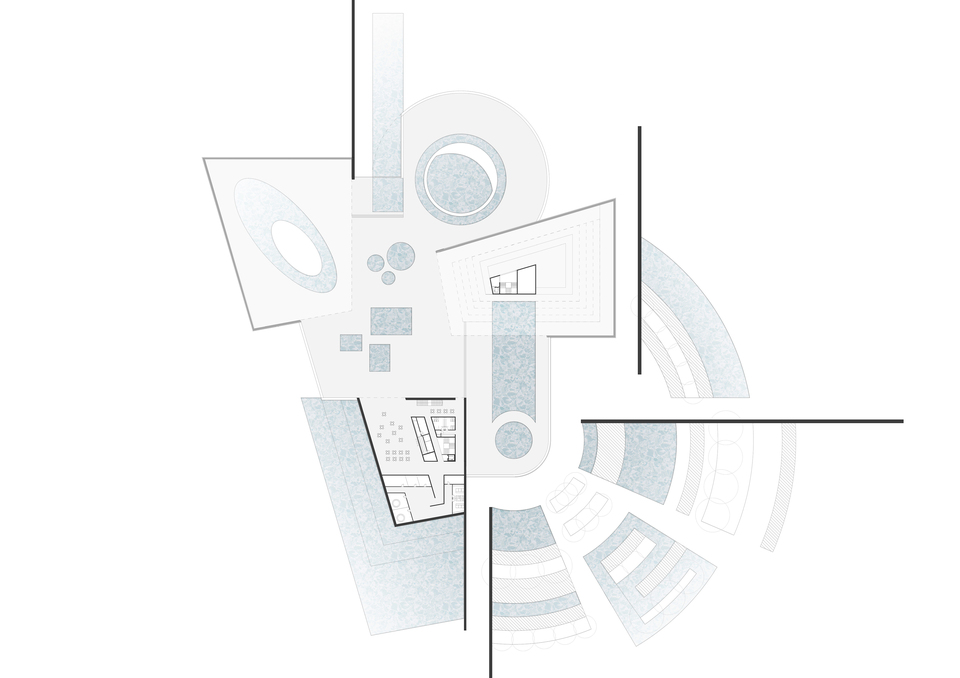

Magasföldszinti alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
2/29
Magasföldszinti alaprajz, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

A rokon formanyelv applikációja ellenére az uszoda homlokzata statikus, míg a szomszédos sportcsarnok egy dinamikusan csavarodó homlokzati tömeg látványával köszönti a látogatókat. A csavart homlokzatfelület alkotói továbbra is egyenesek és síkok, megkönnyítve a későbbi kivitelezhetőséget.

A sportcsarnok dinamikusan csavart épülettömege a mozgás illúzióját kelti, és szimbolikus kapcsolatot teremt az épület által befogadott sportfunkciókkal. A belső elrendezés azonban ortogonális marad, csak a külső második héj fordul el a rögzített belső elrendezés körül. A rozsdamentes acélburkolat úgy lett kialakítva, hogy egy egyszerű mozdulattal megoldást kínál a földszinti nyílások, az intuitív útkeresés és az árnyékolás biztosítására. A homlokzatburkolat belső és kihajló részei rézzel vannak burkolva, hogy kontrasztot és melegséget biztosítsanak, így invitálva a látogatókat a komplexumba. A réz homlokzatrészek idővel megváltoztatják megjelenésüket, mivel az évek során zöldre patinásodnak.

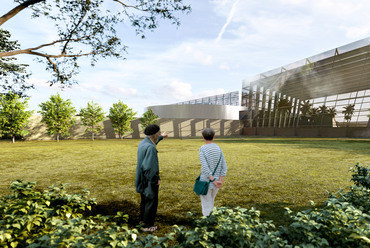

Látványterv, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
4/29
Látványterv, Aquapark – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

A 200 kulcsos szálloda kortárs homlokzattal és tömegformálással rendelkezik, amely fiatal családok és sportrajongók számára lett tervezve. Míg a tömegkompozíció előremutató megközelítést alkalmaz, az építőanyagok kiválasztása a helyi hagyományos építészet múltja előtt tiszteleg.

Az építészeti program racionalizálása során nagy hangsúlyt kapott a keletkező tömegek kompozíciója.

Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
12/29
Látványterv, hotel – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Valamelyest szándékos kontrasztot az ortogonális épülettömegek adnak az aquapark alaprajzi elrendezésével, és tömegével szemben. Az aquapark fő szórakoztató funkcióját figyelembe véve kilép a hétköznapi geometria szorításából és dekonstruktív ellenpólust teremt a fejlesztés geometriailag racionalizált többségével szemben. Az aquapark játékos tömegkompozíciója szórakoztató és fesztelen légkört teremt a látogatók számára. Dinamikus belső tér élményével és egyedi program lehetőségeivel a régió víziparkjai között újszerű megközelítést képvisel. Minden épülettömeg egy-egy "külön világ", ugyanakkor mindegyik természeti képeket elevenít meg: trópusi tengerpart, barlang, vadvizek és rizsföldekre emlékeztető teraszos medencék. Mindemellett a homlokzat jelentős részét úgy terveztük, hogy a meleg évszakokban is működtethető és nyitható legyen, így fokozva a szezonális kihasználtságot.

Kivonat a bírálatból
… Szerkesztési elve és beépítési koncepciója a léptékkel való rokonságot és rutint közvetít. A tervezők biztos kézzel munkálták meg a helyszínt, gondos, részleteiben is alapos és kifinomult az előadásmód (pl. homlokzati árnyékoló lamellák), a grafikai minőség kiemelkedőnek mondható, különös tekintettel a jó ízléssel szerkesztett diagramok, magyarázó ábrák tekintetében…

Szerkezeti rendszer leírása
Az épületek elsődleges tartószerkezetei a sportcsarnok és a sportuszoda esetében ragasztott fa tartók, mind a pillérek, mind a főtartók tekintetében. A hotel szerkezete vasbeton vagy faszerkezettel kombinált vasbeton, előregyártott vizes helyiségekkel a szobákban. Az aquapark üveg tömegeinek főtartója ugyancsak rétegelt ragasztott faszerkezet, segédtartói fa és acél kombinációja. A teraszos medencék és a barlangi szirt vasbetonból készül. A központi városi tér (fedett parkoló) járható tetőfödémje is vasbeton pillérvázon nyugszik. Az alapozás előreláthatólag cölöpalapozással készül a pontszerű terhelések túlnyomó többsége miatt.

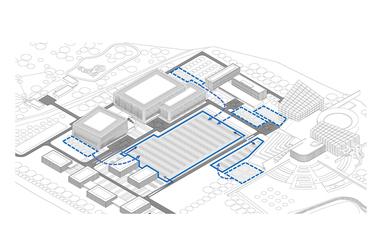

Koncepciódiagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
27/29
Koncepciódiagram – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

Energiagazdálkodási koncepció
A tervezett épületek tetején nagy felületű napelemek kapnak helyet és az épületek közötti megosztott hálózat telepekkel kiegészítve szigetüzem jellegű felhasználást enged meg. A fennmaradó területek extenzív zöldtetővel ellátottak, amelyek javítják a hőháztartást és kompenzálják a biológiai lábnyomot. Gépészeti rendszerük hűtés-fűtés tekintetében hőszivattyús rendszerű. A tó vizének a hőszivattyús rendszerbe integrálhatósága megvizsgálandó (külön hűtőkör esetleg a tó mélyén).

Minden épület csapadékvíz gyűjtő rendszerrel felszerelt; újrahasznosított öntözővíznek, valamint a WC-kben történő hasznosításra.

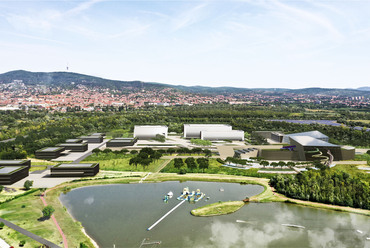

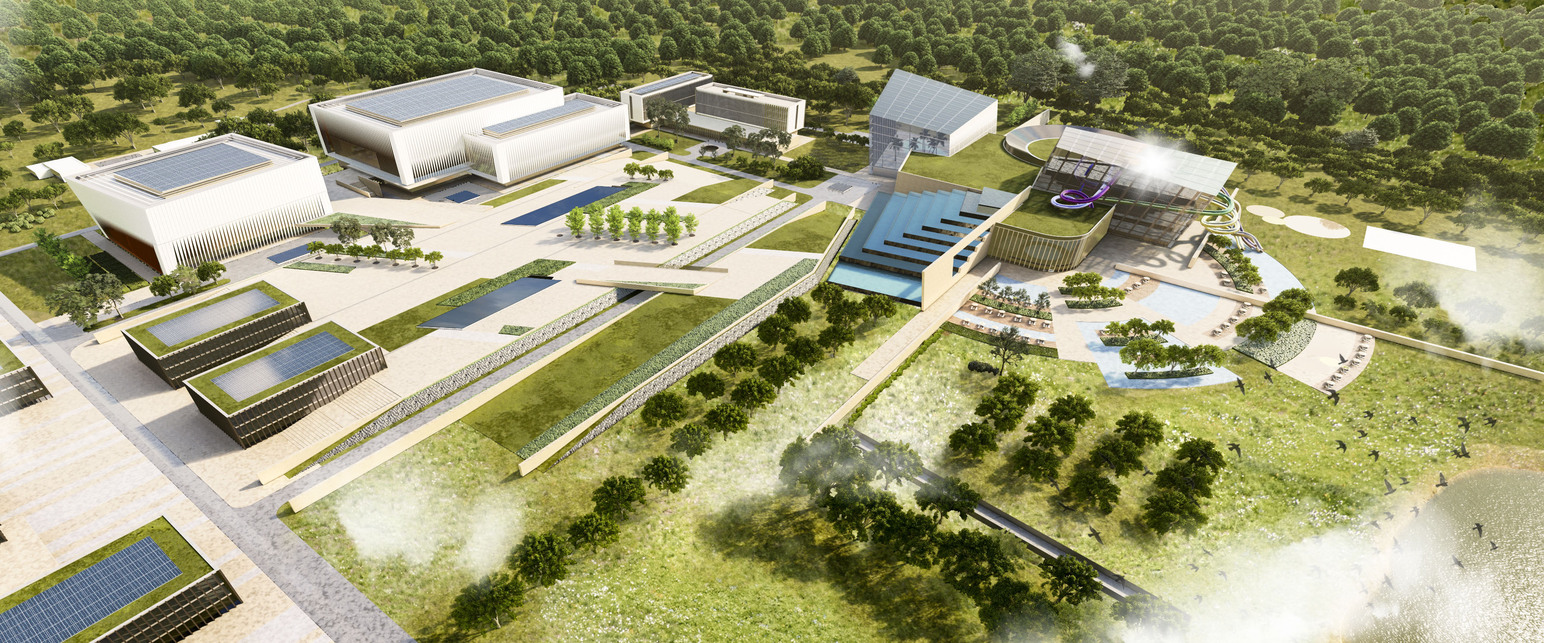

Madártávlat, Tüskésrét – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.
25/29
Madártávlat, Tüskésrét – ARDF Studio: A pécsi aquaparkra benyújtott tervpályázata.

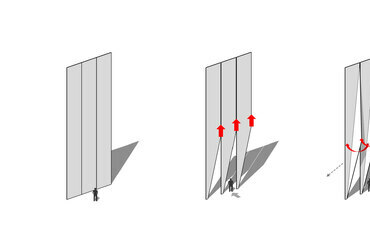

A kettős homlokzati rendszer extra árnyékolást ad az épületeknek, csökkentve a nyári hűtési igényüket. A homlokzat anyaga acél és réz; a fém homlokzatburkolatokat rendkívüli élettartamuk és teljes újrahasznosíthatóság miatt környezetbarát megoldásként tartják számon.

A javasolt rétegelt ragasztott szerkezeti megoldás is javítja az épület fenntarthatóságát mert a nyersanyaga megújuló, újra felhasználható és élethosszig raktározza a szén-dioxidot.

Babud Csaba



Szerk.: Borenich Levente

Vélemények (1)
Pákozdi
2023.03.02.
07:46

Javaslom, a tervezők menjenek ki Piliscsabára, és sétálják körül az ottani, újabban Makovecz Campusnak nevezett, elhagyatott épületegyüttes központi épületét, a Stephaneumot. Különösen ajánlom a 10-es út felőli homlokzat elmélyült tanulmányozását, de közelről; a bejárás gyalogosan engedélyezett, mindössze fényképezni tilos. Mindenesetre látni fogják, milyen nem várt módon drámai hatást tesz, ha egy nagy épület homlokzata ferde. Ennek az effektnek az alkalmazására alapos oka kell legyen az építésznek, és ha eltúlozza, az egész épület komolytalanná válik. Másik - szerintem szerencsésebb, mert visszafogottabb - homlokzatferdítési megoldást tanulmányozhatnak a IX. ker. Páva utcai Holokauszt Emlékközpont megtekintésekor.
