Épülettervek/Hallgatói terv

Robbantott kincsek a Mulató-hegy lábánál

1/65

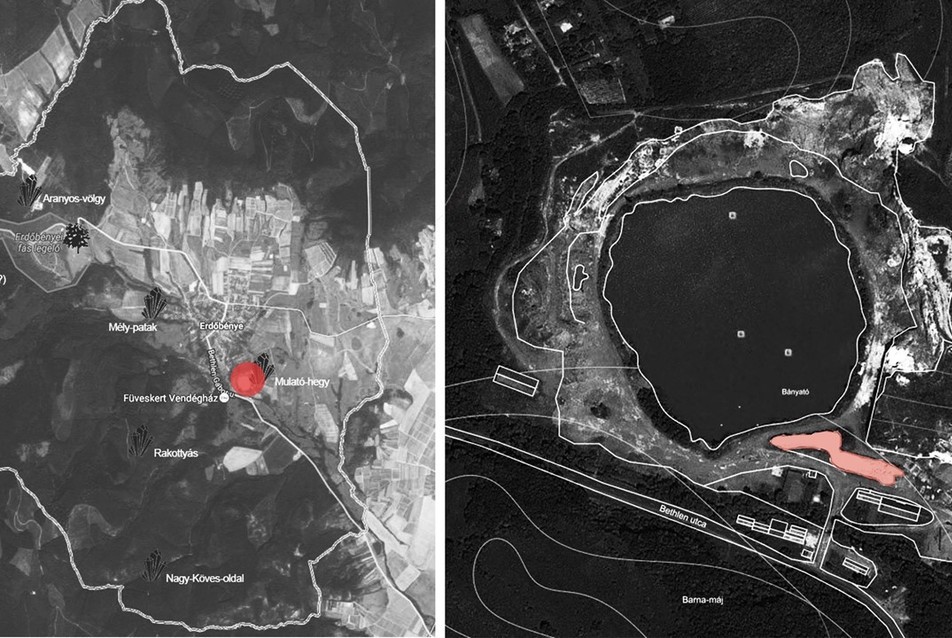

helyszín

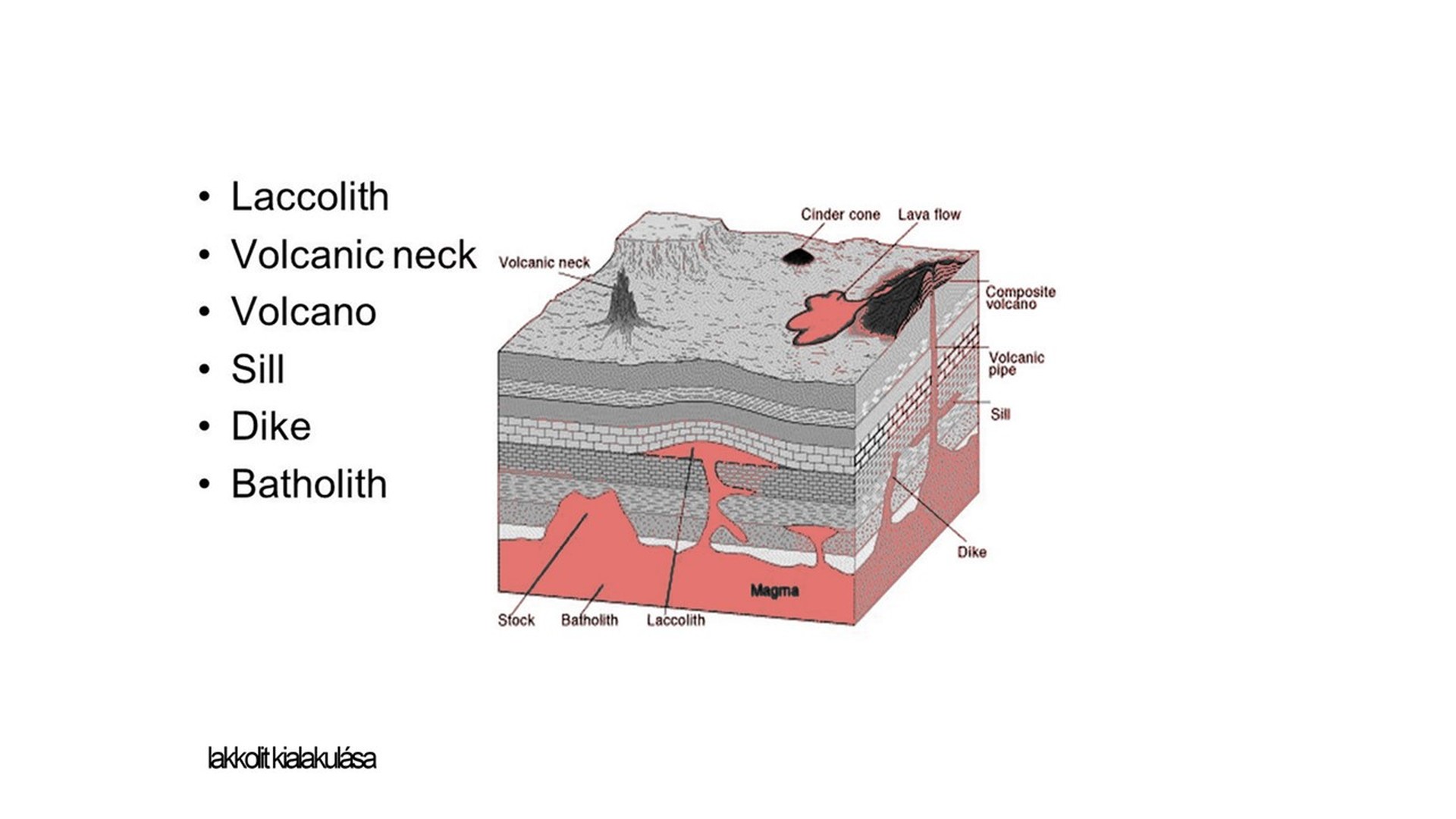

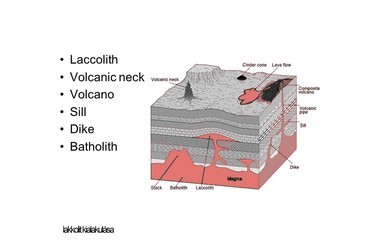

a Mulató-hegy keletkezése

a bányaterület 1920-ban - Erdőbényéről származó képeslap

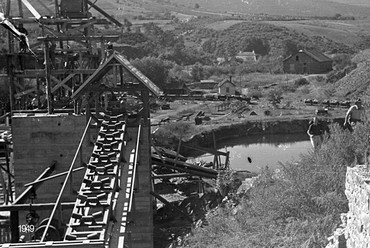

a bányaterület 1945-ben

a bányaterület 1945-ben

ásványkutatók leletei

a Mulató-hegy és Barna máj látképe - fotó: Erdőbényéről szóló tanulmány

a Mulató-hegy és a Barna-máj felülnézeti viszonyai - forrás: Az erdőbényei Mulató-hegy ásványai c. könyv (Miskolc, 1993)

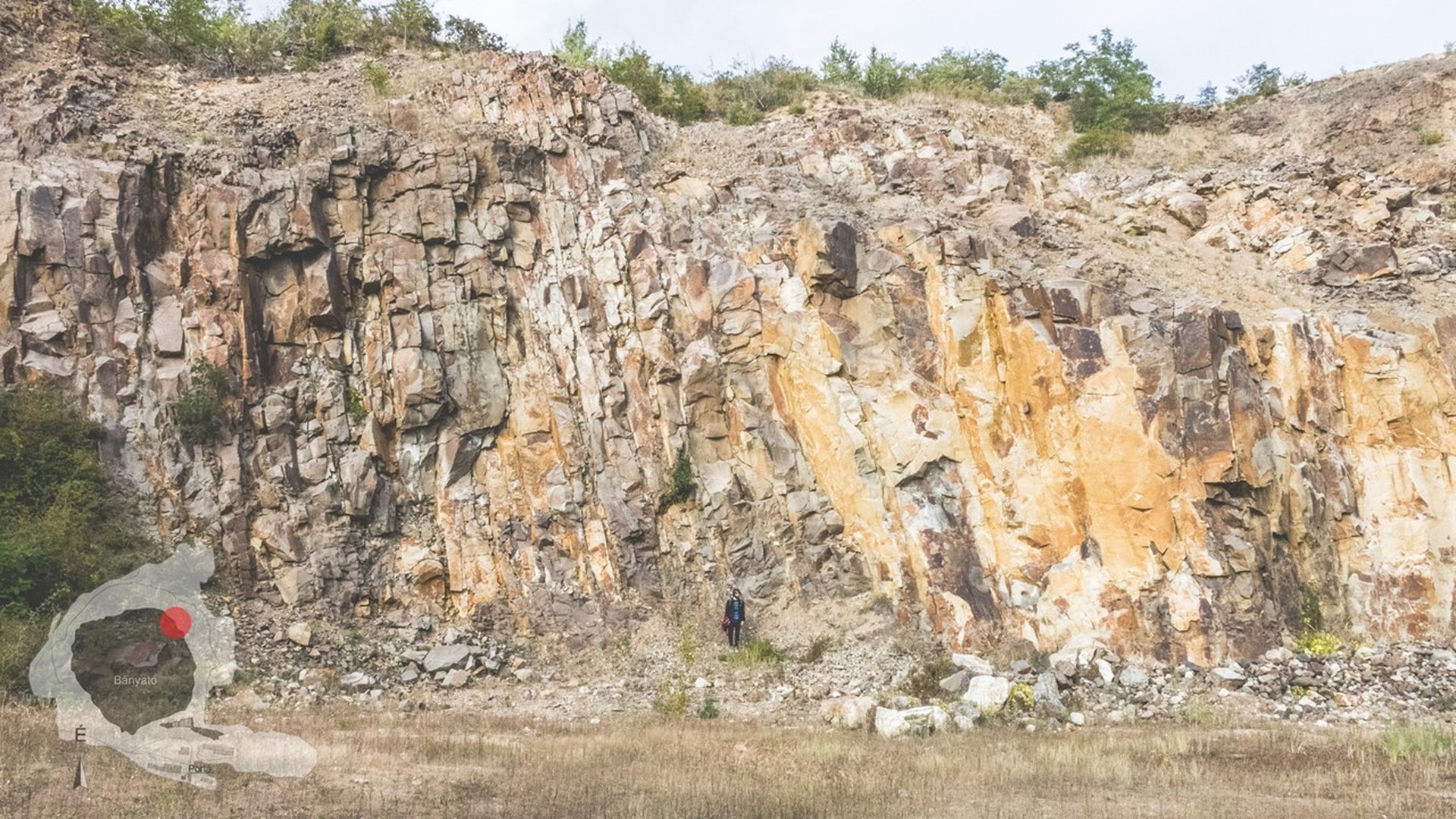

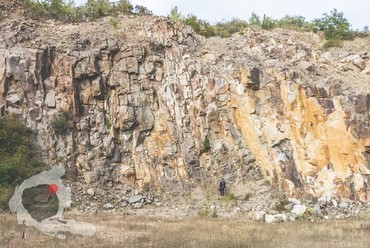

a tervezési terület bejárása - a hegy

a tervezési terület bejárása - a hegy

a tervezési terület bejárása - a hegy

helyszínrajz

a meglévő bányaépület homlokfala

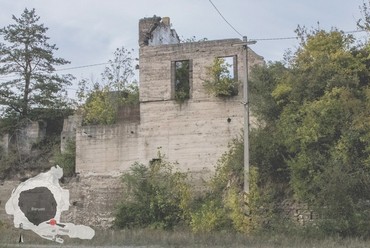

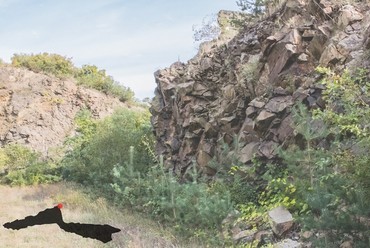

a konkrét tervezési terület

a konkrét tervezési terület

programszervezési lehetőségek

a hiányzó réteg egykor

a hiányzó réteg ma

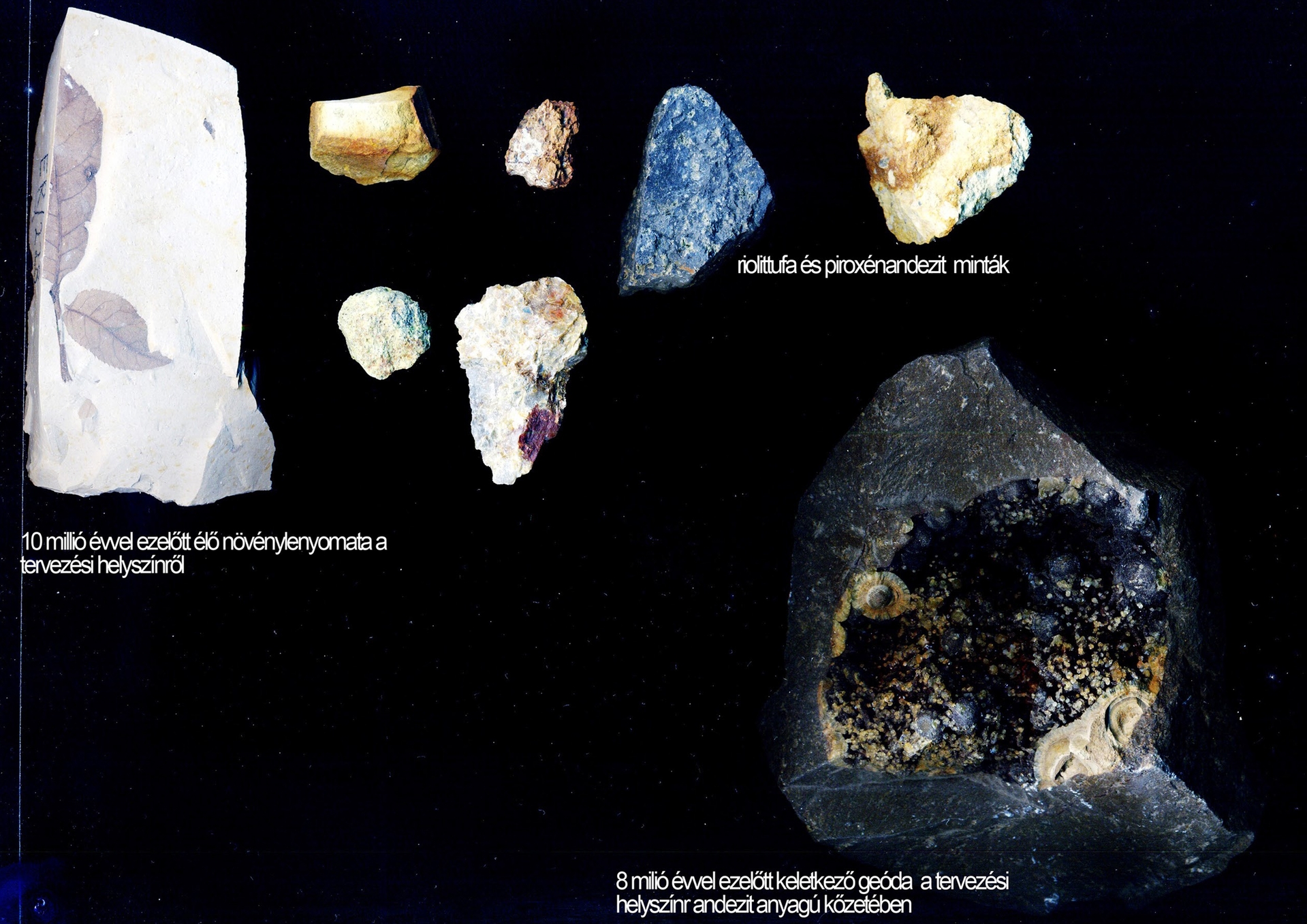

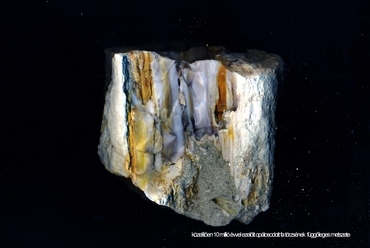

helyszíni leletek

helyszíni leletek

a koncepció

szempontok a koncepcióhoz

a koncepcióhoz vezető szempontok

homlokzat

elvi ábrák a nagyobb egységekről fűtött és fűtetlen terekről

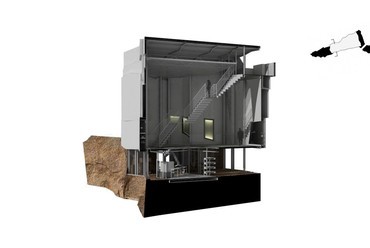

robbantott perspektivikus metszet

robbantott perspektivikus metszet

robbantott perspektivikus metszet

talajszinti alaprajz

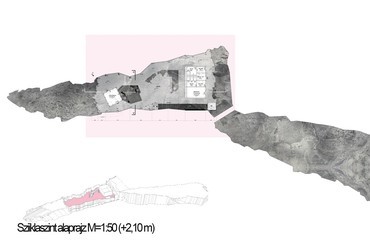

sziklaszinti alaprajz

sziklaszinti alaprajz

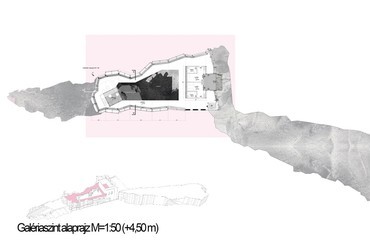

galériaszinti alaprajz

galériaszinti alaprajz

tetőkibúvó alaprajz

tetőkibúvó alaprajz

keresztmetszet

csomópontok

csomópontok

vízszintes metszet, a tartópillérek csomópontjai

hosszmetszet

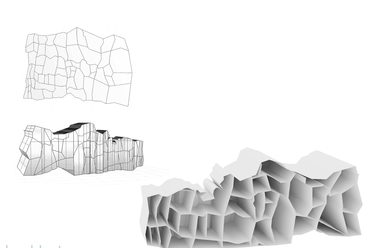

geometriai nézet, homlokzat

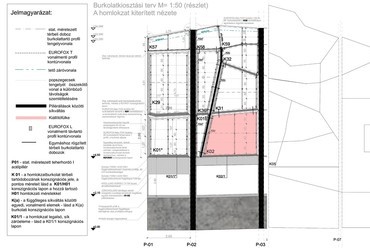

homlokzati terv

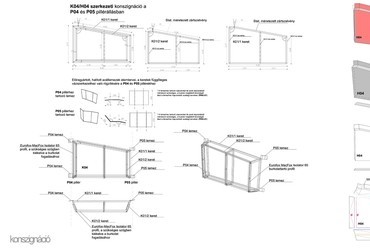

homlokzat elemterve

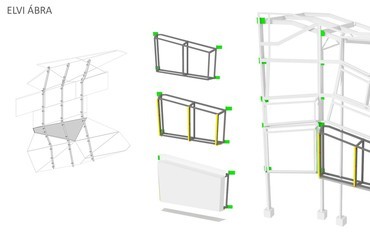

homlokzat szerkezeti konstrukciója

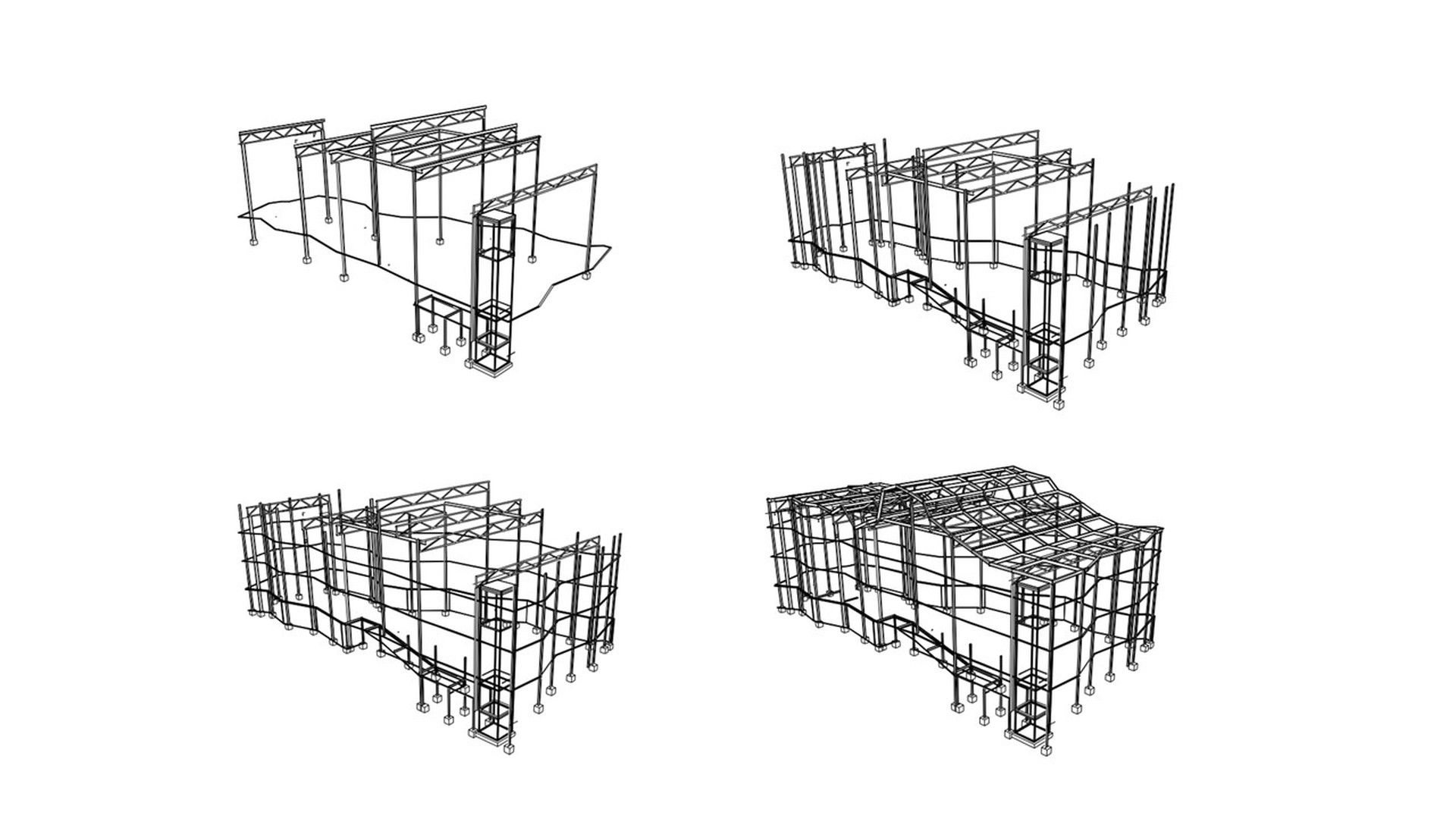

mögöttes szerkezet

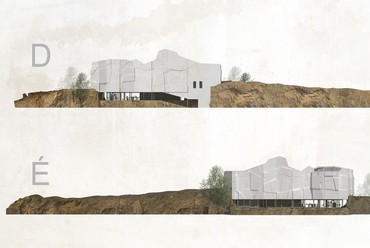

főhomlokzatok

mellékhomlokzatok

Ásványkutató központ Erdőbényén - tervező: Augusztinyi Fruzsina
