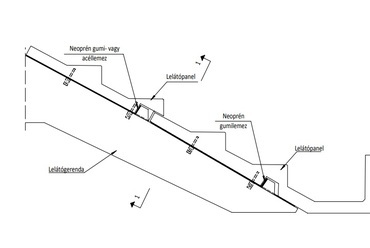

Lelátó - gerenda cspi vázlat, Forrás: Ferrobeton
?>
Lelátó - gerenda cspi vázlat, Forrás: Ferrobeton
?>

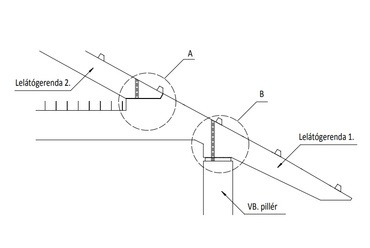

Gerenda cspi vázlat, Forrás: Ferrobeton
?>
Gerenda cspi vázlat, Forrás: Ferrobeton
1/29

Forrás: Ferrobeton

Előregyártott vasbeton szerkezetek a Puskás Arénában
Technológia

Előregyártott vasbeton szerkezetek a Puskás Arénában

2020.02.14. 16:55

Cikkinfó

Támogatott tartalom

Földrajzi hely:
Budapest

Cég, szervezet:
Ferrobeton

Termék, technológia:
betontechnológia

Dosszié:

A Skardelli György (KÖZTI) koncepciója alapján megvalósult Puskás Aréna előregyártott vasbeton szerkezeteit a Ferrobeton Zrt. és ASA Építőipari Kft. készítette.

Puskás Aréna
A Ferrobeton és a Puskás Aréna története 2017 márciusában indult: ekkor kötött szerződést a beruházó Nemzeti Sportközpontok a stadion rekonstrukciójának tervezésére és kivitelezésére. Cél volt, hogy az új épület műszakilag alkalmas legyen az UEFA égisze alatt rendezendő bármely sporteseménynek otthonául szolgálni. A nyílt nemzetközi közbeszerzést a Magyar Építő Zrt. – ZÁÉV Zrt. konzorcium nyerte meg. A Puskás Aréna előregyártott vasbeton szerkezetei a Ferrobeton Zrt. és ASA Építőipari Kft. közreműködésével készültek.


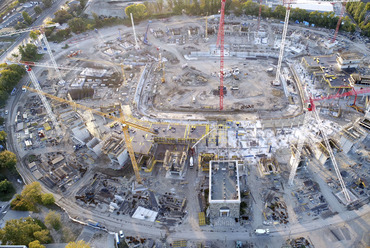

Az épület tartószerkezet felépítése
Az épület a 0,00 szint felett nyolc dilatációs egységre oszlik:
-    a pálya hosszoldala menti szakaszok,
-    a sarokrészek,
-    a pálya rövid oldala menti szakaszok

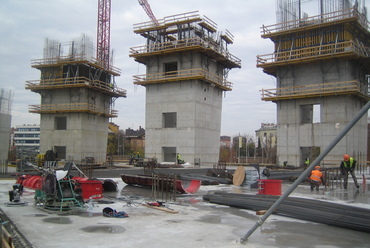

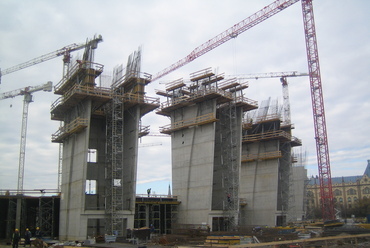

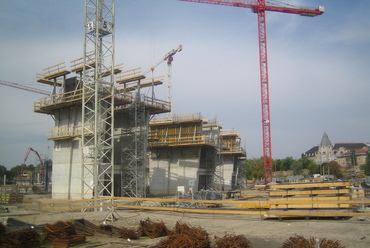

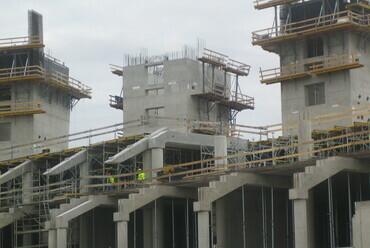

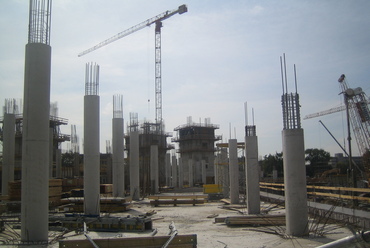

Az aréna függőleges és vízszintes szerkezetei monolit és előregyártott vasbeton szerkezetből, továbbá monolit vasbeton lépcsőházi magokkal és merevítő falakból épült fel, amely a háromszintes előregyártott vasbeton lelátót és az alatta lévő szinteket foglalja magában. A pilon lépcsőházak (38 db) az épület külső kontúrja mentén, körben helyezkednek el.

Forrás: Ferrobeton
10/29
Forrás: Ferrobeton

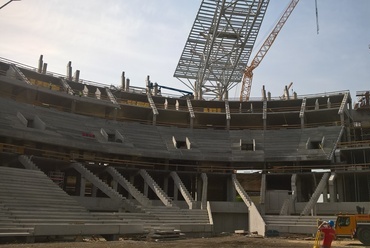

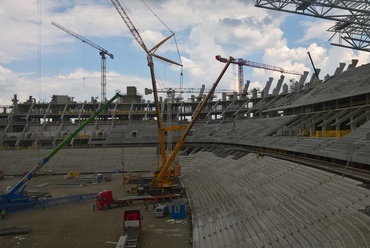

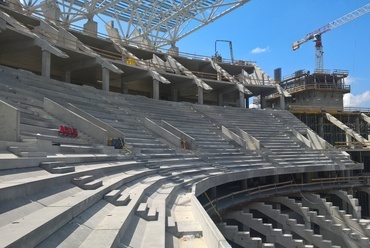

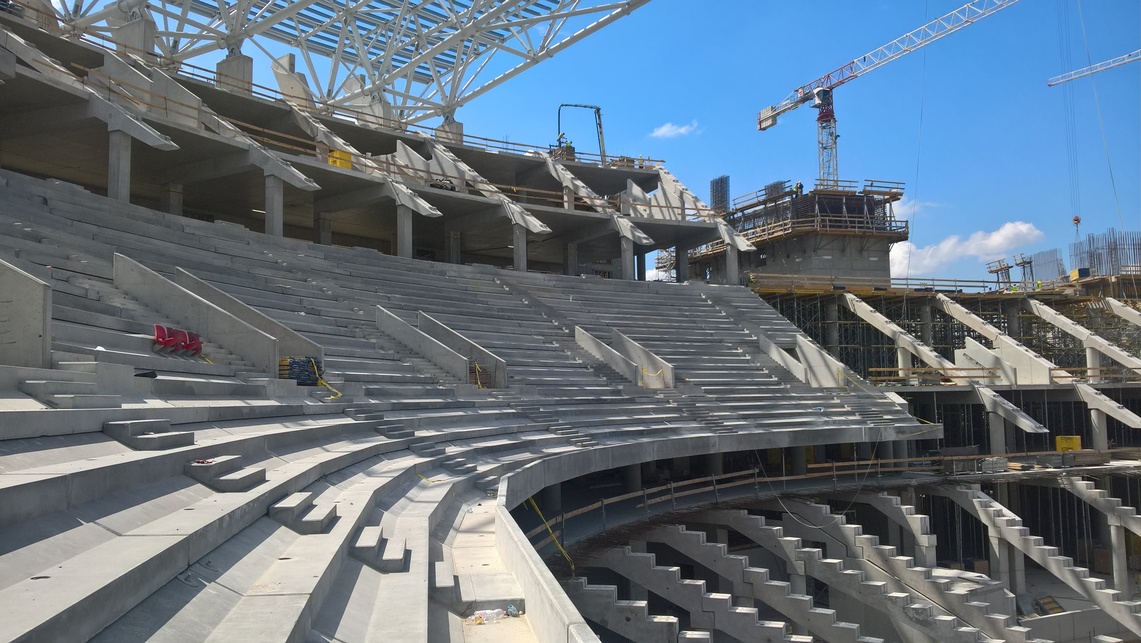

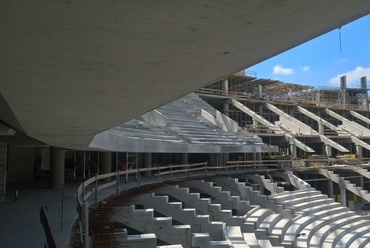

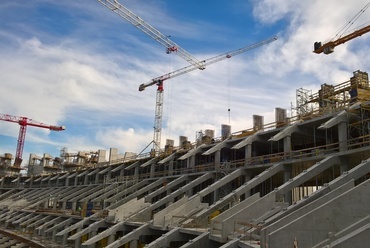

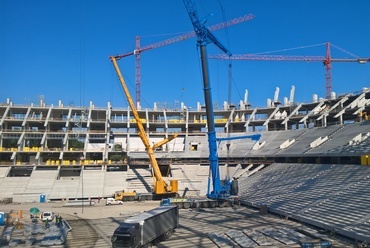

A középső és a felső lelátó

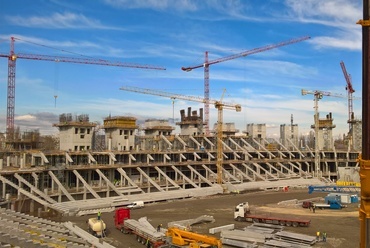

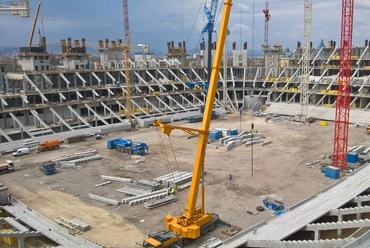

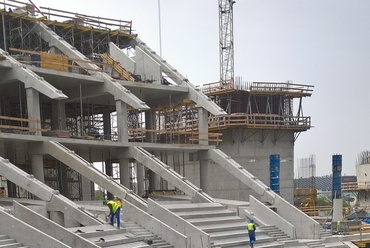

A lelátóelemek és az őket alátámasztó vasbeton gerendák előregyártott vasbeton szerkezetűek. A lelátó három egységre tagolódik: alsó, középső és felső karéjra, melyek közül a középső és felső karéjt kivitelzte a Ferrobeton Zrt.
„Az előregyártott elemek általában két sort fognak össze. Az induló sor és a VIP terasz feletti sor ilyen szempontból kivételt képez, mivel itt egy mellvéd elem is hozzábetonozódik az elemhez.  A teljes kerület mentén a lelátószerkesztés íves kialakítását szegmensekkel követtük le gyártástechnológia egyszerűsítése miatt. A töltők oldalfala monolit vasbeton szerkezetű, mely az alatta lévő vasbeton födémről indul. A töltők melletti lelátó elemek az előregyártott tartókra támaszkodnak egyik oldalukon, míg a másik oldalon az előbb említett töltők oldalfalain képzett konzolokra."

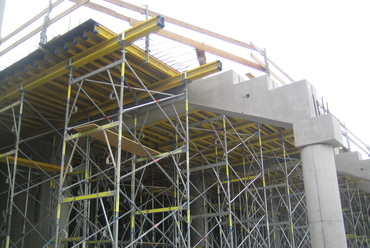

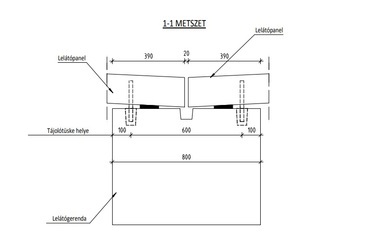

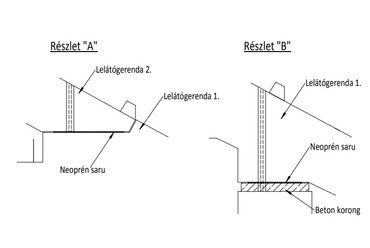

A fellépések 1 cm-es lépcsőkben változnak 4-5 soronként. A változatos fellépési magasságot a lelátó láthatósági szerkesztése határozta meg. A munkahézag fugák mindig lépcsőfok tőbe esnek, ezért a lelátóelem közötti fugákat minden esetben ülőrész felöli oldalon rugalmas fugaanyaggal tömítették. Az előregyártott lelátó elemeket előregyártott vasbeton gerendák támasztják alá, melyek kéttámaszú kialakításúak. A középső karéj szintjén három, felső karéj szintjén négy egymásra épülő gerenda képezi a támaszt. Mivel a gerendák felső felülete a lelátó hajlásszögét követik, az alsó síkja két támasz között egyenes, így a gerenda magassága változik.

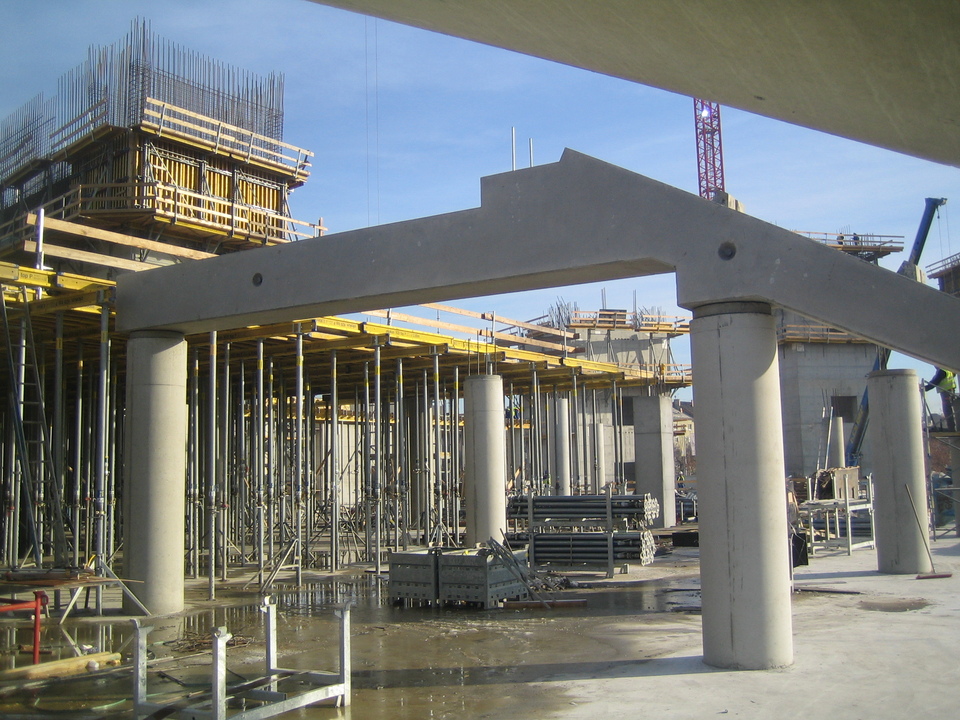

A legalsó gerenda törtvonalú, kéttámaszú, a pálya felé nagy konzollal és egyben hordja a középső és felső arénatöltés födémét is. A konzol változó magasságú, tőben magas, majd szinte „0"-ra elfogy. Erre a konzolos gerendára támaszkodik – pillér közelében, nem a konzolon – a következő egyenes gerenda, majd a záró törtvonalú gerenda. A lelátó alátámasztó gerendák esetenként monolit vasbeton födémeket is hordanak. Ezeken a részeken a gerendák felső síkján kiálló kengyelekkel együtt dolgoztatva került kialakításra a gerenda a födémmel. Így a gerendák sokkal merevebbek a lengésekkel szemben is.

Forrás: Ferrobeton
22/29
Forrás: Ferrobeton

Tartószerkezet mérete számokban

Alapozás:
1580 db CFA cölöp
A cölöpök összhossza: 26 km
A cölöpökhöz felhasznált beton: 21000 m3
Résfal 463 m hosszan, mélysége 11,6 m
38 db pilon

Felszerkezet:
Pilonok legmagasabb pontja a 4 db nagy pilonnál (8,10,27,29), 44 m
Feszítés: 16db védőcső pilononként.
Összesen 11 km védőcső
9 pászma / védőcső
Összesen 130 tonna feszítőkábel
Pilononként a tető súlyából fellépő húzóerő: 9000 KN
Zsaluzandó felület: 322 500 m2
Staxo térállvány a nagy belmagasságok miatt: 458 500 légm3
15 db kúszómű


Monolit vb szerkezetbe 130 000 m3 beton került beépítésre,19500 tonna betonacél felhasználásával
A betont a magyar építőipar.ban ez idáig nem használt extra méretű (52,58 m) betonpumpák juttatták el a felhasználási helyükre
A beton két, helyszínre telepített betongyárban készül, napi 1400 m3 kapacitással, melyet több alkalommal teljesen kihasználásra került.
A födémek jellemzően 32 cm-esek
8 dilatációból áll az épület


Előregyártott vb gerendák, födémpallók, lelátóelemek, lépcsőkarok egészítik ki a monolit szerkezeteket:
Gerendák száma             1016 db
Födémpallók száma            588 db
Előregyártott lépcsőkarok száma     1020 db
Lelátóelemek száma             3761 db


Az acél tető összsúlya több, mint 10 000 T
Az acél tető szerelését egy TEREX 1250 T teherbírású daru végezte.
62 kamion szállította a helyszínre
Jelenleg 4 db ilyen daru dolgozik Európában, a világon két nagyobb típus létezik csak
96 m-es gémmel van szerelve, ami 135 m-ig bővíthető
A stadion kivitelezése közben 24 km villámhárító épült be
Építésgépesítés: a kivitelezés során 30 db lépcsőtorony segítette a munkát

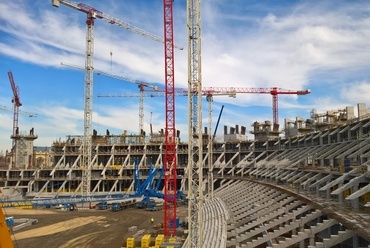

Csúcsidőben 16 toronydaru működött
