Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán
Épülettervek/Középület

Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán

2023.04.14. 18:22

Projektinfó

Földrajzi hely:
Kotor, Montenegró

Építészek, alkotók:
A4 Stúdió, Kendik Géza

FK Bokelj futball stadion, Kotor

Tervezés éve:
2023

Stáblista

A4 Stúdió tervezési csapat:
Géza Kendik, Berecz Tamás, Katók Edit

Az A4 Stúdió a Kotori-öböl természeti adottságaiból insprálódott: a lelátó szoborszerű tömege a sziklás hegyomlásokat hívja elő, míg a könnyűszerkezetes tetőszerkezet a fák lombkoronáit idézi. A megosztott harmadik díjas pályamunkát a tervezők leírásával adjuk közre.

Tervezési koncepció

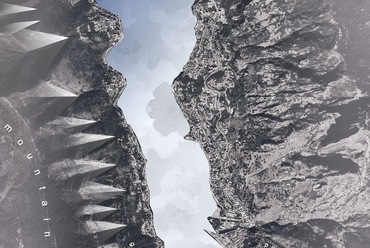

A Kotori-öböl a Balkán félsziget egyik legszebb vidéke. A hegyekkel keretezett hosszan elnyúló tengeröböl lenyűgöző látványt nyújt. A hely erős jelenléte inspirálta a tervet. Olyan épületet akartunk létrehozni, amely legkevésbé sem avatkozik be ebbe a természeti idillbe. A szükséges épületrészeket a meghatározó táji elemekből építettük fel és ezzel a táj részévé tettük. Az építés mértékét a minimálisra korlátoztuk.

A kotori ikonikus táj meghatározó elemei:

  • a hegyek által formált lejtős terep
  • a hegyeken burjánzó növényzet
  • a hegyeket jellemző karakteres sziklák
  • a sziklák humanizálására készített lépcsők, melyek beszövik a település környezetét és az árnyékot adó fák.

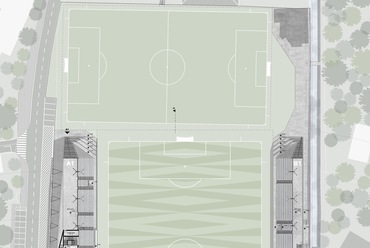

Helyszínrajz – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.
1/16
Helyszínrajz – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.

A táji elemeket épületelemekké konvertáltuk:

  • A jelenlegi lejtős telken sebként jelennek meg a hegybe vágott sík focipályák.
  • A sebet begyógyítva, a lelátók kialakítását a hegy szikláiként alakítottuk ki. Így állítottuk vissza a hegy folytonosságát. A helyiségeket ezekbe a sziklákba rejtettük bele.
  • A lelátó-sziklák felületeit lépcsőzetes kialakítással tettük használhatóvá a szurkolók számára, figyelve arra, hogy a kifaragásuk természetesnek hasson.
  • A lépcsősorok formálása a terepvonalak kialakítására hasonlít.
  • A lelátó feletti tetőt könnyed acélszerkezet tartja. A tető áttört kialakítása szűrőrétegként működik, mint a fák lombkoronája. Így a sportközpont tulajdonképpen olyanná válik – hisz olyan építészeti elemekből építkezik –, mint egy városi közpark.

Nevezhetnénk úgy is: Bokelj park.

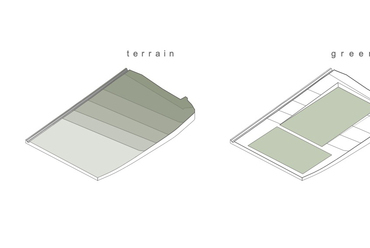

Diagram – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.
2/16
Diagram – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.

Anyagválasztás

Az anyagválasztásnál a hegyet és annak folytathatóságát vettük figyelembe:

  • A lelátó és a környező támfalak az itt található helyi kőből készült burkolatot kapnak, a környező térburkolatokhoz hasonlóan.
  • A lelátó anyaga beton. A kő szürke világához tökéletesen passzol a beton szürke színe, attól csak felületi kidolgozottságában tér el, így alkotnak egységet. Időtállóságuk megegyezik.
  • A tető lényege a könnyedség, mely ellebeg a kő és beton monolitikussága felett.
  • A tartószerkezet anyaga horganyzott acél, szintén szürke.
  • A tető megjelenését a fényt megszűrő fa rácsszerkezet határozza meg.

Az épület leírása

A beépítési előírások és a focipálya méretei miatt nagyon szűk hely marad a lelátók elhelyezésére. Csak két keskeny épület elhelyezésére van lehetőség a telek keleti és nyugati oldalán a fő pálya mellett. A pálya helyzetét pontosítottuk a jobb beépíthetőség miatt. A legkisebb volumenű és legegyszerűbb építés miatt a lelátók alatti teret csak egy szintben építettük be.

Látványterv – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.
4/16
Látványterv – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.

Nyugati épület
A nyugati oldali lelátó a főépület. Itt helyezkedik el a főbejárat, ide érkeznek és innen nyílnak a játékosok, a játékvezetők, az újságírók és a VIP vendégek területei. Az előcsarnoktól északra a hazai csapat, a játékvezetők, az ellenőrök és az üzemeltetés helyiségei vannak. Az előcsarnoktól délre a vendégcsapat öltözője és a médiaterületek találhatóak. A lelátó és a pálya tengelyében a mix zónában találkozhatnak a résztvevők és futnak ki a csapatok a pályára. Ezeket a területeket mind az északi, mind a déli oldalon a szurkolók büféi és vizes blokkjai keretezik, amiket a szurkolók a lelátókról közelíthetnek meg. Az északi büfé – amely a bejárat közvetlen közelében van – folyamatosan üzemel, a többi büfé csak a mérkőzés alatt.
A lelátó legdélibb pontján a pálya felől megközelíthető technikai helyiségek kaptak helyet. Az előcsarnokból lépcsővel és lifttel lehet feljutni a lelátó felső szintjének tengelyében elhelyezkedő VIP részlegbe. Itt található a kontroll helyiség is. A lelátó tengelyében vannak a média és a VIP ülőhelyei és a kamera platform is.
A lelátó felső szintjére két irányból, a lelátó két végéről, északról és délről érkeznek a szurkolók és töltik fel az ülőhelyeket. A mozgássérült helyek a déli irányból közelíthetőek meg, mert itt a lelátó teteje az utca szintjével van azonos magasságban.
A lelátó déli végén lehetőség van kiadható terület kialakítására, melynek kiszolgáló helyiségei egy szinttel alacsonyabban alakíthatóak ki. A tervben étterem funkcióra adtunk javaslatot.

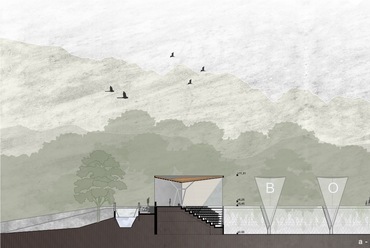

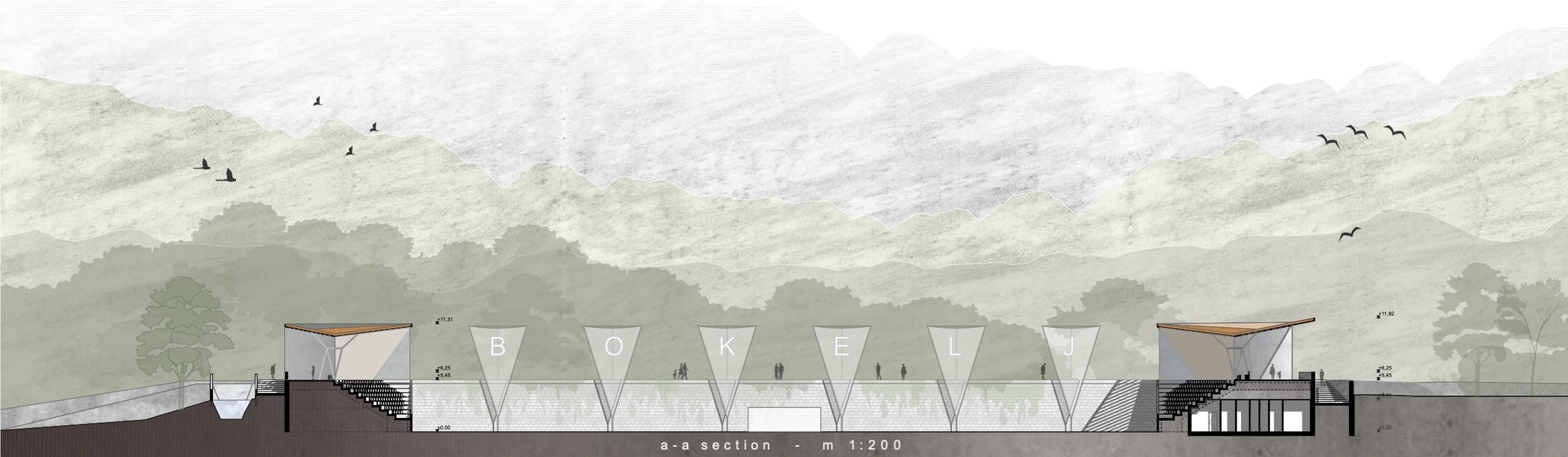

Metszet – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.
13/16
Metszet – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.

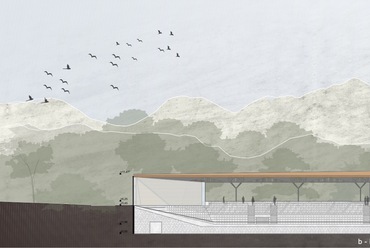

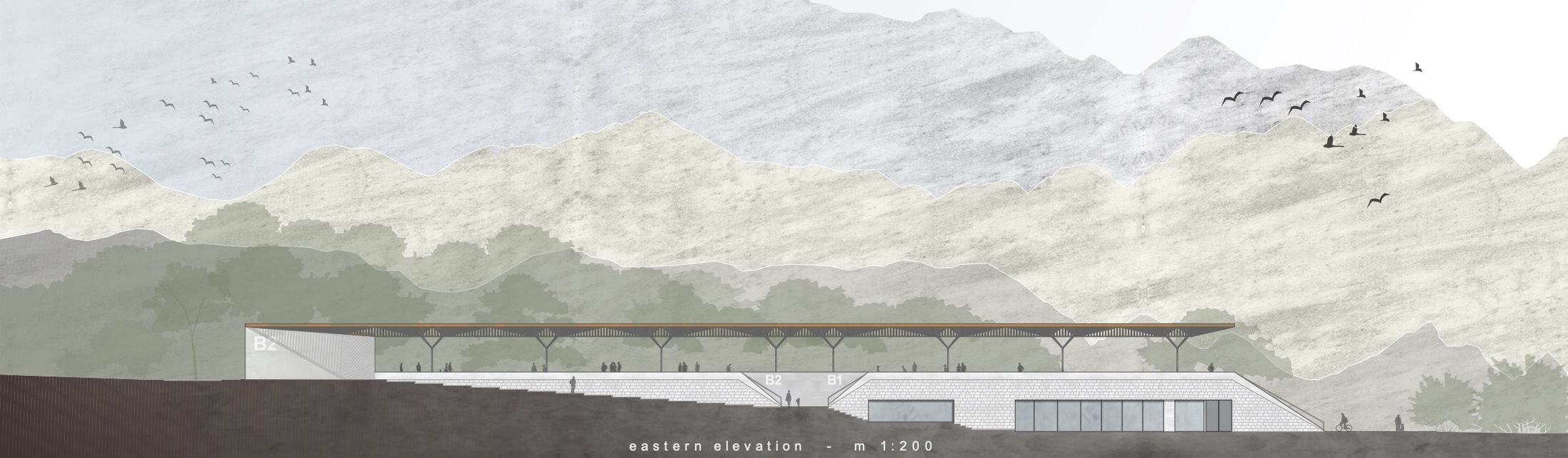

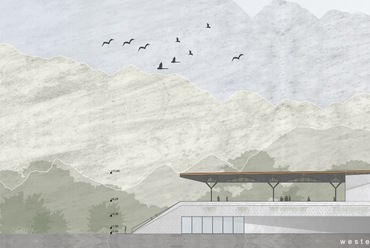

Homlokzat – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.
15/16
Homlokzat – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.


Keleti épület
A keleti lelátó északi vége alatt helyeztük el a klubházat. Itt öltözők, irodaterek, klubrendezvényre is alkalmas előcsarnok és kiszolgáló helyiségek találhatóak. Ettől délre a szurkolók büféi és vizes blokkjai vannak, amiket a lelátókról lehet megközelíteni. A lelátó alatti rész nincs teljesen beépítve, legdélibb pontján a pálya felől megközelíthető technikai helyiségek kaptak helyet.
A lelátó felső szintjére két irányból, a déli végéről, illetve keletről, a meglévő hídon érkeznek a szurkolók és töltik fel az ülőhelyeket. A lelátó déli végére egy szabadon kiadható területet terveztünk, melynek kiszolgáló helyiségei egy szinttel alacsonyabban alakíthatók ki. A tervben konditeremre adtunk javaslatot.

Gyakorló pálya lelátója
A telek szűkössége miatt a két lelátó északi végeit úgy alakítottuk ki, hogy azok a gyakorlópálya felé fordulnak, így erről a részről lehetőség van nézni az ott folyó sportolást is. Ezzel a megoldással elkerültük még egy lelátó építését.

Látványterv – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.
7/16
Látványterv – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.


Látványterv – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.
8/16
Látványterv – Az A4 Stúdió harmadik díjas terve a kotori FK Bokelj futball stadion tervpályázatán.

Parkolás
Szintén a telek szűkössége miatt nincs lehetőség a telken belül gépkocsi elhelyezésre. A mérkőzések alatt, a szűk közterület miatt, a gépkocsiforgalmat korlátozni kell. Csak a csapatbuszok, a VIP vendégek és a média járművei közelíthetik meg a stadiont. A csapatbuszok és a VIP vendégek az uszoda parkolójában parkolhatnak, a stadion bejáratához legközelebb. A média járművek közvetlenül a stadion előtt, a kiírásban is kijelölt helyen tudnak megállni.

A4 Stúdió



Szerk.: Borenich Levente
