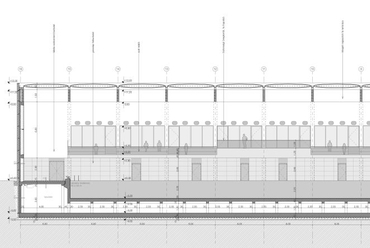

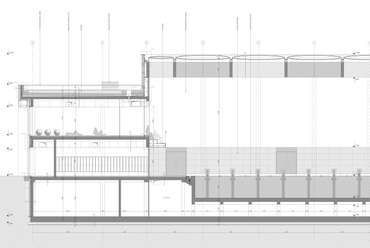

A-A metszet

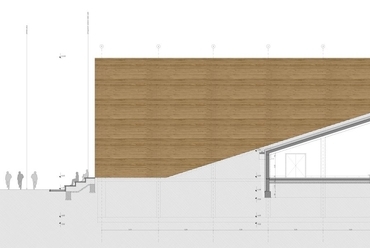

B-B metszet

C-C metszet

Homlokzatok

Beépítés

Funkcióséma

Helyszín

Helyszín

Helyszín

Látványterv

Látványterv

Látványterv

Látványterv

Látványterv

Látványterv

Látványterv

Látványterv

Makett

Makett

Makett

Makett

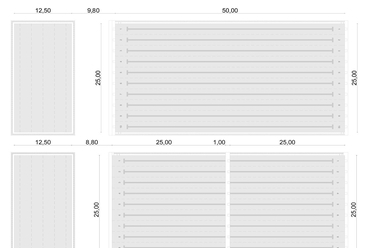

Medenceméretek

Nógrádi Ádám

?>
Helyszínrajz
?>
Alaprajz - 1.
?>
Alaprajz - 2.
?>
Alaprajz - 3.
?>
A-A metszet
?>
B-B metszet
?>
C-C metszet
?>
Homlokzatok
?>
Beépítés
?>
Funkcióséma
?>
Helyszín
?>
Helyszín
?>
Helyszín
?>
Látványterv
?>
Látványterv
?>
Látványterv
?>
Látványterv
?>
Látványterv
?>
Látványterv
?>
Látványterv
?>
Látványterv
?>
Makett
?>
Makett
?>
Makett
?>
Makett
?>
Medenceméretek
?>
Nógrádi Ádám
1/27

Helyszínrajz

Alaprajz - 1.

Alaprajz - 2.

Alaprajz - 3.

A-A metszet

B-B metszet

C-C metszet

Homlokzatok

Beépítés

Funkcióséma

Helyszín

Helyszín

Helyszín

Látványterv

Látványterv

Látványterv

Látványterv

Látványterv

Látványterv

Látványterv

Látványterv

Makett

Makett

Makett

Makett

Medenceméretek

Nógrádi Ádám

Olimpiai felkészítő uszoda - Nógrádi Ádám diplomaterve
Épülettervek/Hallgatói terv

Olimpiai felkészítő uszoda - Nógrádi Ádám diplomaterve

2013.08.26. 09:50
MÉD

Projektinfó

Földrajzi hely:
Magyarország, Dunavarsány

Építészek, alkotók:
Nógrádi Ádám

Vélemények:
3

Olimpiai felkészítő uszoda

Tervezés éve:
2013

Bruttó szintterület:
8960 m2

Stáblista

építész Konzulens: Lázár Antal DLA
tartószerkezeti konzulens: Juhász Károly Péter
épületszerkezeti konzulens: Dr. Fülöp Zsuzsanna PhD
épületgépészeti konzulens: Viczai János
épületvillamossági konzulens: Filetóth Levente
építéskivitelezési konzulens: Klujber Róbert
opponencia: Papp Gábor

MÉD:

Letölthető dokumentumok:

A múltbeli sikerek és a jövő olimpikonjainak felkészítése inspirálta Nógrádi Ádámot (BME Ipari és Mezőgazdasági Épülettervezési Tanszék) az új dunavarsányi úszó edzőtábor megtervezésekor. Bemutatjuk a meglévő létesítmények közé illeszkedő csarnok tervét.

Tervezői filozófia

A tervezés során egyaránt fontosnak tartottam, hogy valós szükséglet kielégítését szolgálja a munkám és azt, hogy a megvalósíthatóság, valamint a fenntarthatóság elve egyaránt megvalósuljon. Az igényeknek megfelelő térszerkezeti változtathatóság a funkciók jövőbeni bővülését hivatott szolgálni, míg az anyaghasználat az épület környezetbe történő minél teljesebb beillesztését. Mivel az épület híd a múlt és a jövő között, hiszen a múltban szép sikerek eredeztethetők vissza az edzőtáborban való felkészülésre, a jövőbeni sikerekhez úgy szerettem volna hozzájárulni a tervezéssel, hogy olyan anyagokat használok, amik egyszersmind a jövőbe mutatnak, de nem feledtetik a környezeti múltat sem. Továbbá nem csak a megvalósításkor nyújtanak esztétikai élményt, hanem a későbbiekben sem igényelnek vállalhatatlan karbantartási költségeket. Tevékenységem fókuszai a múlt és a jövő, valamint a korszerűség és a hatékony erőforrás gazdálkodás.

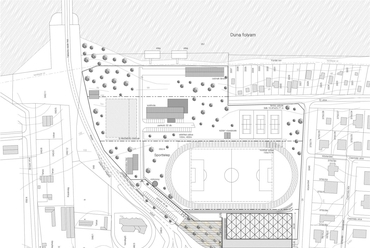

Helyszínrajz
1/27
Helyszínrajz

Tervezési program

Új uszoda tervezése a korszerűtlen meglévő helyére. A létrejövő új komplexum célja nem kizárólag az olimpiai központ kiszolgálása, hanem a szolgáltatások megnyitása a város és vonzáskörzete számára. Az épület célja, hogy megfelelő helyszínt biztosítson az olimpiai úszók számára a gondtalan és technológiailag is magas színvonalú felkészülésre, az olimpiai és más rangos versenyeken való eredményes szereplés érdekében. Emellett az épület otthont adhat az utánpótlások edzőtáboroztatására, környező iskolák testnevelési óráinak lebonyolítására, és kisebb versenyek rendezésére.

A tervezési program magában foglal egy olimpiai felkészülésre alkalmas 50 méter hosszú medencét, egy 25 méteres tanmedencét és az ezekhez szükséges kiszolgáló egységeket. Ezen kívül még száraz edzésre alkalmas edzőtermek is részei a programnak. Az épület tervezése során figyelemmel kell lenni az akadálymentes közlekedés biztosítására. Egy ekkora létesítménynél a megvalósítási költségen túl, az üzemeltetési költség is rendkívül magas, ennek csökkentése érdekében megújuló energiaforrások használatát szem előtt kell tartani.

Homlokzatok
8/27
Homlokzatok

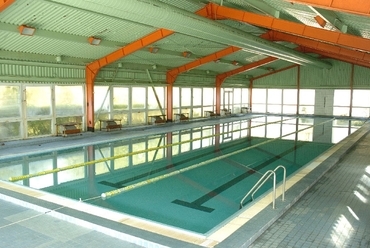

A jelenleg meglévő létesítmények állapota igen rossznak mondható, jelentős korszerűsítésre van szükség. Egyes épületek elbontásával szabad hely tárulna fel korszerűbb csarnokok építésére. A kültéri pályák állapota nem nevezhető színvonalasnak, mind a tenisz, mind pedig az atlétikai pálya korszerűsítésre szorul. A terület racionális és korszerű beépítésével lehetőség nyílna újabb sportágak megjelenésére a területen. A szálloda épület bővítésére is akad lehetőség, akár a tetőtér beépítésével.

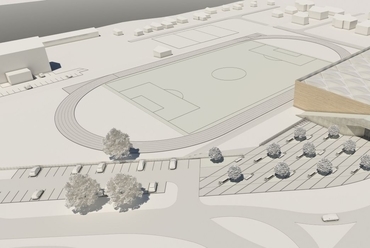

Telepítés

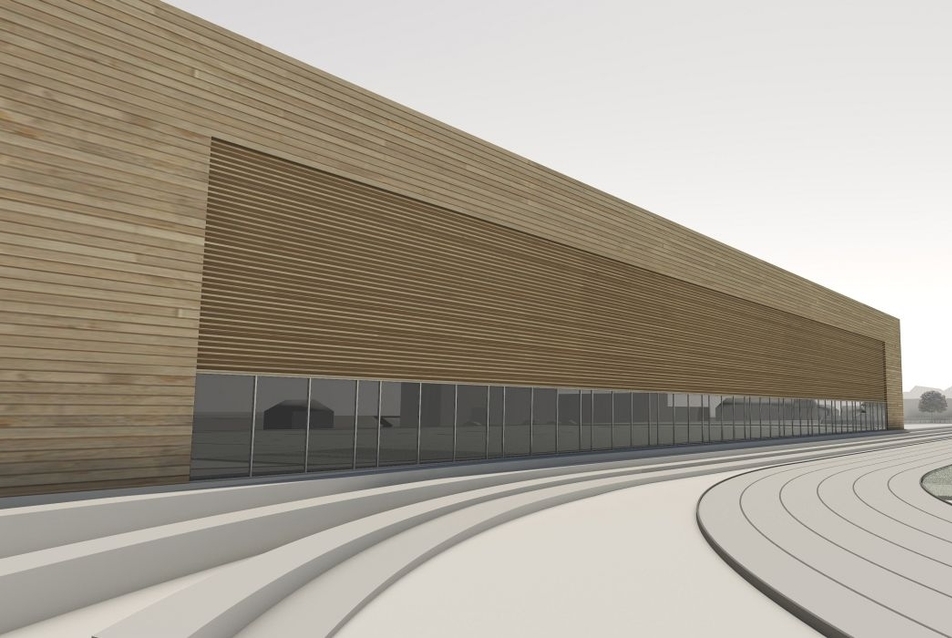

Az épület elhelyezését nagyban korlátozta a mérete, mivel a két medence önmagában több mint 65 méter hosszú helyszükséglettel rendelkezik. A telepítésnél azt is szem előtt tartottam, hogy az épület ne csak az edzőtábor számára, hanem a város lakói számára is megközelíthető legyen. Jelenleg több sportág számára is otthont ad a terület: a telken található szállásépület a sportolók számára, csónak tároló a kajak-kenusoknak, kosárlabdacsarnok, egy igen rossz állapotban lévő uszoda, egy atlétikai pálya, labdarúgópálya és teniszpályák is. Választásom az atlétika pálya és az 510-es főút közötti zónára esett. Az építési terület elég behatárolt lett, a telekhatárok és az építési szabályok miatt. Azonban így az épület könnyen megközelíthetővé vált minden közlekedési eszközzel. Az uszoda és az atlétikai pálya között 1,5 m szintkülönbség adódott, ezt kihasználva egy vasbeton lelátó készült az atlétikai pálya irányába a teljes hosszúsága mentén, ezzel is nyitni próbáltam a közönség felé, és lehetőséget adni kisebb házi atlétikai versenyek és labdarúgó mérkőzések rendezésére.

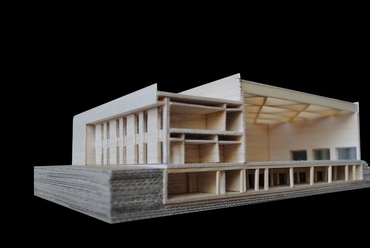

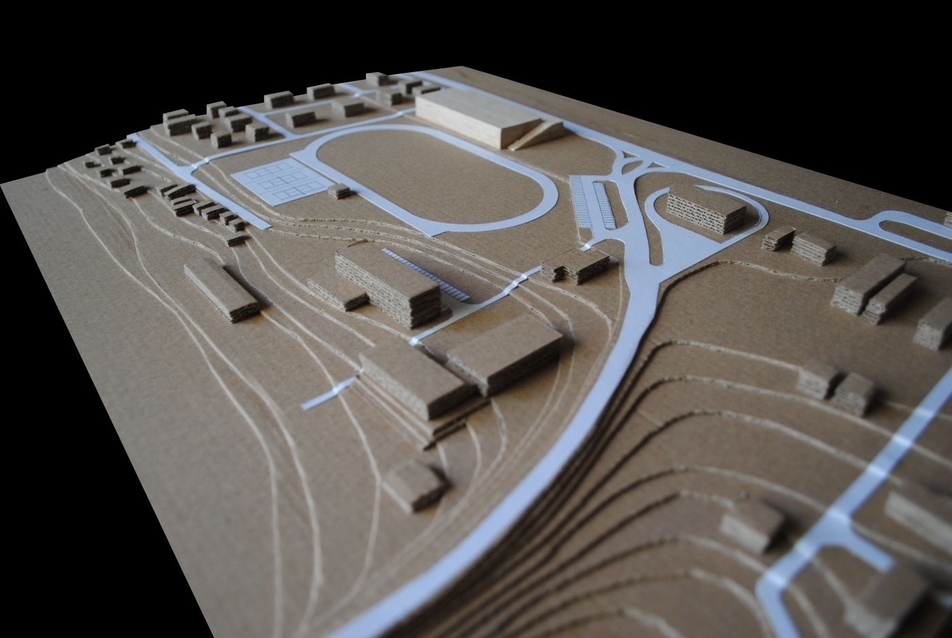

Makett
25/27
Makett

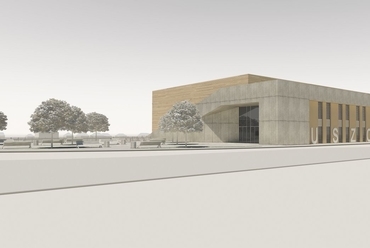

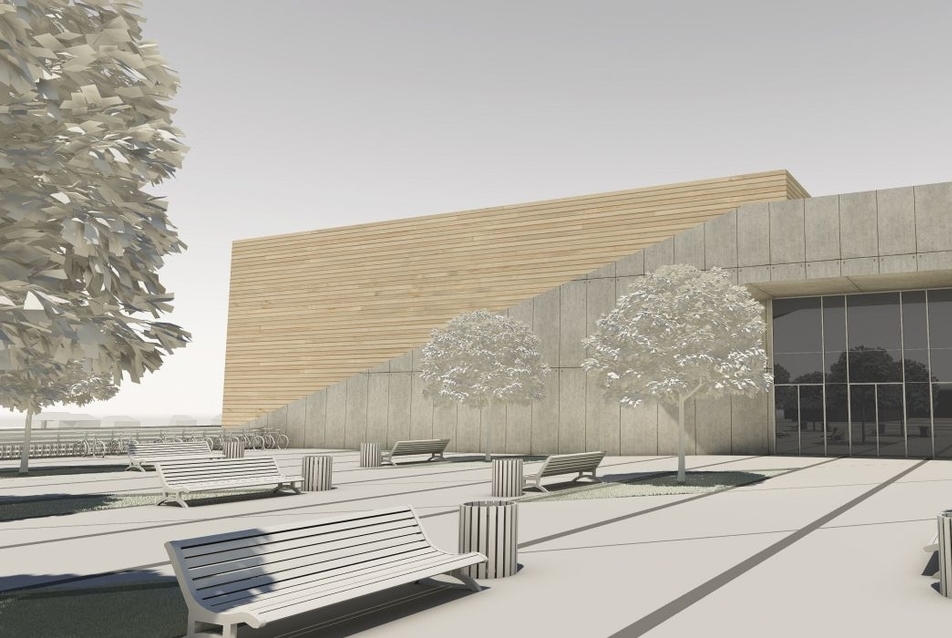

Tervezési koncepció

Az épület két fő egységből áll. Az egyik nagyobb egység a csarnoktér, ahol egy 50 méteres versenymedence és egy 25 méteres tanmedence került elhelyezésre. A másik egység a kiszolgáló blokk, ahol az öltözők, edzőtermek és egyéb kiszolgáló egységek találhatóak. A két eltérő egység a tömegalakításban is megmutatkozik. Az épület homlokzata egységesen szálcement táblás burkolatot kap, azonban a két egység textúrája eltérő, ezzel utalva a belső tér funkcionális különbségeire. A medence csarnok fa textúrájú Öko Skin burkolatot kapott, mellyel a természet közelségét szerettem volna kifejezni, és a tájba illeszteni az épületet. A választásom azért nem esett eredeti fa burkolatra, mert annak karbantartási és építési költségei is igen magasak, ha a karbantartás elmarad akkor pedig az épület esztétikai megjelenésén esik csorba. A kiszolgáló blokk ugyanezt a burkolatot kapta, csak látszóbeton felületképzéssel. A hosszú homlokzatok monotonitását próbáltam oldani a nyugati oldalon a fa rácsos elemekkel a függönyfalak felett, a keleti oldalon pedig egy egységes ritmust létrehozva a nyílászárókkal. A kiszolgáló tömb teteje intenzív zöldtetőt kapott, melyre a bejárat feletti rámpán lehet feljutni, ezzel a gesztussal a területből elvett zöldfelületet szerettem volna pótolni.

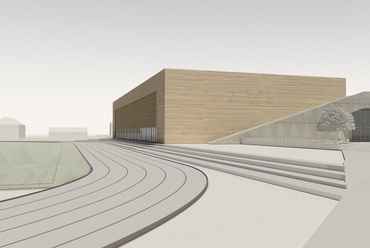

Látványterv
21/27
Látványterv

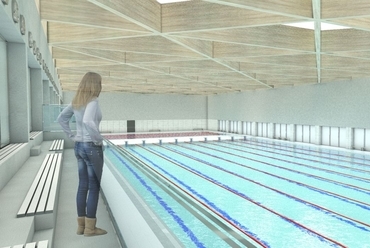

Az épületbe lépve az előcsarnokba találjuk magunkat, ahonnan közvetlen belátás nyílik a medencetérbe, azonban a bejutás csak az öltözőkön keresztül lehetséges, így külön válik az úgynevezett "tiszta" és "piszkos" zóna. Az emeleten lehetőség adódik száraz edzésre és konferenciák tartására is. Az épület alapvetően edzéseknek és versenyekre való felkészülésnek biztosít otthont, ugyanakkor megadtam a lehetőségét annak, hogy kisebb versenyek lebonyolítására is használható legyen, ezért az emeleti szinten kialakítottam egy 100 fős lelátót és további mobil lelátók elhelyezhetők a csarnoktérben is.

Épületszerkezetek

A csarnoktér zártságát a funkcióból adódó követelmények is indokolták. Egy olimpiai szintű uszodában követelmény a fénytől és csillogástól mentes felületek megléte, szórt fény kialakítása. Ezért csak a nyugati oldalon helyeztem el függönyfalakat, melyek a délutáni napsütésben leárnyékolhatóak. Így azonban kevés fény jutna a csarnoktérbe, ezért esett a választásom a Pekingi Olimpiai Uszodánál is alkalmazott térelhatároló szerkezetre, az ETFE fóliára. Az etilén-tetra-fluoro-etilén fólia, jobb hőszigetelő képességű, mint az üveg felületek, mivel több rétegű ezért jól megszűri a fénysugarakat és szórt fényt eredményez a belső térben. Télen az épület nagy sugárzásos nyereségre tud szert tenni ennek az anyagnak köszönhetően, és nyáron sem gond ez a sugárzás, mivel a funkció okán nincs szükség hűtésre, viszont a belső levegőt mindig magas hőmérsékleten kell tartani. Az épület legtöbb tartószerkezete monolit vasbetonból készül a helyszínen. A csarnok főtartóinak, a légies tetőfedés, a 33 méteres fesztáv és a külső esztétikus megjelenés miatt is fa tartószerkezetet választottam. A tartószerkezet méreteinek csökkentése érdekében egy rétegelt ragasztott fa tartókból álló tartórácsot alakítottam ki.

Látványterv
19/27
Látványterv

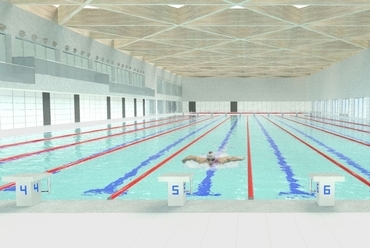

Sporttechnológia

A medence jellemzői és valamennyi sport-technológiai berendezés, felszerelés és jelölés megfelel a FINA előírásainak. A versenymedence megfelel az olimpiai színvonalú követelményeknek, úszás és vízilabda versenyek, és edzések rendezésére is alkalmas. A medencébe egy mozgó fal is betervezésre került, melynek segítségével a medence több részre osztható, így egyidejűleg tartható akár több úszás oktatás is, két 25x25 méteres medencébe, illetve egy vízilabda edzés esetén is fenn marad egy 16,5x25 méteres sáv az úszóknak. A tanmedence mélysége változó, így kezdők is használhatják, de a legkisebb mélység is eléri az úszásra alkalmas szintet.

Látványterv
14/27
Látványterv

Összegzés

A témaválasztásnál arra figyeltem, hogy valós projektet tervezzek, ezért esett a választásom a Nemzeti Sportközpontok által kiírt témára. A tervezés során olyan speciális anyagokat és szerkezeteket választottam, melyek használata hazánkban nem mindennapos, mint például a rétegelt ragasztott fa tartórács, a szálcement homlokzatburkolat és az ETFE fólia térelhatároló szerkezet.

Köszönettel tartozom konzulensemnek Lázár Antalnak a több éve tartó együttműködésért.

Nógrádi Ádám



Vélemények (3)
Pákozdi Imre
2013.08.26.
10:56

Nagyon szép, elegáns tömegű épület, különösen a tagolt oldal felől nézve. Kár, hogy elveszi az atlétikai pálya lelátójának helyét. Olvastam, amit a tervező írt: "Az uszoda és az atlétikai pálya között 1,5 m szintkülönbség adódott, ezt kihasználva egy vasbeton lelátó készült az atlétikai pálya irányába a teljes hosszúsága mentén..." Csakhogy ez édeskevés, másrészt csupán az épület teljes hosszúságában nyúlik, nem az atlétikai pályáéban.

FenyvesiHK
2013.08.26.
16:42

@Pákozdi Imre: A feladatotmegoldottaleülhetfiam épület volna ez az uszoda és diplomaterv szinten megbocsátható ellentmondásokat tartalmaz. Szép “öko” szálcement hogy ne kelljen fával bajlódni, majd  függönyfal és finom lécekből szerkesztett fa(!) árnyékoló /fenntartásilag legalább ThermoWood vajon ?/és egyszercsak hoppá ETFE. A mai építés egyik legizgalmasabb anyagánál álljunk meg egy szóra. Ez az űrkutatásból származó műanyag  egy egészen újfajta gondolkodásra készteti az építészeket. Pl:http://www.spantheon.com/pdf/spansystems_print_version_hu.pdf

 továbbáKéptalálatok - etfe fólia

Diplomaterv lévén azt gondolnám, hogy szárnyaló fantáziával ehhez az anyaghoz kellett volna talán keresni azt a bizonyos megoldást. Itt jegyzem meg, hogy hiányolom az ismertetésből a tervezett uszoda gépészetét bemutató részt, amely az ETFE alkalmazásával párhuzamosan számtalan energiahatékony megoldást kínálna.Vajon teljesült-e ezekből valami?

A tisztességhez tartozik az is, hogy megemlítsük, ezt a fóliarendszert (ragasztott fatartón) már alkalmazták Magyarországon a pekingi csarnok megépülte előtt, az Aquaworld Vízibirodalom és Ramada Plaza Hotel Komplexum-nál, amelyet 2008-ban adtak át.

“A gömbszelet formájú kupola különleges építészeti technológiával készül, amelyet az űrkutatás során fejlesztettek ki. Teljesen átlátszó, több rétegű fóliarendszerrel rendelkezik, és ragasztott fatartókon nyugszik majd. Az úgynevezett ETFE 3 rétegű, teflon bevonatú, azaz az égésnek is ellenálló fólia-rendszer rendkívül könnyű, ám annál nagyobb szilárdsággal rendelkezik. Két cellában meleg levegő áramlik benne, tökéletesen áttetsző és az UV-sugárzás ellen is védelmet nyújt. Változó belső nyomással működik, amelyet az időjárási viszonyoknak megfelelően szenzorok vezérelnek. A kupola tartószerkezete 40 méter hosszú bordákból készül, amelyek a kupola csúcsában lévő, 8 méter átmérőjű körgyűrűhöz boltozatosan illeszkednek.

Magyarországon elsőként építik be ezt a speciális fóliarendszert, sőt az egész világon párját ritkítja az alkalmazás. Elsősorban nagy befogadóképességű, nemzetközi rendezvényeknek is helyet adó sportlétesítményeknél szokták felhasználni a technológiát - többek között a 2005-ben megnyitott, 70 ezer fő kapacitású müncheni Allianz-aréna befedésénél. Hasonlót terveznek a 2008-as pekingi olimpia úszócsarnokának borítására is.”

És még öntisztuló is az ETFE meg 100%-ban újrahasznosítható, tűz esetén visszahúzódik, nem csepeg, nem éghető, jégesőálló szóval fantasztikus anyag ráadásul 20 éves tapasztalat igazolja tulajdonságait.

Több bátorságra okot adó lehetőség mindenképpen.

Azért hajrá Ádám !







alfoldi2011
2013.08.26.
10:51

Egy diplomatervi uszodának sok kívánalomnak meg kell felelni, mert igazolni kell a jelölt kíváló alkalmasságát.

Lehetne-e azonban egy fórumon megbeszélni azt, hogy milyen az olyan uszoda, amely a végtelenségig csak a praktikumot, a funkcionalitást, az egyszerűséget és az olcsóságot veszi tekintetbe.

Lehetne ez egy akár típusterv is, vagy akár több is, egy minimum, mely a célnak még megfelelne.

Olyan rendkívül kevés ma az uszoda az országban, hogy nem építész emlékművekre lenne szükség, hanem hétköznapi uszodákra, ahol a gyerekek életre szóló tudást, kapcsolatot tudnának szerezni, teremteni és ennek létesítésébe még a társadalom sem rokkanna bele.

Egy mankó kellene az önkormányzatoknak, mely beindítaná a gondolkodást, a tervezést, a megvalósítást.
