Új magyar építőipari termék - nemzetközi piacra
Technológia

Új magyar építőipari termék - nemzetközi piacra

2013.06.06. 13:13

Cikkinfó

Szerzők:
Rex-Kiss Béla

Földrajzi hely:
Magyarország

Vélemények:
1

Dosszié:

Sokoldalú, látványos álmennyezeti rendszert tervezett Rex-Kiss Béla. Három nagy céggel - a Laki Épületszobrász Zrt.-vel, a Lisys Fényrendszer Zrt.-vel,valamint az OWA Odenwald Faserplattenwerk GmbH-val együttműködve az álmennyezeti rendszerből új építőipari terméket fejlesztettek, amelyet a tervek szerint majd a Laki és a Lisys gyárt, és amit az OWA nemzetközi hálózata fog forgalmazni.

Mint ismert, az építőiparban nagy mennyiségben használatos a sok gyártó, megannyi típusából választható szerelt, kazettás álmennyezet. Függesztett, 60/60 cm raszterméretű bordarács fogadószerkezetbe illeszthetők az álmennyezet felületét képező kazettalapok. A különböző típusok azonos méretrendje, fogadószerkezeteik és lapelemeik csatlakoztatási módja illetve élképzése lehetővé teszi a típusok közötti átjárhatóságot, az alkalmazott elemek csereszabatosságát. Közös tulajdonságuk továbbá, hogy a számtalan választható lapelem mindegyike sík lap, – legfeljebb felületük strukturáltságában különböznek - ezért azokból csak homogén sík mennyezetfelület képezhető.

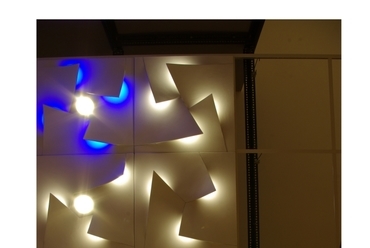

Az elkészült mű
1/99
Az elkészült mű

Látva a szerelt álmennyezetek lapelemei - egymástól szinte megkülönböztethetetlen - egysíkú azonosságát, adódott a kérdés: miként lehetne különböző, de azonos elv szerint formált, plasztikus felületű álmennyezet-lapok rendszerét létrehozni, melynek elemválasztékából számtalan mennyezetvariáció alkotható? És hogyan lehetne egyúttal fénytechnikát is integrálni az elemekbe, kielégítendő az adott tér világítási igényeit, valamint – hozzáadott értékként - indirekt világítással kiemelni a plasztikai hatást és kihasználni a LED fénytechnika által nyújtott világítási effektusokat? Na és, hogyan lesz mindebből gyártható és forgalmazható termékcsalád?

A kérdésekre adott válaszként jött létre az itt bemutatott projekt, melynek megvalósításához a Nemzeti Kulturális Alap nyújtott pályázaton elnyert támogatást. A megvalósítás résztvevői a tervezés kezdetétől a Laki Épületszobrász Zrt. (Gipszművészet Kft.), Lisys Fényrendszer Zrt.,valamint az OWA Odenwald Faserplattenwerk GmbH (Németország) magyarországi képviselete, akikkel alternatívák sorából választottuk ki azt a változatot, amelyet a tetszésen túl alkalmasnak találtunk továbbfejlesztésre, majd gyártásra és forgalmazásra.

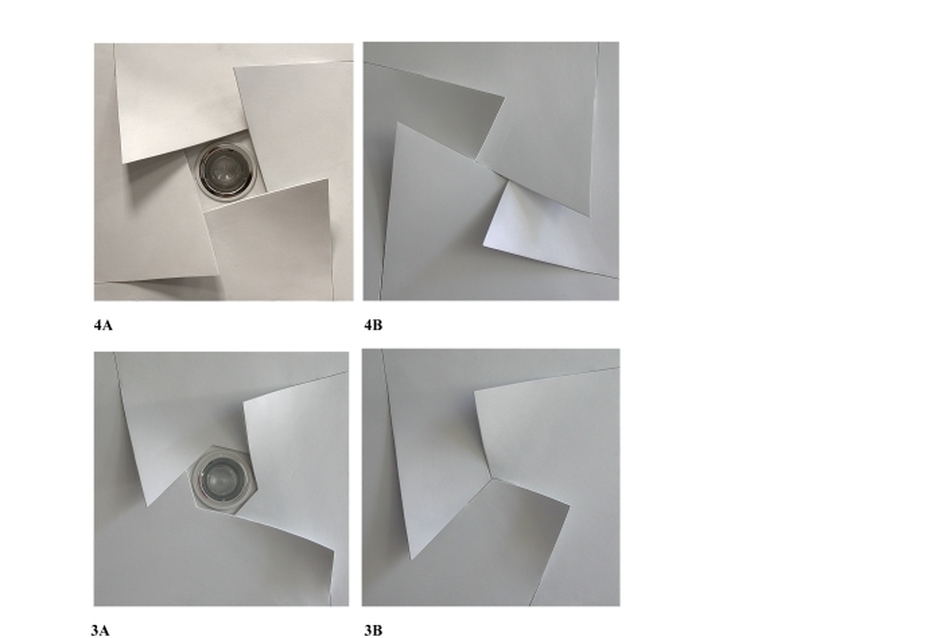

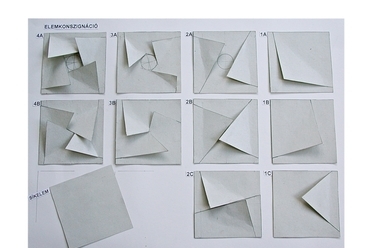

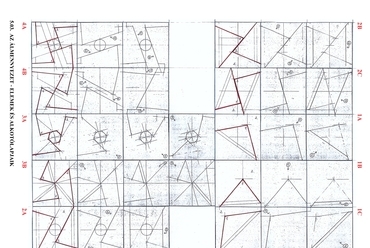

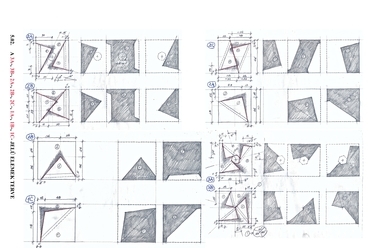

Álmennyezet-rendszerünk tíz, azonos méretű, azonos szerkesztési elv szerint formált, de különböző plasztikájú elemből (kazettából) áll. A formálás elve: sík lapon egy pontból kiinduló két vágással a felületből kihajtható nyelvet kapunk, az egyes elemek formája, plasztikus felülete az így létrejövő, elemenkénti 1-,2-,3-, vagy 4- nyelv síkból való felhajtásával jön létre. A felhajló nyelvek elemeken való elrendezése a blendeszerkezetek lemezeinek középpont (mint forgáspont) körüli elrendezését követi.

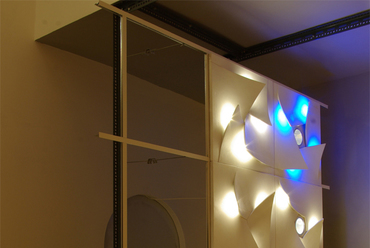

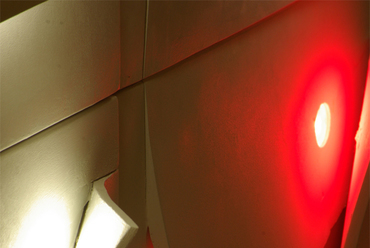

Kiállítás
9/99
Kiállítás

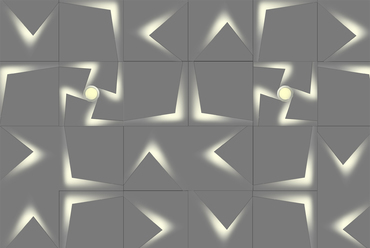

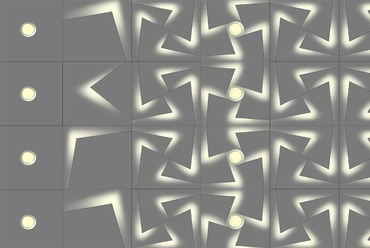

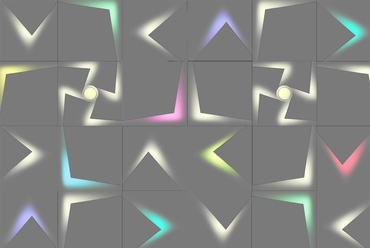

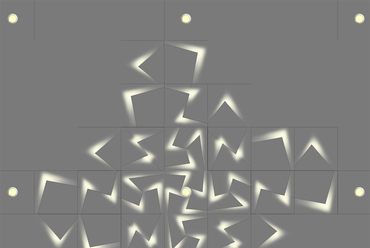

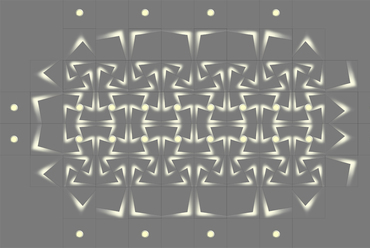

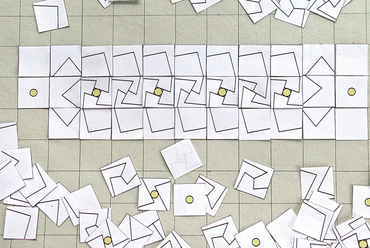

Az elemek választékából számtalan mennyezetvariáció hozható létre mindazon alkalmazási területeken, melyeken a hagyományos szerelt álmennyezetek használatosak. Alkalmazhatók teljes mennyezetfelületen, vagy – az azonos méretrendből, függesztőrendszerből és csatlakozó élképzésből adódóan - más, hagyományos szerelt álmennyezet-típussal együtt, a teljes felület egy részén. A függesztő- és fogadószerkezet nem tárgya rendszerünknek, mivel annak elemei a járatos szerelt álmennyezet-típusok fogadószerkezetébe illeszthetők. Az álmennyezet-elemek integrált fénytechnikával rendelkeznek:

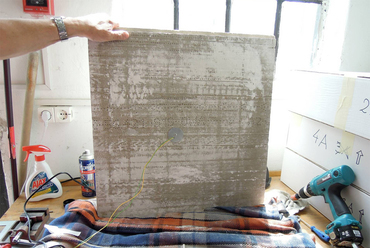

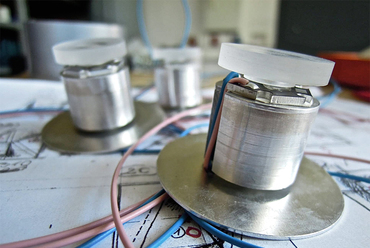

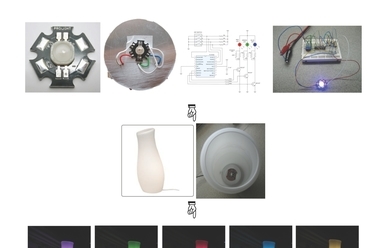

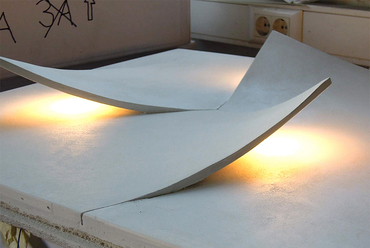

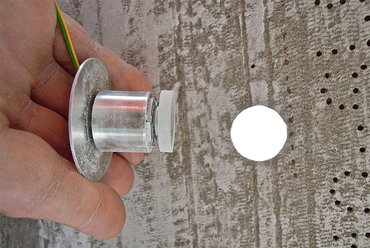

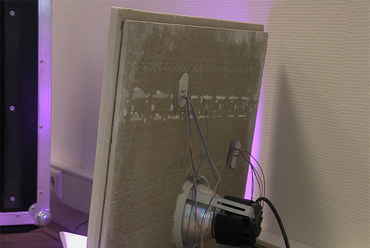

Indirekt világítás: az elemek felhajló nyelveinek mindegyike alatt 1-1 db 3 W-os RGB LED-chippel szerelt egyedi tervezésű és kivitelezésű világítótest van, melyek az elemekben levő ∅30 mm furatokba, hátoldalról helyezhetők el. Az additív színkeveréssel tetszőleges színű fény állítható elő, mely a nyelvek síkjáról verődik vissza az elemek felületére. A világítótestek megfelelő rendszerbe-kötésével és vezérlésével együttesen, de külön fényforrásonként is változtatható a kibocsátott fény színe, fényerőssége.

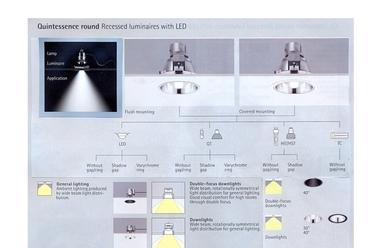

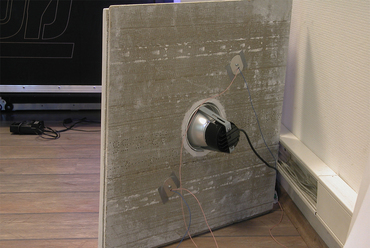

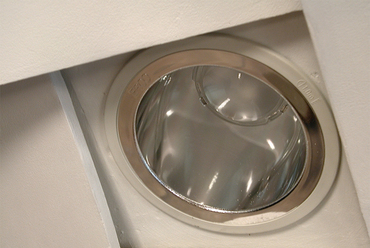

Direkt világítás: a 4A-, 3A- és 2A –jelű elemek középpontjában, a felhajló nyelvek között – más álmennyezetekhez hasonlóan - süllyesztve helyezhetők el a megannyi típusból választható, igény szerinti fényerősségű, színhőmérsékletű, sugárzási szögű, általános megvilágítási igények kielégítésére szolgáló mélysugárzók.

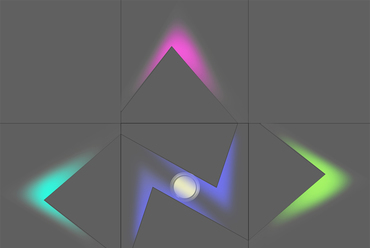

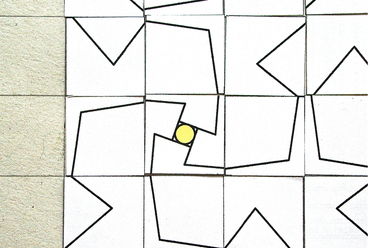

Variációk
35/99
Variációk

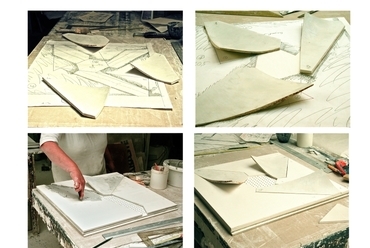

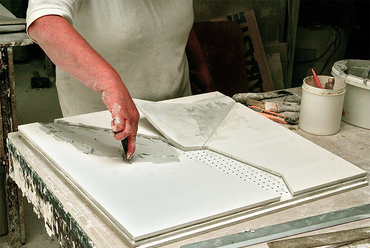

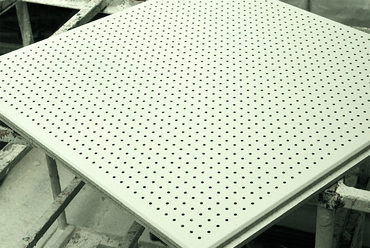

A tíz, rendszert alkotó kazetta réteges felépítésű: alaplap és az erre fektetett-ragasztott plasztikus, egymást – a felhajló „nyelvek" alatt - részben átfedő alkotólapok. Az alaplap az OWA típus terméke, perforált álmennyezet-lap, 60/60/2 cm kőzetgyapot anyagú. Éleinek profilja a takartbordás beépítésre alkalmas, bordarács-fogadó szerkezetek típusaiban való elhelyezhetőséget teszi lehetővé. A 8 mm vastag, ívelt alkotólapok anyaga keménygipsz és műgyanta keveréke.

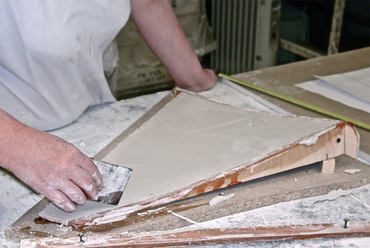

A plasztika magassága: 75 mm, össz.súly: ca.5.5 kg. Az ívelt elemek keménygumi/műanyag sablonban készülnek.

Felületkezelés: szórással felhordott, matt fehér, víz-bázisú pigmentes akrilfesték. A mélysugárzók és LED-fényforrások az álmennyezetek szerelésekor (az egyes elemek fogadószerkezetbe való behelyezése alkalmával) kerülnek elhelyezésre.

Egyedi világítótestek tervek
47/99
Egyedi világítótestek tervek

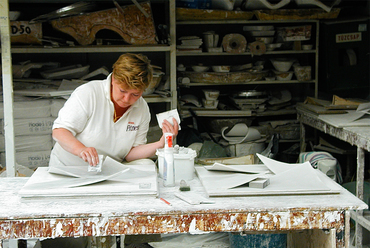

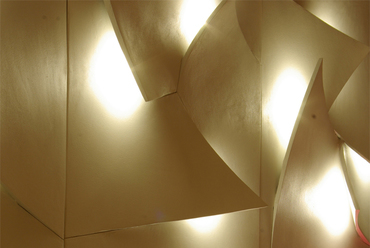

Az elkészült prototípus sorozatot az Iparművészeti Múzeumban mutattuk be 2013. január 24. és március 10. között. Demonstrációs céllal álmennyezet részlet készült a Lisys Zrt. bemutatótermében. Az előzetes elképzelések szerint a gyártást a Laki Zrt. és a Lisys Zrt. végezné, a forgalmazás és nemzetközi marketing az OWA GmbH nyolcvannégy országban működő képviseletein, illetve forgalmazóin keresztül történne, egyúttal az OWA termékkatalógusaiban szerepeltetve álmennyezet-rendszerünket. A megállapodás létrejöttéig a gyártás egyedi megrendelések alapján történik.

Rex-Kiss Béla
