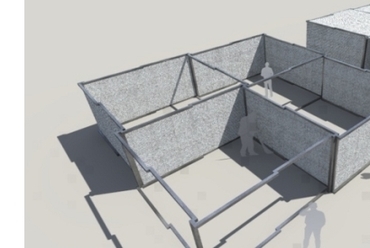

látványterv - menedéksátor - tervező: Bálint Ábel

látványterv - menedéksátor -tervező: Bálint Ábel

1:25-ös makett - menedéksátor - tervező: Bálint Ábel

csomóponti részlet - menedéksátor - tervező: Bálint Ábel

csomóponti részlet - menedéksátor - tervező: Bálint Ábel

csomóponti részlet - menedéksátor - tervező: Bálint Ábel

látványterv - menedéksátor - tervező: Bálint Ábel

makett - menedéksátor - tervező: Bálint Ábel

makett - menedéksátor - tervező: Bálint Ábel

alaprajzi variációk - menedéksátor - tervező: Bálint Ábel

csomópontok - menedéksátor - tervező: Bálint Ábel

csomópontok - menedéksátor - tervező: Bálint Ábel

?>
menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba
?>
menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba
?>
menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba
?>
menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba
?>
menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba
?>
látványterv - menedéksátor - tervező: Bálint Ábel
?>
látványterv - menedéksátor -tervező: Bálint Ábel
?>
1:25-ös makett - menedéksátor - tervező: Bálint Ábel
?>
csomóponti részlet - menedéksátor - tervező: Bálint Ábel
?>
csomóponti részlet - menedéksátor - tervező: Bálint Ábel
?>
csomóponti részlet - menedéksátor - tervező: Bálint Ábel
?>
látványterv - menedéksátor - tervező: Bálint Ábel
?>
makett - menedéksátor - tervező: Bálint Ábel
?>
makett - menedéksátor - tervező: Bálint Ábel
?>
alaprajzi variációk - menedéksátor - tervező: Bálint Ábel
?>
csomópontok - menedéksátor - tervező: Bálint Ábel
?>
csomópontok - menedéksátor - tervező: Bálint Ábel
1/17

menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba

menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba

menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba

menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba

menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba

látványterv - menedéksátor - tervező: Bálint Ábel

látványterv - menedéksátor -tervező: Bálint Ábel

1:25-ös makett - menedéksátor - tervező: Bálint Ábel

csomóponti részlet - menedéksátor - tervező: Bálint Ábel

csomóponti részlet - menedéksátor - tervező: Bálint Ábel

csomóponti részlet - menedéksátor - tervező: Bálint Ábel

látványterv - menedéksátor - tervező: Bálint Ábel

makett - menedéksátor - tervező: Bálint Ábel

makett - menedéksátor - tervező: Bálint Ábel

alaprajzi variációk - menedéksátor - tervező: Bálint Ábel

csomópontok - menedéksátor - tervező: Bálint Ábel

csomópontok - menedéksátor - tervező: Bálint Ábel

Menedéksátor
Épülettervek/Hallgatói terv

Menedéksátor

2015.07.16. 10:19
MÉD

Projektinfó

Földrajzi hely:
Budapest, Magyarország, _Magyarország

Építészek, alkotók:
Bálint Ábel

Lattice Shelter (Menedéksátor)

Tervezés éve:
2015

Stáblista

tervező: Bálint Ábel

MÉD:

A menedéksátor napjaink egyik katasztrófahelyzetére próbál megoldást nyújtani: olyan embereknek kínál segítséget, akik elvesztették otthonukat és ideiglenes szállásra van szükségük. Bálint Ábel olyan szerkezetet talált ki, mely egyszerűen és gyorsan használható, nem igényel szakértelmet, és összecsukhatóságának köszönhetően mobil.

A térrács (menedéksátor) napjaink egyik legfontosabb problémájára próbál megoldást nyújtani. Világszerte emberek százezrei élnek menekülttáborokban, közülök sokan igen rossz körülmények között. Ez a shelter (menedéksátor) olyan katasztrófahelyzetek vagy háborúk miatt otthonukat elvesztő embereknek nyújt segítséget, akiknél nincs idő az ideiglenes szállások megépítésére, mert gyorsan kell reagálni egy adott helyzetre. A szerkezet erősségei, hogy könnyű, mobil, bármikor újra felhasználható és méreténél fogva könnyen szállítható. Használata egyszerű, nem igényel szakértelmet. Az azonos elemméret miatt a gyártás egyszerű és költséghatékony. Szállítása összecsukott állapotban történik, majd a menedék 15 perc alatt használatkészre felállítható. A szerkezet anyagában homogén, lehet fa vagy fém. További stabilítást biztosít az elemek közé kifeszített sátorponyva.

A menedék sátor ötletét 2015-ben dolgoztam ki, viszont a szerkezetéül szolgáló térrács ötletét még korábban találtam ki egy egyetemi feladaton keresztül; a feladat egy vegtelenségig sorolható elem kifejlesztése volt. A szerkezeti csomópontoknál a sátor könnyű variálhatósága, kinyitása, és összecsukása volt a fő szempont.

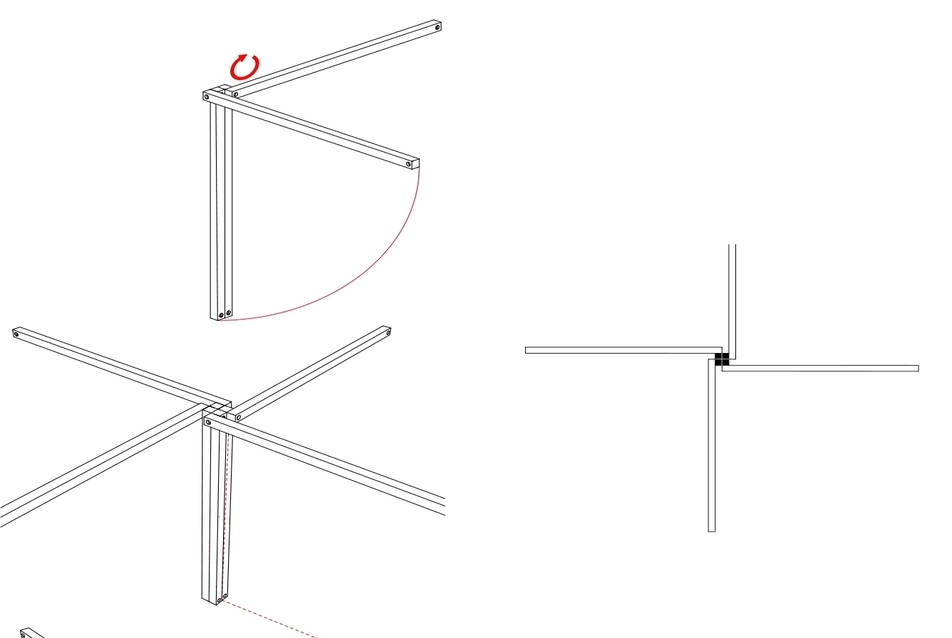

csomópontok - menedéksátor - tervező: Bálint Ábel
17/17
csomópontok - menedéksátor - tervező: Bálint Ábel





A 2.10 m belmagasságú, négyzetes alaprajzú, 16m2-es menedék méretei összecsukott állapotban nem haladják meg a leghoszabb oldalon a 4 métert. Kinyitása és alkalmazása nem kiván szakértelmet, max 4 fő szükséges hozzá és méreteiből adódóan könnyen szállítható.

A szerkezetben háromféle csomópontot különböztethetünk meg és mindegyik ugyanazon kapcsolódási elven alapszik. A fix (nem csuklós) oszlopok egymáshoz több ponton vannak erősítve. Az alsó és felső részen hozzájuk kapcsolódó rudak forgását rúgós csuklószerkezet biztosítja. A négyzetes alaprajzú szerkezeti elemek a végtelenségig sorolhatóak, így igény szerint kialakítható a célra leginkább megfelelő elrendezésű shelter. A rudak alap mérete 10x10x220 cm, az alap sátoré 16 m2, ami 4-5 fő elhelyezését tudja biztosítani. Több elem összekapcsolásával nagyobb sátorrendszer alakítható ki összenyitható helyiségekkel.

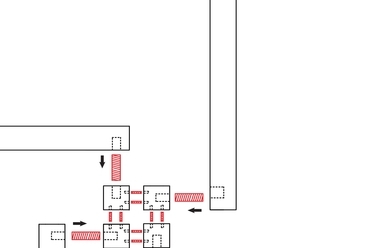

csomópontok - menedéksátor - tervező: Bálint Ábel
16/17
csomópontok - menedéksátor - tervező: Bálint Ábel




A sátor rúdjai 12 állású süllyesztett, rugós-csuklós szerkezettel kapcsolódnak egymáshoz és képesek a 180 fokos forgásra is. Kinyitáskor a szerkezet pontosan 90 fokos szögben összepattan és összeszorul. A szerkezet végén egy kar található, amelynek kilazításával a csukló képes a több irányú forgásra. A rudak anyaga változtatható, négyzet keresztmetszetű fa vagy fém. Méretei: 10X10X220 cm. A sátor ponyva kinyitáskor egy nútba szorul bele, amik a rudak alsó és felső részén találhatóak.

A csapadék elvezetés a tető elemek sarkainál található négyzetes nyilásokon keresztül történik. A nyilásoknál drén cső helyezhető be, aminek segitségével a csapadék szürkevízként újrahasznosítható.

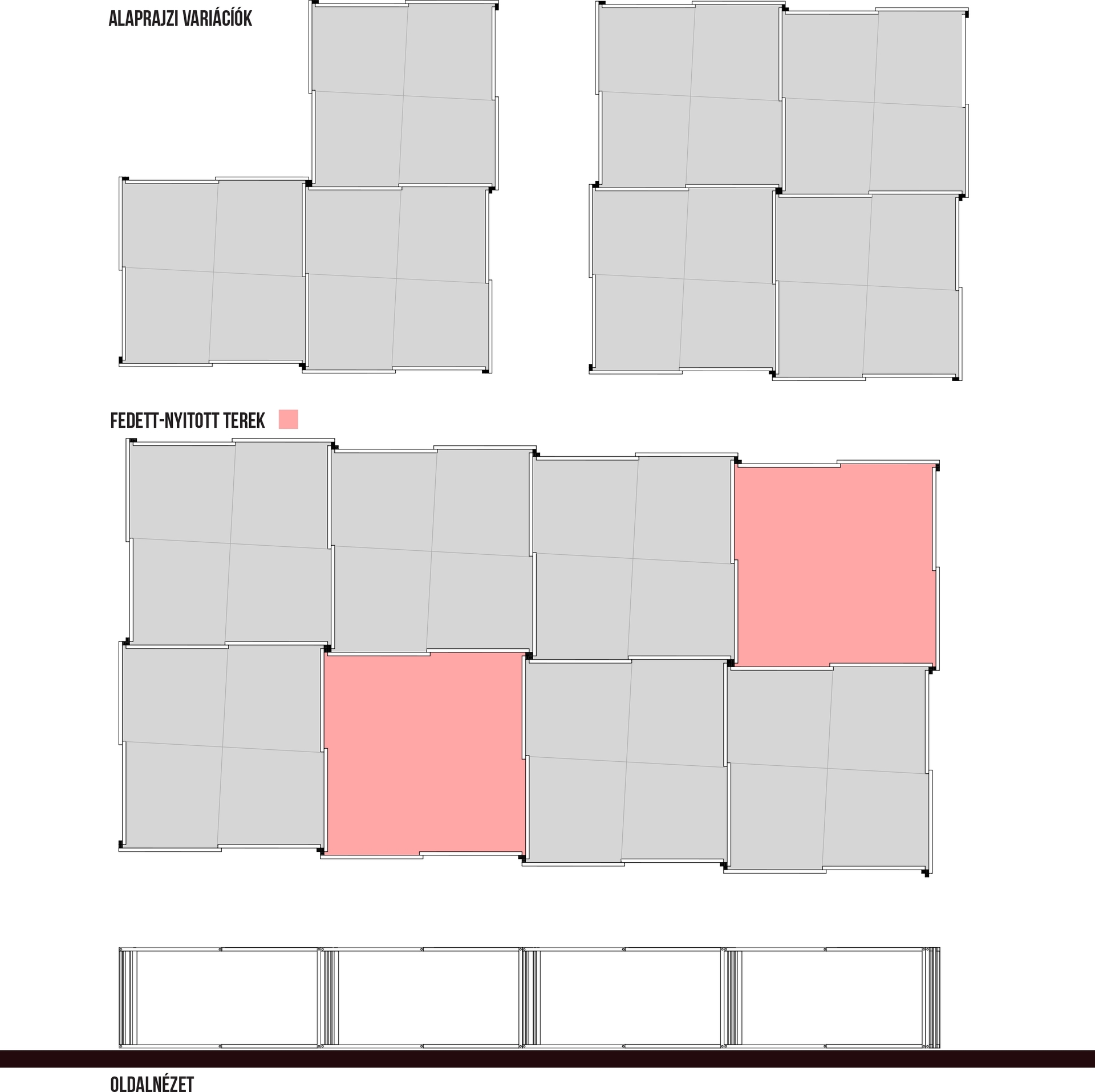

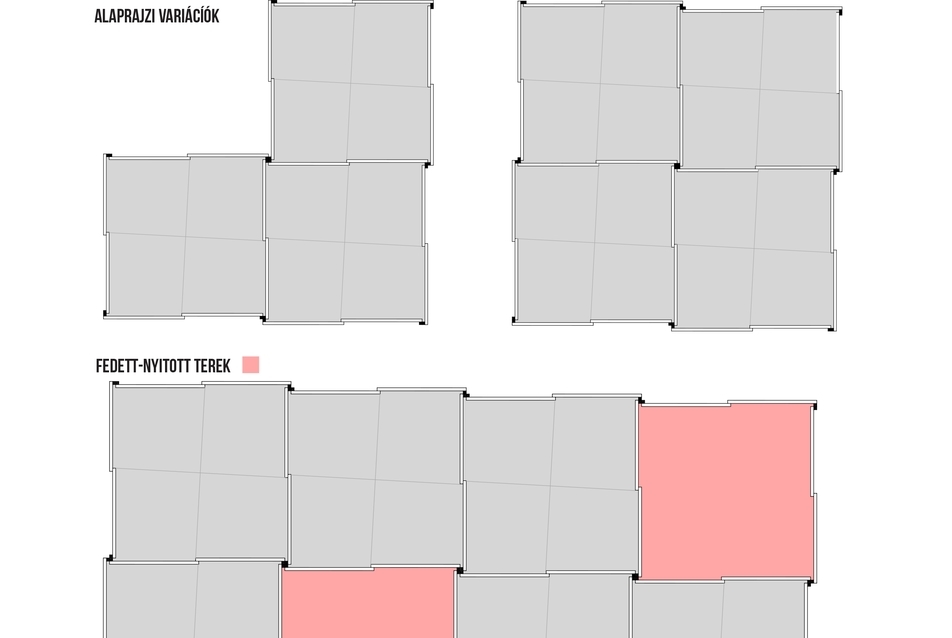

alaprajzi variációk - menedéksátor - tervező: Bálint Ábel
15/17
alaprajzi variációk - menedéksátor - tervező: Bálint Ábel




A tető lefedése 4 azonos sátorponyva kifeszítésével történik, melyek szövés szerüen egymás alá-fölé bújtatva bitosítják a csapadék és napsütés elleni védelmet. A tető elemek 3%-os lejtésének következtében a csapadék nem középen gyűlik össze. A rudak perforácíójával a víz összegyűjthető és hasznosítható.

A térrács kombinálhatósága lehetőséget nyújt fedett-nyitott terek kialakítására is.

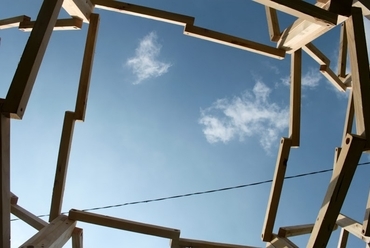

menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba
4/17
menedéksátor - tervező: Bálint Ábel - fotó: Szalai Csaba




A térrácsra Pintér Márton segítségével készítettem egy 1:4-es modellt, mellyel a szerkezet működésének vizsgálata volt a cél. Ez a prototípus fából készült és kizárólag a rudak csomópontjaival és mozgásával foglalkozik. A sátorponyvával való összekapcsolódásra két módszer is választható; vagy a szerkezet összerakásakor a rudak közé beszorítható, vagy a kész, kinyitott szerkezetre erősíthető. A tesztelés során kiderült, hogy a rendszer nagyobb méretben is működik, és erőssége megmaradt, miszerint a helyszínen összeszerelést nem igényel és kihajtogatható a szerkezet.



Bálint Ábel


A videóban megtekinthető a menedéksátor működési elve:
