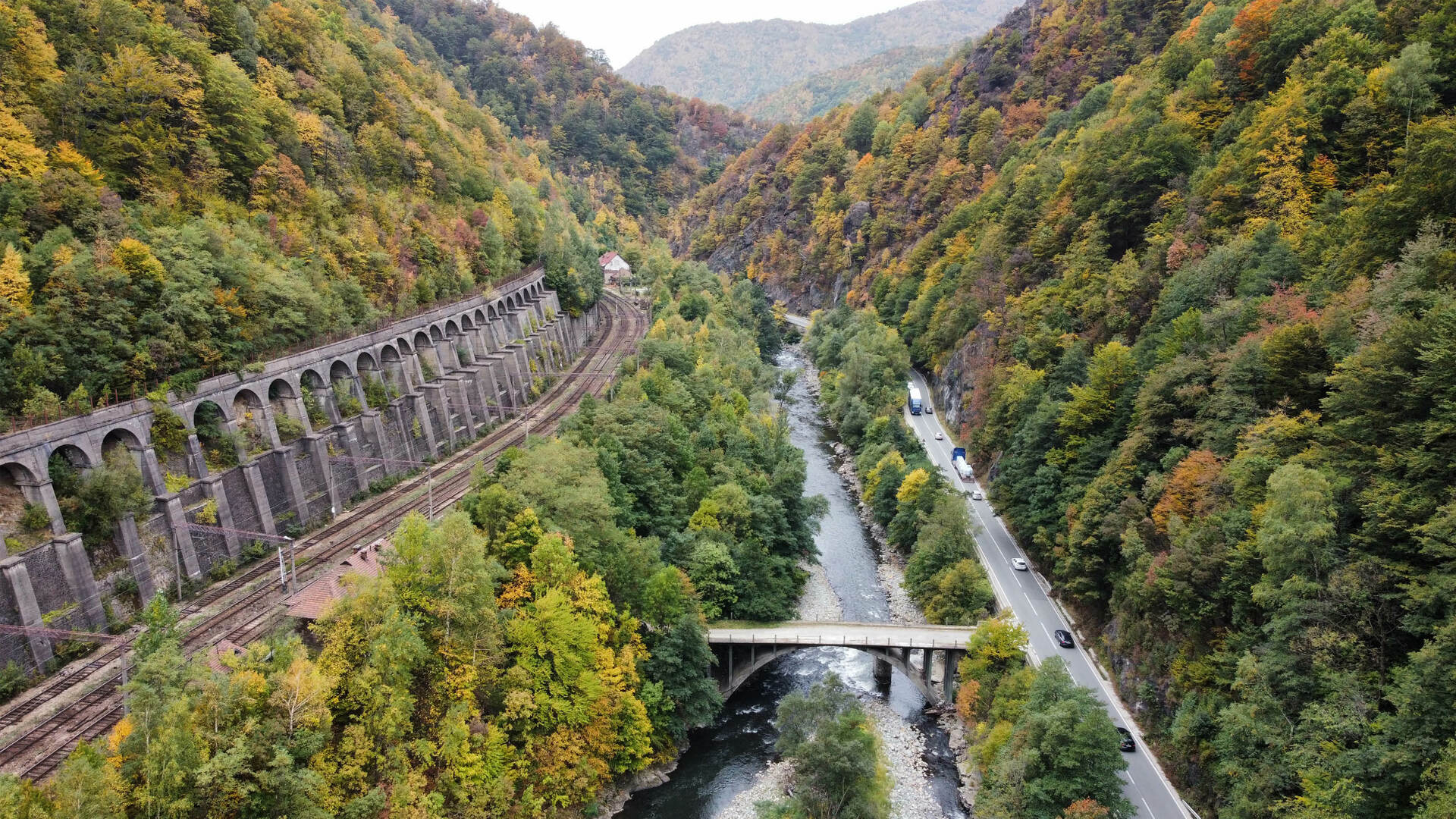

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszín fotó

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — fotó + beavatkozások

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — meglévő állapot + bontások

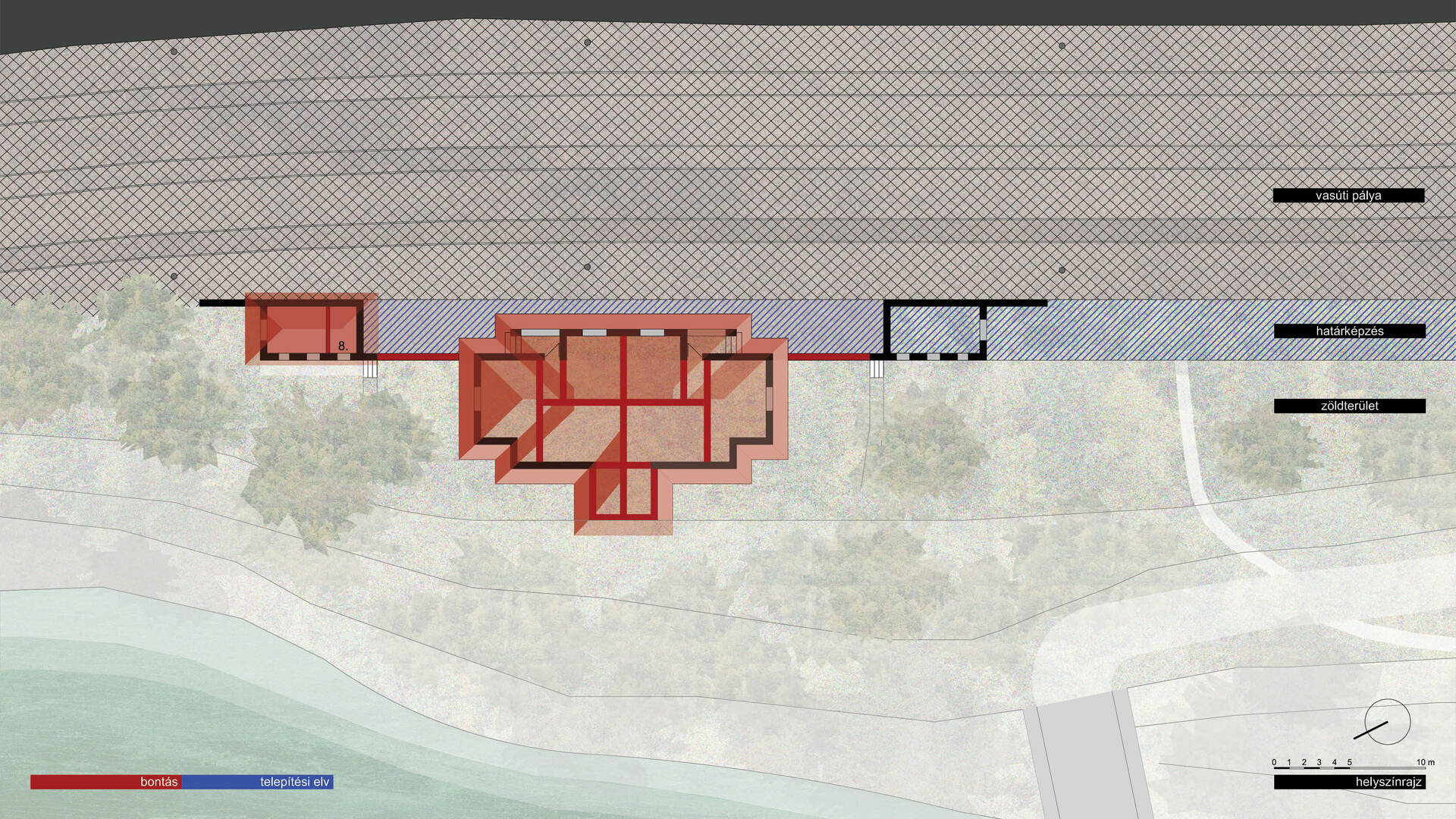

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — telepítési elv

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszínrajz festmény

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — metszet festmény

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — festmény

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék makettfotó

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — földszint alaprajz

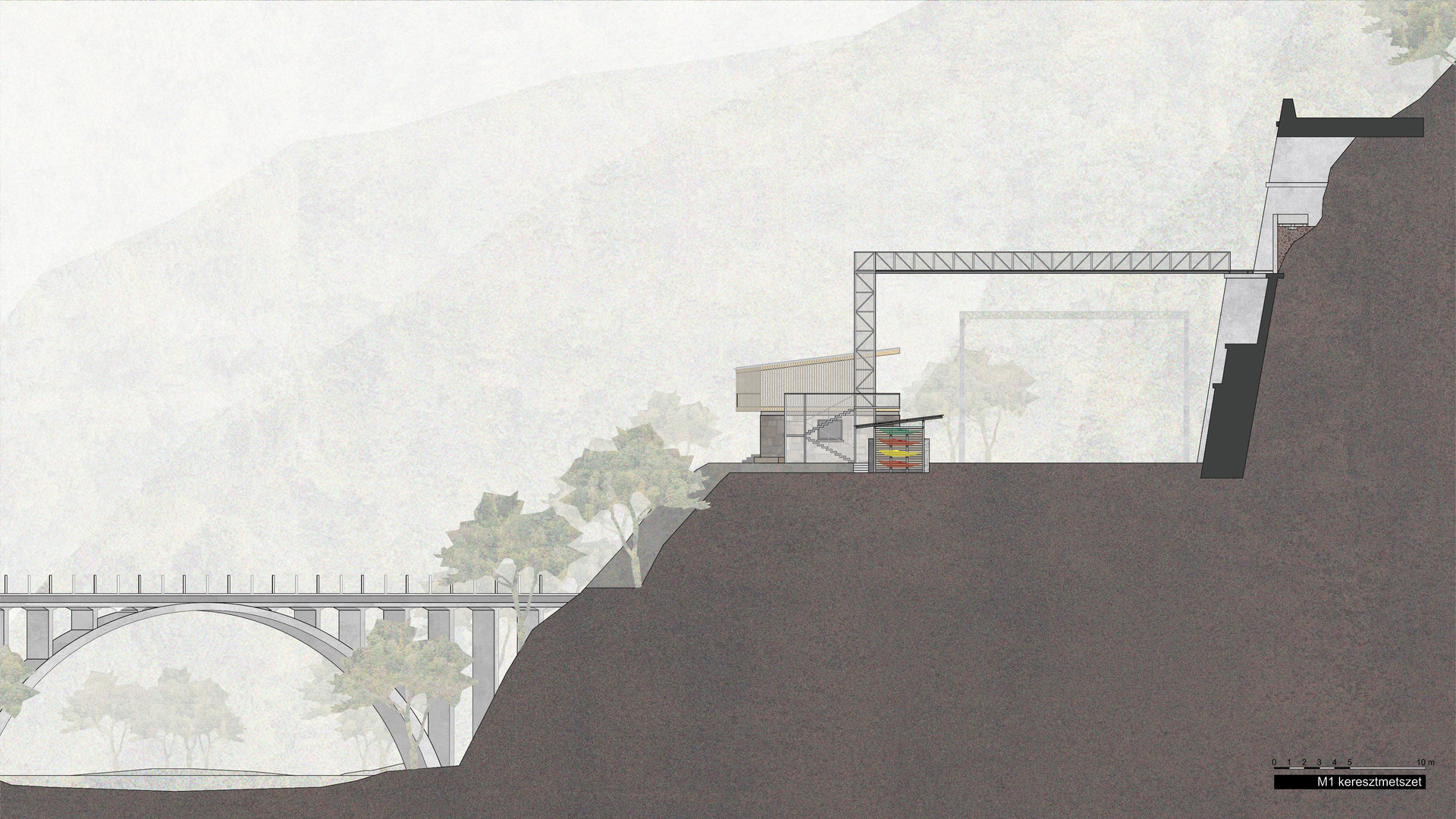

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — raktár keresztmetszet

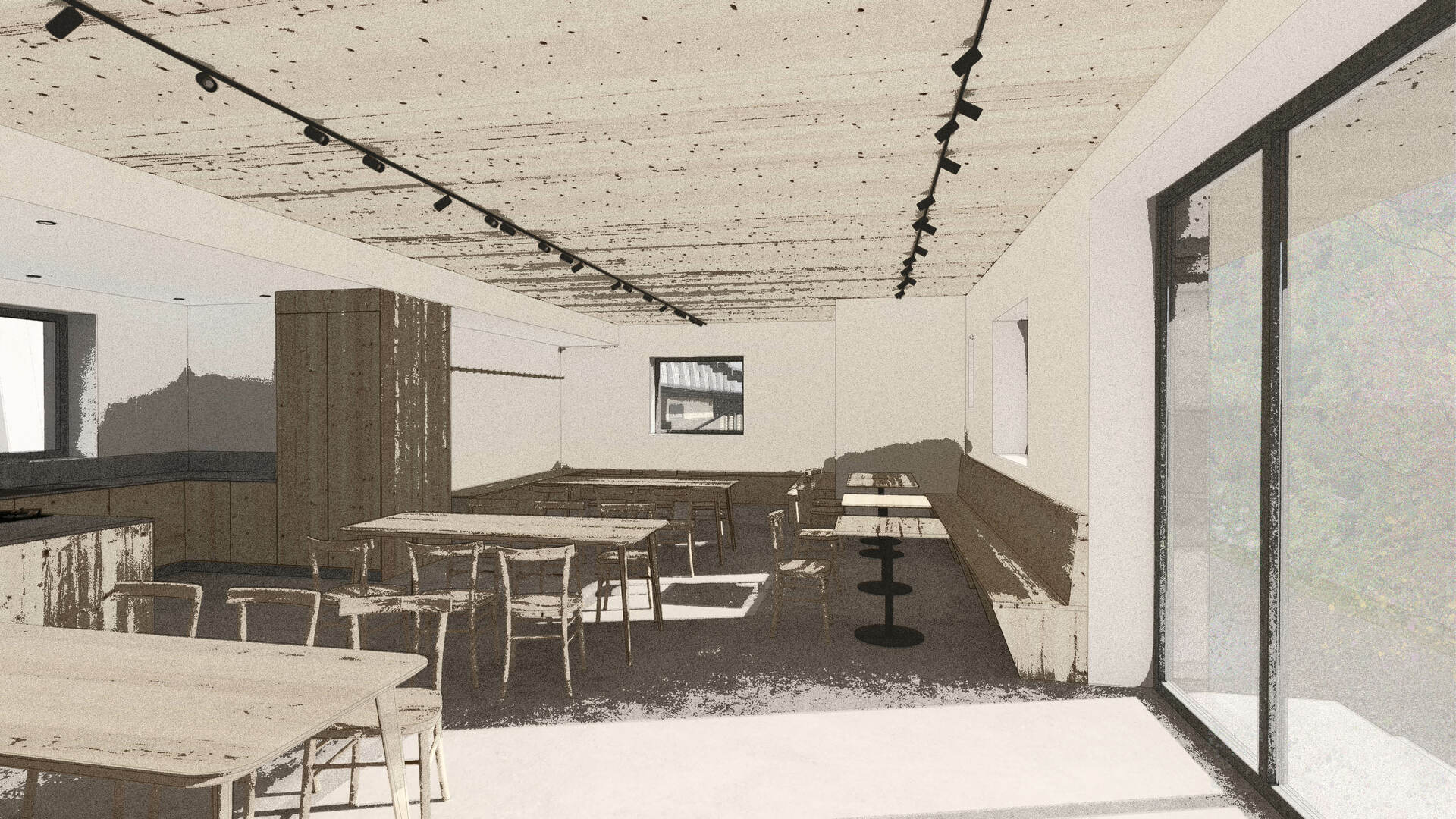

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — földszint látvány

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék látvány

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — emelet alaprajz

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — szoba látvány

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — keresztmetszet

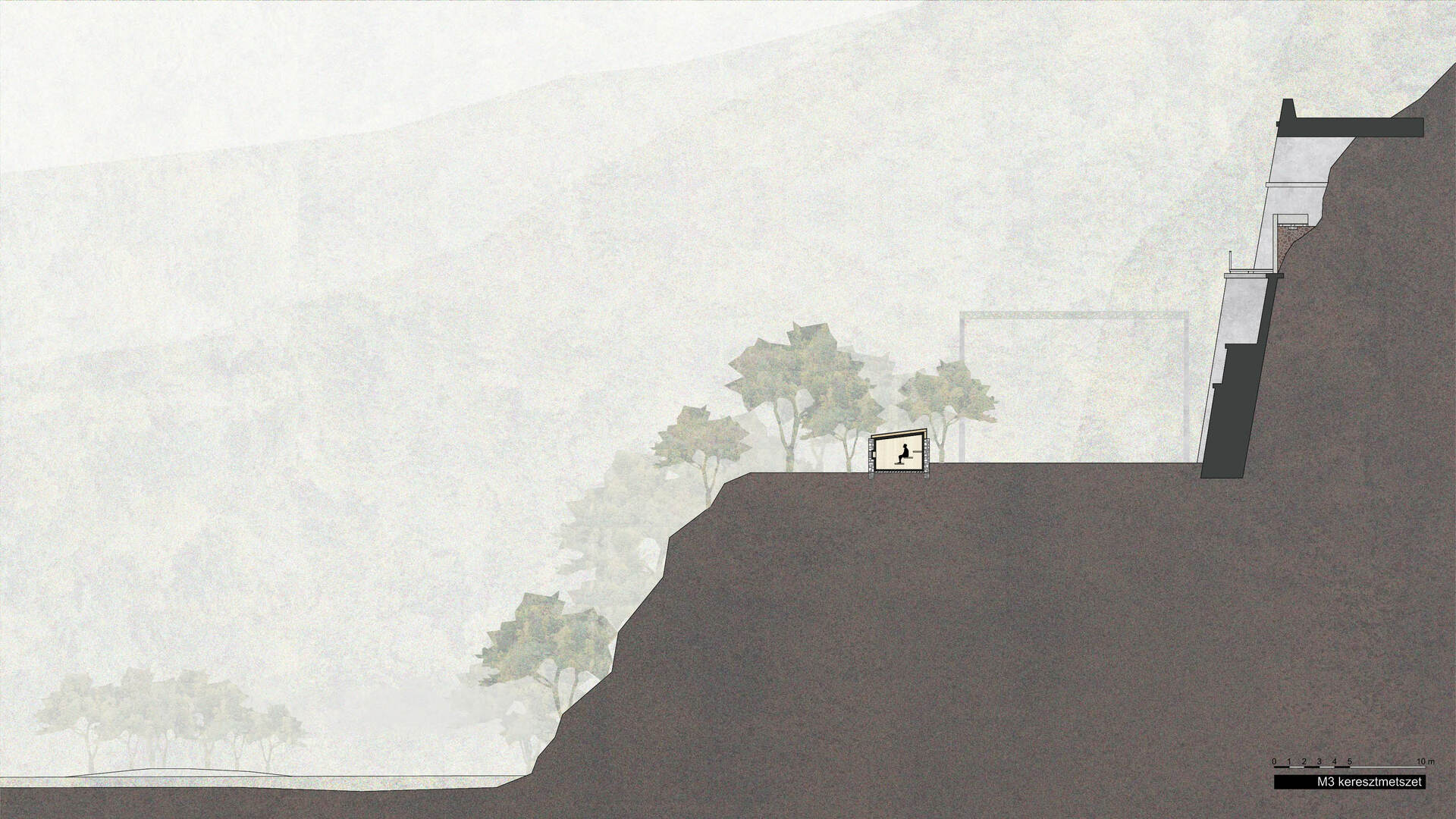

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — szauna keresztmetszet

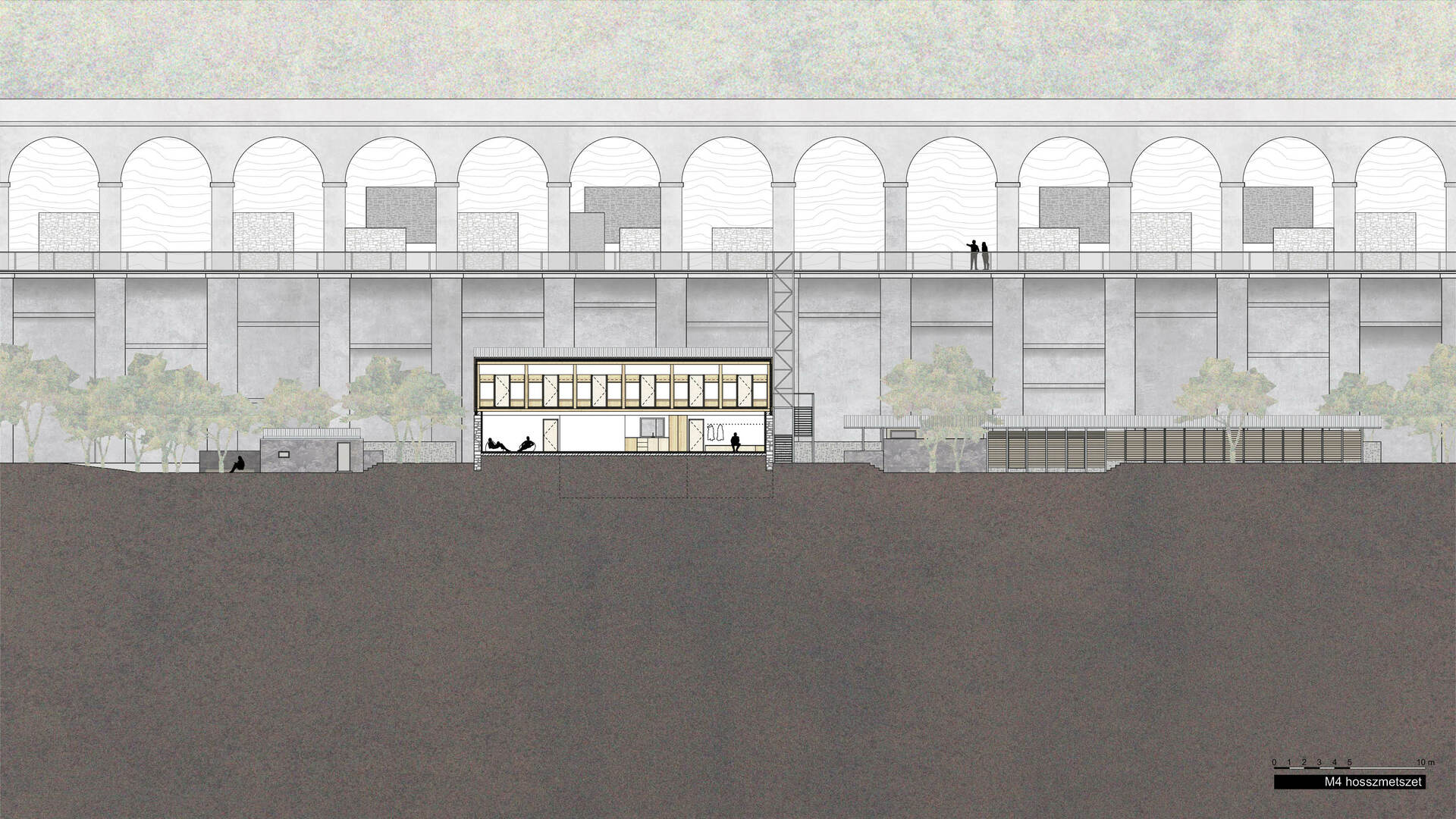

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — hosszmetszet

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék látvány

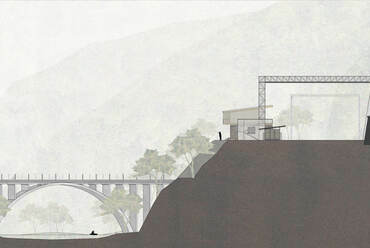

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — déli homlokzat

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — keleti homlokzat

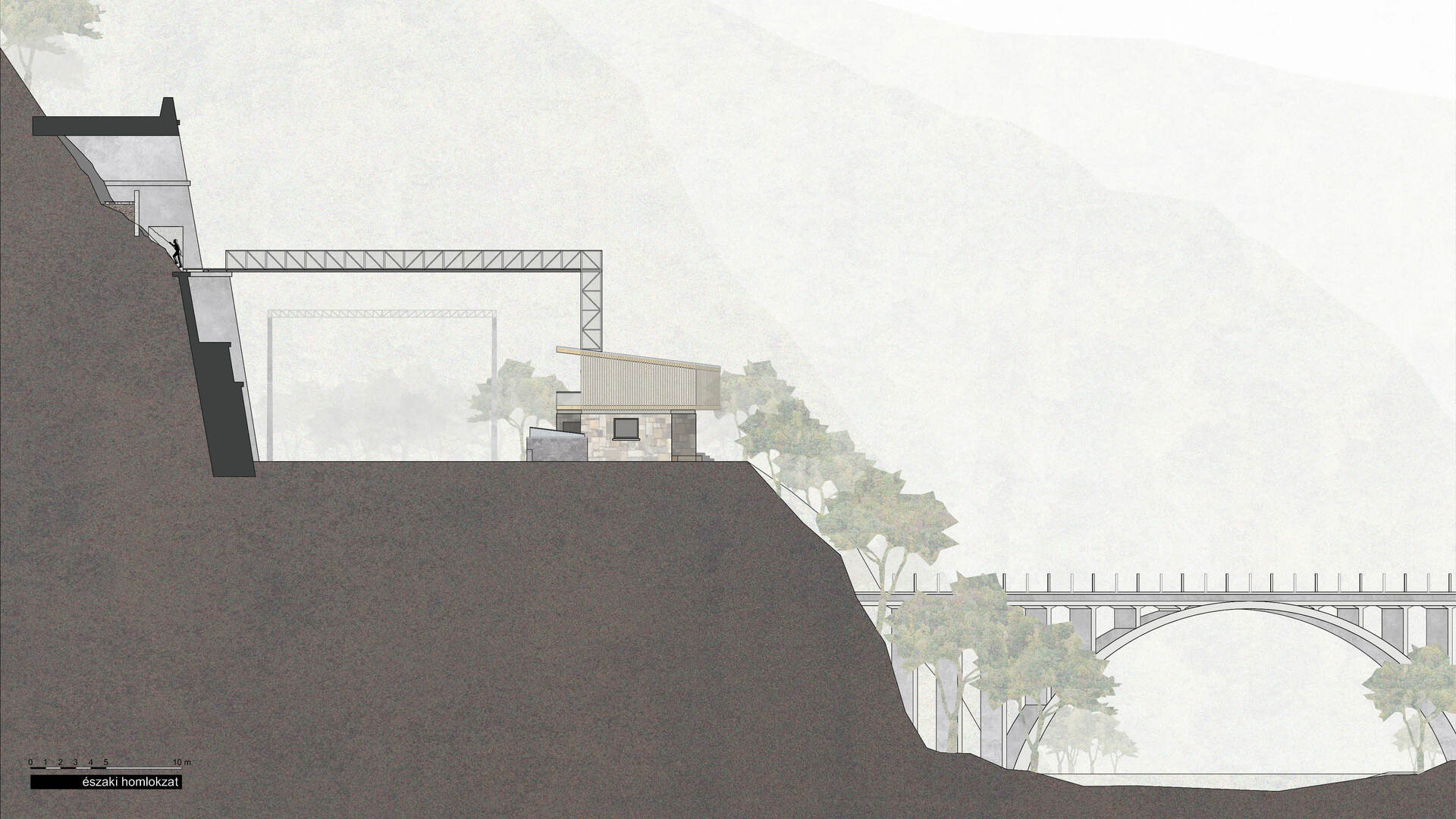

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — északi homlokzat

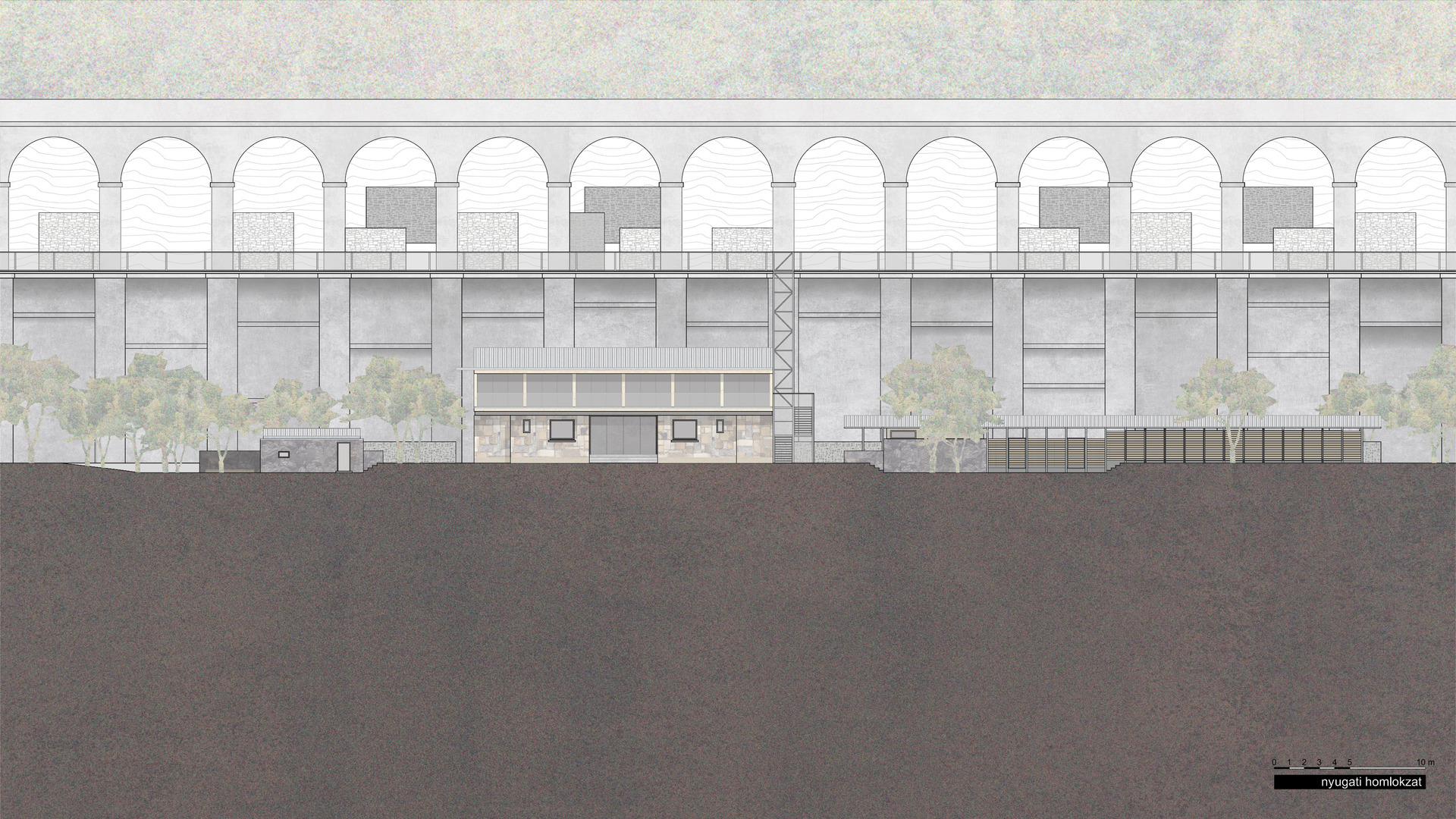

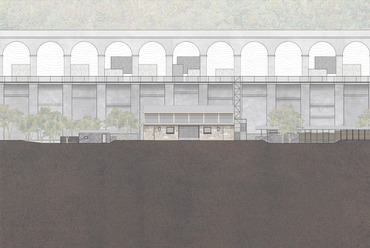

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — nyugati homlokzat

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak makettfotó

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak alaprajz

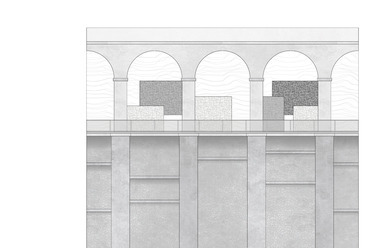

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak homlokzat

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak metszet

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak látvány

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak festmény

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — híd látvány

?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszínrajz
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszín fotó
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — fotó + beavatkozások
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — meglévő állapot + bontások
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — telepítési elv
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszínrajz festmény
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — metszet festmény
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — festmény
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék makettfotó
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — földszint alaprajz
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — raktár keresztmetszet
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — földszint látvány
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék látvány
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — emelet alaprajz
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — szoba látvány
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — keresztmetszet
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — szauna keresztmetszet
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — hosszmetszet
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék látvány
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — déli homlokzat
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — keleti homlokzat
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — északi homlokzat
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — nyugati homlokzat
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak makettfotó
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak alaprajz
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak homlokzat
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak metszet
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak látvány
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak festmény
?>
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — híd látvány
1/30

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszínrajz

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszín fotó

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — fotó + beavatkozások

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — meglévő állapot + bontások

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — telepítési elv

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszínrajz festmény

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — metszet festmény

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — festmény

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék makettfotó

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — földszint alaprajz

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — raktár keresztmetszet

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — földszint látvány

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék látvány

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — emelet alaprajz

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — szoba látvány

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — keresztmetszet

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — szauna keresztmetszet

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — hosszmetszet

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék látvány

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — déli homlokzat

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — keleti homlokzat

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — északi homlokzat

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — nyugati homlokzat

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak makettfotó

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak alaprajz

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak homlokzat

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak metszet

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak látvány

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak festmény

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — híd látvány

Menedék a Zsil-völgyében – Kovács Áron diplomaterve
Épülettervek/Hallgatói terv

Menedék a Zsil-völgyében – Kovács Áron diplomaterve

2022.08.29. 10:00
MÉD

Projektinfó

Földrajzi hely:
Zsil-völgy, Románia

Építészek, alkotók:
Kovács Áron

Címkék:
bivak, mome, rafting, túra

Vélemények:
1

Menedék a Zsil-völgyében

Tervezés éve:
2022

Stáblista

Témavezető: Kovács Csaba

Mestermunka konzulens: Vass-Eysen Áron

Szakdolgozat konzulens: Haba Péter

MÉD:

„...csak akkor építünk, ha a funkció megalapozott, csak oda építünk, ahol indokolt és csak akkora léptékben amekkora szükséges..." – ez a vezérelv, mely röviden és velősen határozza meg Kovács Áron diplomamunkáját.

Fogadóház

Mestermunkám tervezési helyszíne Romániában, a Zsil-völgy Nemzeti Parkban található Szurdok-szoros. A Zsil folyó hegyszorosa a Déli-Kárpátokban, a Vulkán- és Páring-hegység között húzódik. A Zsil-völgye (Petrozsényi-medence) a 19. század végén megkezdődő széntermelésig gyéren lakott terület volt. Ekkor gyorsult fel a környék benépesítése és alakultak ki a bányavárosok (Petrilla, Petrozsény, Vulkán, Lupény). A 90-es évek végétől a széntermelés jelentősen csökkent, amely a bányák többségének bezárását vonta maga után. Ezáltal a völgy lakossága is fokozatosan redukálódott; megnőtt a nyugdíjasok és munkanélküliek száma, amelynek következménye az életszínvonal rohamos romlása volt. A fenti tényezők együttese mind az épített, mind a természeti környezet folyamatosan növekvő elhanyagoltságához vezetett. Mivel a környéken jelentősebb ipari vállalatok nem alakultak ki ezért úgy gondolom, hogy a turizmus, a túrakultúra fellendítése választ jelenthet a környék épített és természeti környezeti adottságainak felhasználására. A Zsil folyó Románia legmagasabb fokozatú vadvize, WW3, a kajakozás, raftingozás egyedi lehetőségét biztosítja.

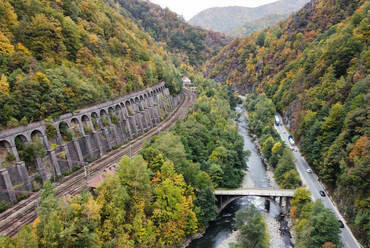

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszín fotó
2/30
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — helyszín fotó

A folyó mentén fellelhető hegységek, mészkőcsúcsok, barlangok, vízesések végtelen lehetőséget kínálnak a természetjáróknak, túrázóknak, sportolóknak. A szoros vad természeti adottsága és az itt áthaladó országút és vasút monumentális műépítményei jellegzetes összképet alkotnak. A völgyben több, funkciót vesztett vasúti épület található. A Pietrele Albe vasútállomás, a rafting túra legizgalmasabb szakaszának a kiszálló pontjánál helyezkedik el. Az állomás közelében lévő, funkciót vesztett vasúti épületegyüttes és a mögötte elhúzódó támfal adottságai és elhelyezkedése lehetővé teszik, hogy a meglévő épület egy menedékház, a két melléképítmény a szükséges kiegészítő helyiségek funkcióját töltsék be, továbbá a támfalon bivakok kerüljenek kialakításra.

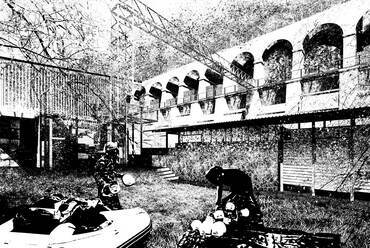

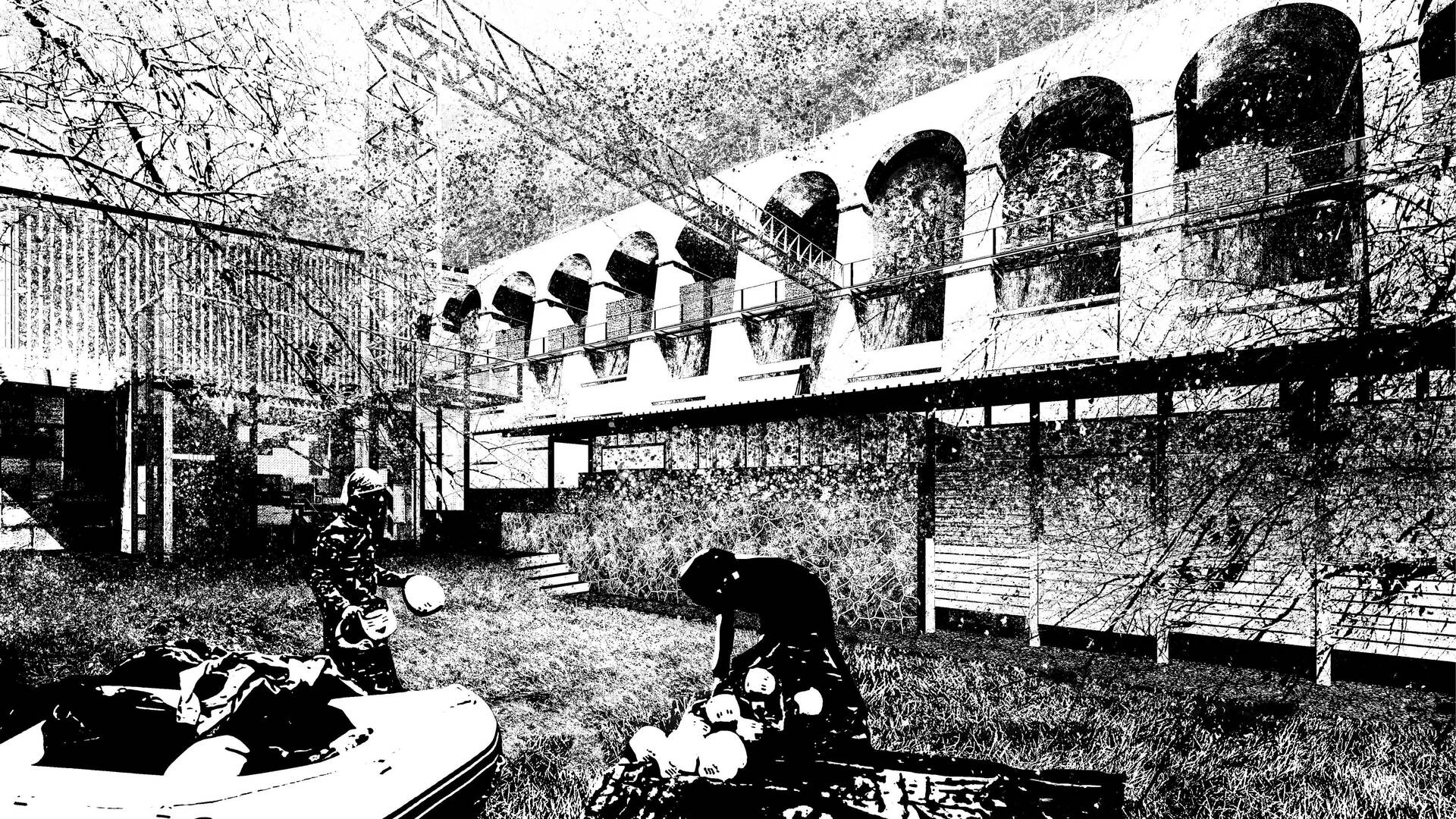

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék látvány
19/30
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — menedék látvány

A tervezési program – figyelembe véve az elméleti kutatásom tanulságait – a funkció és a helyszín megismerésén alapszik. Szempont, hogy a meglévő építmények a lehető legkisebb beavatkozással fogadják be az új funkciót úgy, hogy a régi épületek kőépítészetének jellegzetes karaktere megmaradjon és szerves része legyen az új egésznek. Az építés ökológiai lábnyomának minimalizálása érdekében a hozzáépítés jellemzően könnyűszerkezetes technológiával történik. Anyaghasználat szempontjából fontos, hogy a környéken fellelhető anyagok és a tervezési helyszínen található, újrahasznosítható tárgyak alkalmazásra kerülnek. Ilyenek a sínszelvények igénybevétele a bivakok megközelítéséhez szükséges áthidalásoknál, vagy a vasúti talpfák felhasználása a padok és fekvő helyek kialakításához, végül pedig a bontásokból fennmaradó cserép és tégla hasznosítása – gabion kosár megtöltéséhez – korlátot képező tájépítészeti elemként.

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — festmény
8/30
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — festmény

A hegyszoros adottságaiból kifolyólag a meglévő építmények lineárisan vannak telepítve a folyó mentén. Az egyik oldalról a völgy meredeken emelkedő oldala miatt kialakított támfal és az alatta elhúzódó három sínpár képez határt. A folyó felől a meredek sziklás part szegélyezi a területet. A helyszín és a meglévő hármas épületegyüttes adottságából kialakuló privát jellegű zöldfelületek megőrzése és hangsúlyozása építészeti szándék az új funkció integrálásakor.
A program, a helyszín és a meglévő épületek adottságaiból fakadóan a különböző funkciót betöltő építmények a helyszínre való érkezést követően a következő sorrendben tárulnak fel: Az evezős felszerelés-, kerékpártároló és öltöző könnyűszerkezetes, fedett-árnyékolt és fűtetlen terek, amelyek szervesen csatlakoznak a meglévő melléképítményben kialakított mosdóhelyiséghez. A tároló kialakítása lehetővé teszi a későbbi bővíthetőség lehetőségét. A központi, meglévő épületben kerül kialakításra a közösségi tér: konyha-étkező és mosdó. Az emeleten, CLT panelekből, ráépítéssel kerül kialakításra 6 db. 4 fős szoba, külön-külön WC- és zuhanyhelyiséggel kialakítva, figyelembe véve a gyermekekkel érkező családok igényeit. A pincében gépészeti helyiség és tároló kap helyet. A kompozíciót a harmadik meglévő építmény zárja, amelyben egy szauna, az ehhez tartozó öltöző és zuhanyzók kaptak helyet.

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak metszet
27/30
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak metszet

A bivakok az építmények mögött elhúzódó 24 m magas támfalhoz épülnek hozzá. A 12,5 m magasan kialakított boltívek karakterisztikájából kifolyólag a menedék funkciója szerinti fő szempontok adottak: védelmet nyújt a környezeti kitettségekkel szemben. Ennek következtében minimális építészeti beavatkozással alakíthatók ki a lényegében sátor helyeknek megfelelő táborozó felületek. A bivakok gabion technológiával kerülnek kialakításra – felhasználva az erózió következtében felgyűlt sziklatörmeléket – organikusan lekövetve a boltívekben megmutatkozó sziklák adottságait. A támfalon kialakított szálláshelyek biztonságos megközelítése érdekében egy híd kerül kialakításra a sínek fölött, mely a beavatkozás optimalizálására való tekintettel egy közlekedő magra van felfűzve, amelyről elérhető a pince, a közösségi tér és az emeleten kialakított szobák.

Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak látvány
28/30
Menedék a Zsil-völgyében — Kovács Áron diplomaterve, 2022. — bivak látvány

Bivak

A diplomatárgyam célja, hogy bemutassam a mestermunkám tervezési helyszínét és a programot megalapozó sportokat egy rövidfilmen keresztül, figyelembe véve a szakdolgozatom egyik legfontosabb tanulságát: „...csak akkor építünk, ha funkció megalapozott, csak oda építünk, ahol indokolt és csak akkora léptékben amekkora szükséges...". A rafting túra kiszálló pontjánál és a különböző túraútvonalak centrumában található 24 m magas támfal jellegzetes karaktere és a hozzáépítendő bivakok rendhagyó helyzete miatt szükségesnek éreztem, hogy megvizsgáljam, hogy a helyszín alkalmas-e a tervezett funkció befogadására. A műtárgy egyik boltívében egy függőágyat feszítettem ki. Az installálást minimális beavatkozással vittem véghez. A vasbeton oldalfalak megfúrását követően, egy-egy szemescsavart rögzítettem a furatokba. Az ott eltöltött idő, a természeti és épített környezet lenyűgöző összhatása és egyedi térélménye igazolja a mestermunkám tervezési helyszínét.

Kovács Áron

szerk.: Nagy Zoltán

Vélemények (1)
Pákozdi
2022.08.31.
10:05

Hány vonat halad át naponta (és főleg: éjjel) a völgyben, a bivakok alatt?
