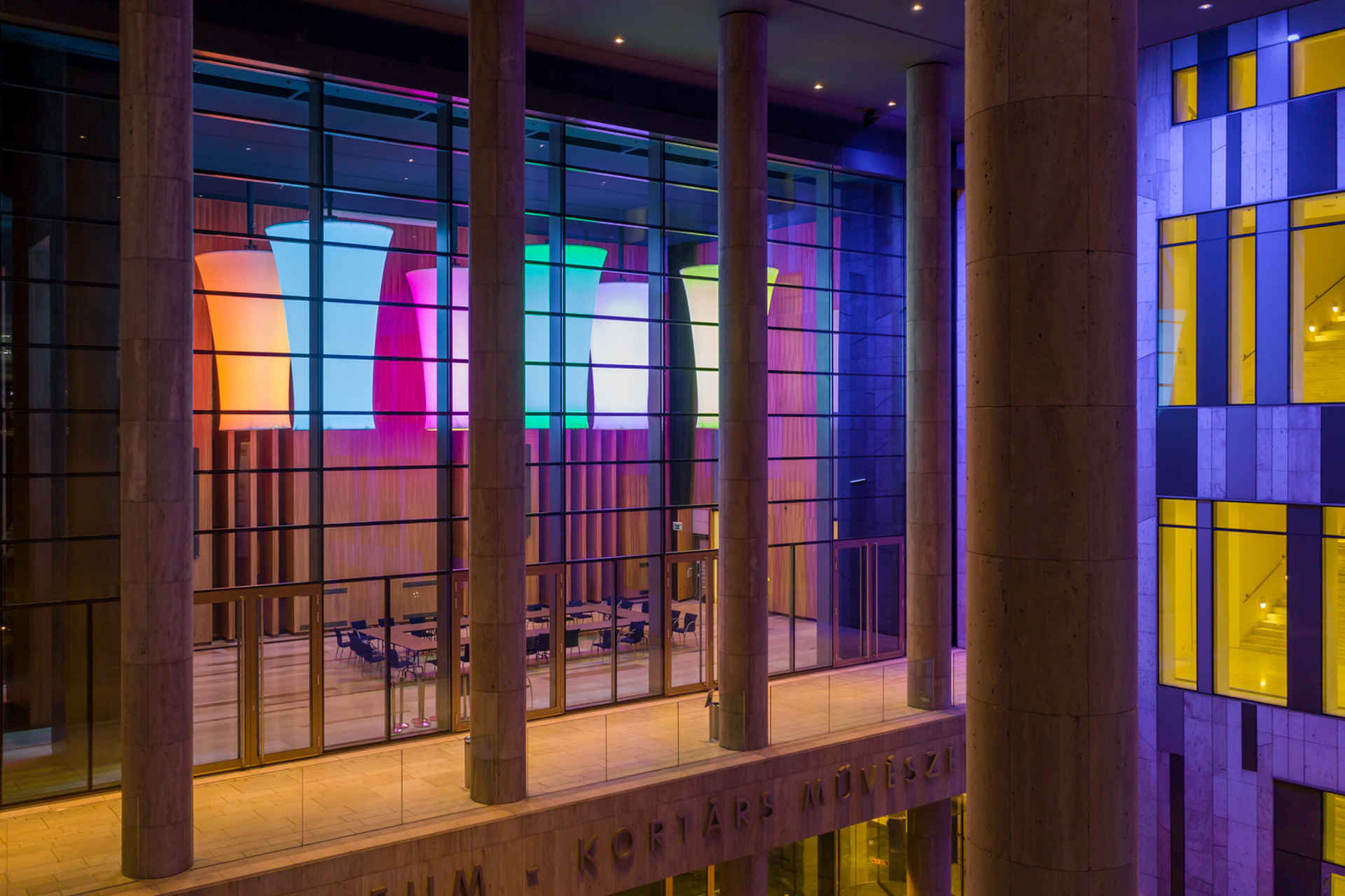

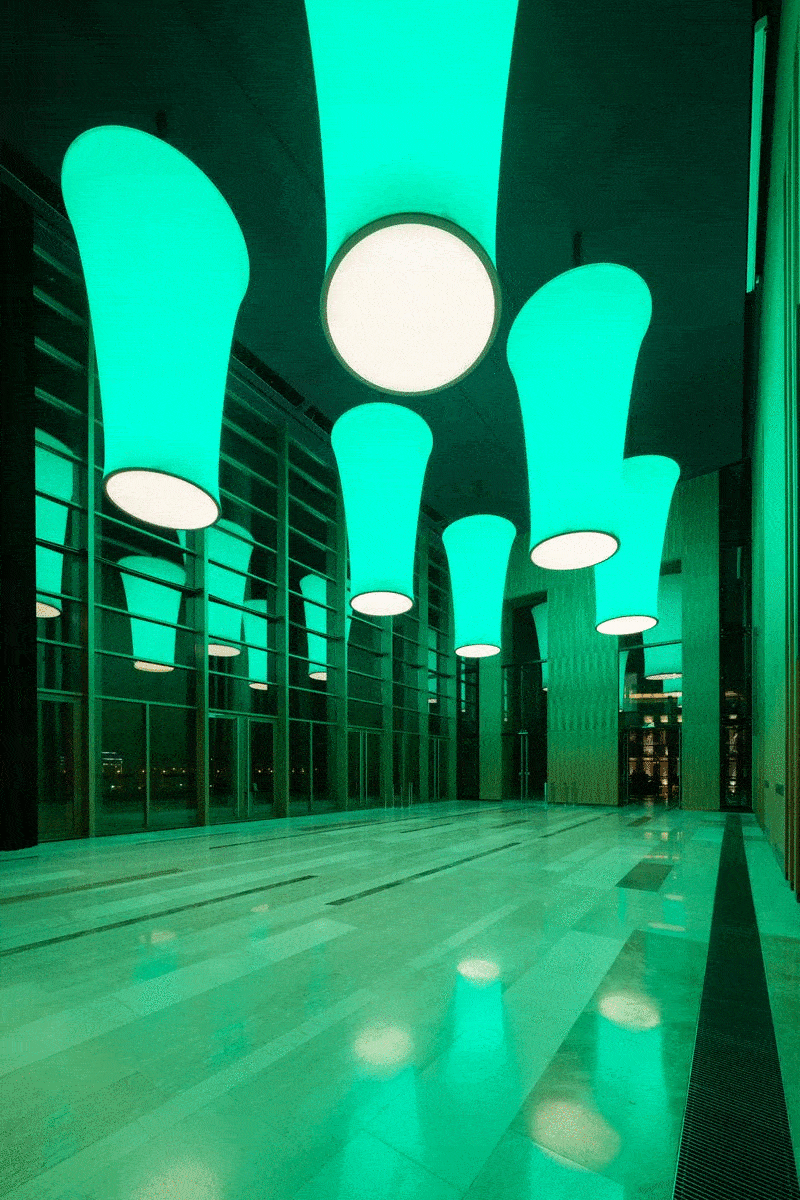

Müpa Üvegterem, fotó: Hlinka Zsolt

?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
?>
Müpa Üvegterem, fotó: Hlinka Zsolt
1/11

Müpa Üvegterem, fotó: Hlinka Zsolt

Új fényben az Üvegterem
Design/Belsőépítészet

Új fényben az Üvegterem

2020.11.18. 15:03

Cikkinfó

Támogatott tartalom

A Design rovatot támogatja a

Földrajzi hely:
Budapest

Cég, szervezet:
Lysis-Project Kft.

Termék, technológia:
világítástechnika

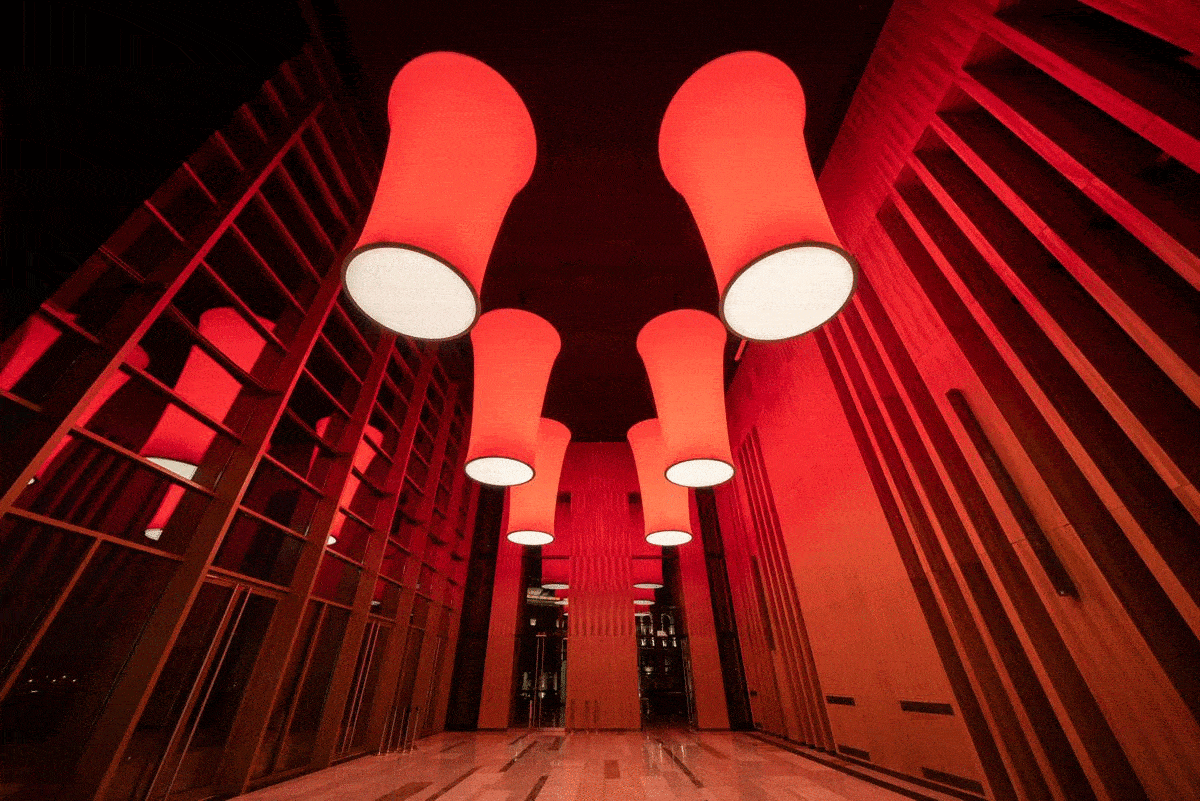

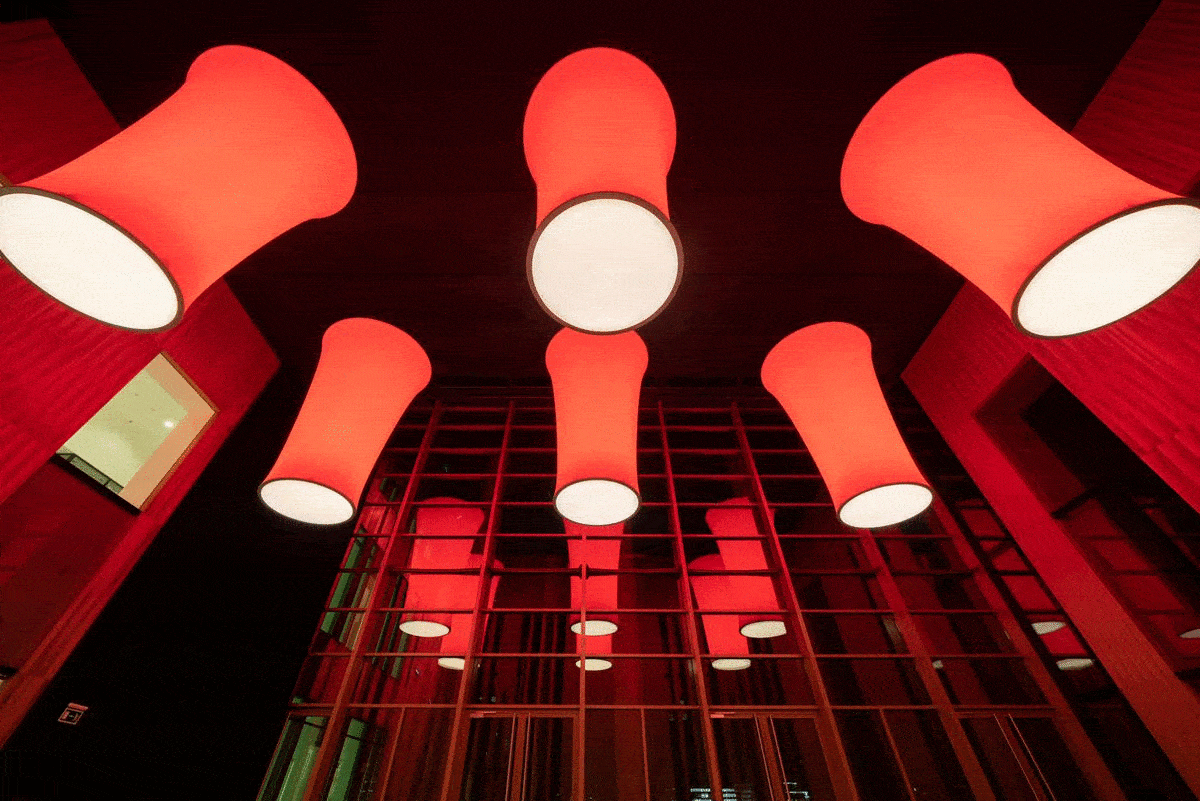

A Müpa Üvegtermébe 15 évvel ezelőtt a függesztett feszített fóliás csillárokba kompakt fénycsöves és színes fénycsöves világítás került, amit most a kor legfejlettebb technológiájú vezérelt LED világítása váltott fel. A Lisys-Project által tervezett új LED-es világítással szerelt csillárok akár intenzív élénk színekben, vagy finom pasztell árnyalatokban, de különböző színhőmérsékletű fehér színben is pompázhatnak.

A Lisys-Project, a Gránit-Pólus Facility Management Kft. megbízásából megtervezte a Müpa és a Ludwig Múzeum többfunkciós exkluzív tere, az Üvegterem világításának felújítását, végrehajtotta a teljes kivitelezést, kialakította az új vezérlőrendszert, valamint leszállította az összes világítási anyagot.

Müpa Üvegterem, fotó: Hlinka Zsolt
10/11
Müpa Üvegterem, fotó: Hlinka Zsolt

A világítás tervezésekor felmerült elvárások – környezetbarát, fenntartható technológia, vezérelhető, fehér és színes világítás, ami a tér funkcióváltását is leköveti, a rendelkezésre álló tér teljes bevilágítása – maradéktalanul megvalósultak a vezérelhető LED-es világítás kialakításával.

A tervezés során különös figyelmet fordítottunk arra, hogy, milyen távolságba kell elhelyezni a LED modulokat ahhoz, hogy egységes és homogén legyen a világítás. Az árnyékmentes világítást a tápegységek elrejtésével oldottuk meg: a LED modulok mögött lévő lemezre erősítettük őket. A hatékony és csendes hűtés kivitelezése fontos szempont volt, így minden csillárban megfelelően méretezett hűtőbordát helyeztünk el az összes LED modulhoz.

Müpa Üvegterem, fotó: Hlinka Zsolt
8/11
Müpa Üvegterem, fotó: Hlinka Zsolt

Az új csillárokkal az alkalmanként konferenciateremként funkcionáló helyiség akár 1000 luxos megvilágítása sem okoz gondot. A lámpatestek alját a célnak megfelelően módosítottuk. Lézervágóval méretre vágattunk egy 1,5 m átmérőjű 5 mm vastag alumínium lapot. Ennek egyik oldalára a meleg fehér nagy teljesítményű és nagy fényáramú (4500 lm/méter) LED modulok, a másik oldalára pedig a tápegységek vezérlői kerültek, szem előtt tartva, hogy a feszített fóliától megfelelő távolságban és megfelelő osztással egyenletes legyen a megvilágítás. Minden lámpatestnél az alumínium korongra további LED szalagokat raktunk a biztonsági világítás számára, így a biztonsági világítási követelményeknek is megfelelnek a csillárok.

Müpa Üvegterem, fotó: Hlinka Zsolt
6/11
Müpa Üvegterem, fotó: Hlinka Zsolt

Lámpatest felépítése

Felső rész kialakítása: A felső rész belső magja egy 6 oldalú hasáb. Minden oldalra 3-3 sávban kerültek fel az 5 színű (RGB WW CW) LED szalagok. Minden oldalhoz egy-egy tápegység és 5 csatornás DMX vezérelhető LED driver tartozik.

Alsó rész kialakítása: A 3000K-es LED csíkok egy 150 cm átmérőjű, 5 mm vastag alumínium lemezre kerültek felszerelésre a működtető egységekkel együtt, ami biztosítja a megfelelő hűtést. A teljes alsórészt két-két tápegység és DMX vezérelhető LED driver működteti. Az alsó részre került még 3 sávban biztonsági világítási áramkörre kötött LED csík is, mely csak feszültségkieséskor kapcsol be, nem része a normál világításnak.

Müpa Üvegterem, fotó: Hlinka Zsolt
3/11
Müpa Üvegterem, fotó: Hlinka Zsolt

A vezérlő rendszer felépítése

A vezérlőrendszer központja egy STICK-DE3 fali kezelőegység melynek DMX kimenete a mögötte található W-DMX adóba van csatlakoztatva. Minden egyes csillárban található egy-egy W-DMX vevő, melyek veszik a W-DMX adó jelét, ily módon vezeték nélküli a csillárok vezérlése. Ezek a W-DMX vevők csatlakoznak a csillárokban lévő DMX driverekhez. Lehetőség van a rendszerre egy küldő DMX vezérlő eszközzel rácsatlakozni a kezelő panel mellett található DMX (XLR csatlakozó) bemeneten keresztül.

A Lisys-Project Kft. munkatársai a cég megalakulása óta azért dolgoznak, hogy a felmerülő világítástechnikai problémákra a megrendelő igényeit messzemenőkig kielégítő, hosszú távon fenntartható megoldást találjanak.
