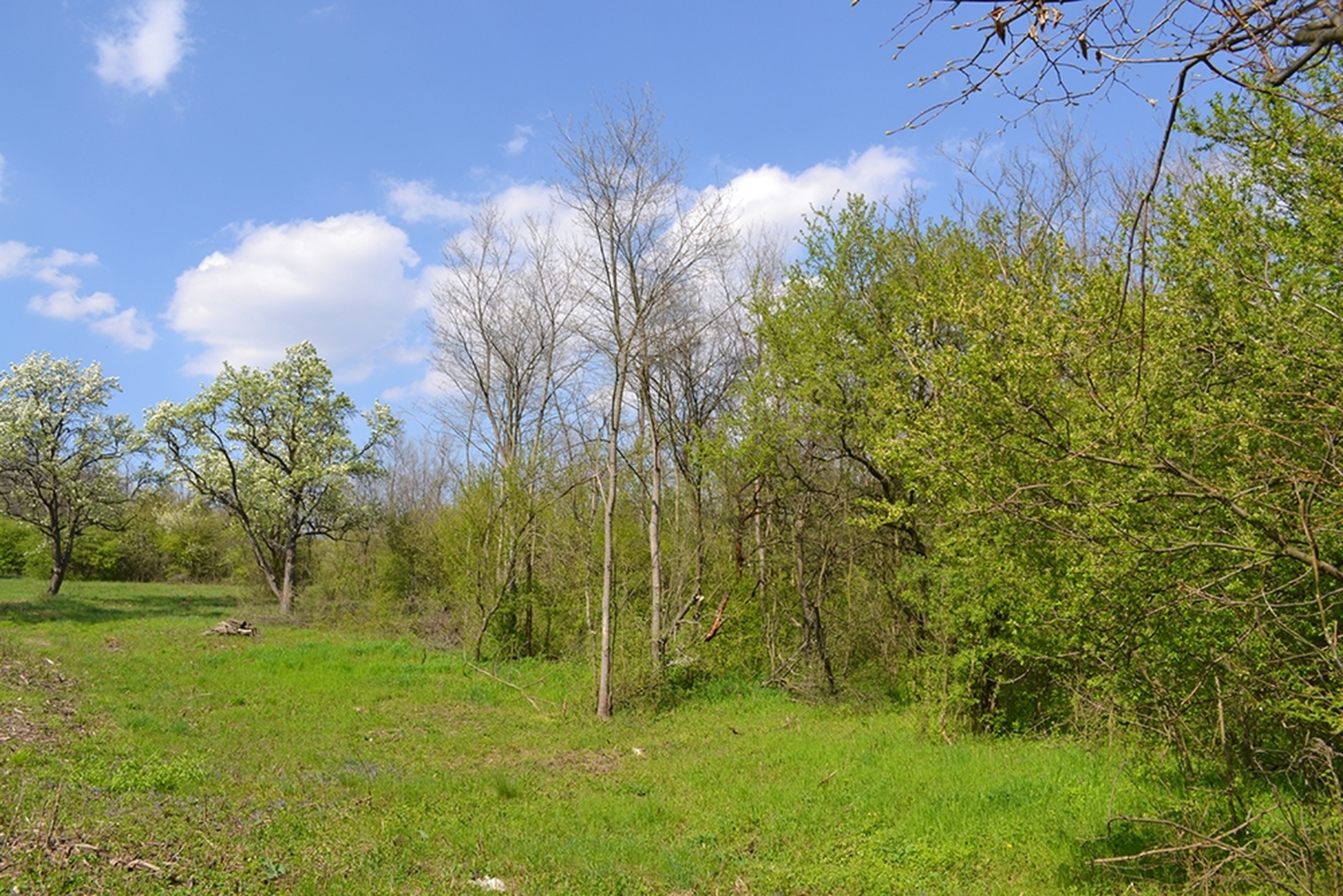

Helyszín fotó
?>
Helyszín fotó
?>
Helyszín fotó
?>
Kubinyi György
?>

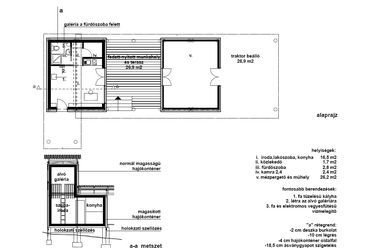

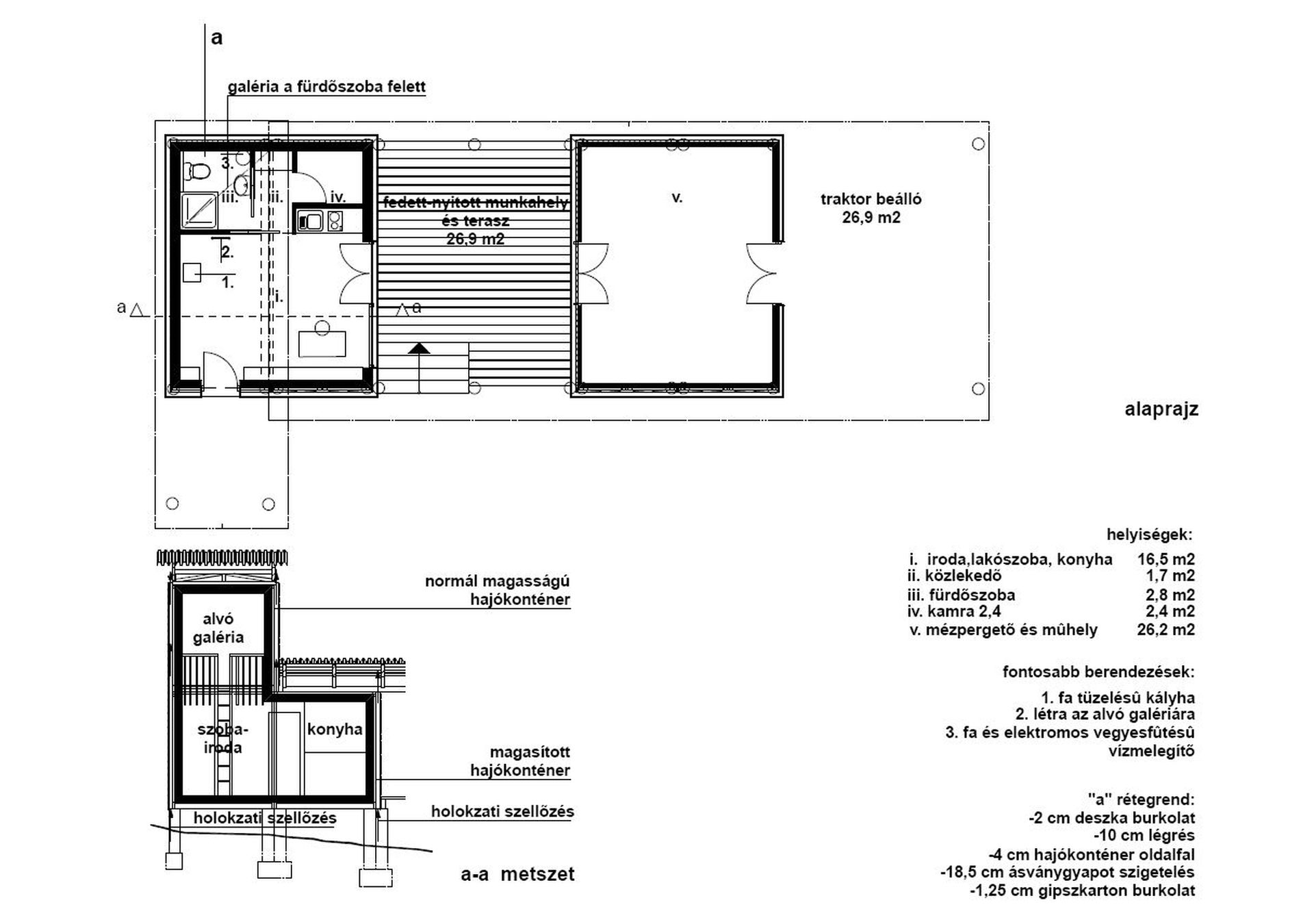

Alaprajz
?>
Címlap
1/12

Látványterv I.

Biogazdasági tanyaközpont és méhészet
Épülettervek/Ipari és kereskedelmi épület

Biogazdasági tanyaközpont és méhészet

2014.09.15. 13:15
MÉD

Projektinfó

Építészek, alkotók:
Kubinyi György

Földrajzi hely:
Magyarország, Bodmér, Kazánhegy

Biogazdasági méhészet telepének terve

URL:
Archimedia Bt.

Tervezés éve:
2013

Bruttó szintterület:
130 m2

Stáblista

statika: Dr. Sajtos István
geodézia: Kiss József
it munkatárs: Csíkszentmihályi Bence

MÉD:

Letölthető dokumentumok:

Az alacsony költségvetésű, környezetbarát farmház terve Bodmérra, pontosabban Bodmér külterületén található Kazánhegyre készült. Kubinyi György terve hajókonténerek felhasználásával számol.

A tanyaközpont célja időszakosan használt lakó- és iroda egység kialakítása, valamint a méhészethez kapcsolódó munkák (pergetés, méz kiadagolása, kaptárok javítása, keretek készítése, javítása) zárt és fedett-nyitott munkahelyeinek kialakítása, valamint egy traktor állás kiépítése. Az épületegyüttest jellemzően egy-két ember használja majd.

Látványterv I.
1/12
Látványterv I.

A terv 20 lábas normál és magasított hajókonténerekre alapul, amikből Magyarországon is nagy mennyiség forog a piacon. A terv használt, de a beépítés előtt felújított hajókonténerekkel dolgozik. Az épület kis súlya miatt elegendő pontalapozásokat készíteni, amikre kör keresztmetszetű vasbeton pillérek támaszkodnak. Ezek a szálcement csövekbe szerelt vasbeton tartók hordják a konténereket. A megmaradó, látszó szálcement (eternit) zsaluzat festhető, az időjárásnak ellenáll. A konténerek a pillér tetejére rögzített (a pillérbe öntött acél fogadó szerkezethez hegesztett) acél papucshoz vannak lekötve.

A konténerek lábakra állításával minimálisra csökkentjük a beépítendő beton és a megmozgatott termőréteg mennyiségét és a konténerek acél szerkezetét távol tartjuk a talajpárától és a talajról visszacsapódó esőtől, télen felgyülemlett hótól.

Tervezett szerkezet
4/12
Tervezett szerkezet

A hőszigetelés a konténer belső felületeire kerül, így nem csak az alsó, hanem a konténerek felső szerkezeti csatlakozása (a tető ács-szerkezetéhez ) is nehézség nélkül kialakítható. A konténerek oldal illetve felső és alsó lemezei el lesznek távolítva a konténerek csatlakozásánál. Az épület oldalfalai szellőző légrés kialakításával deszka burkolatot kapnak.

Kubinyi György
