2012.07.24. 12:00
MÉD

A Magyar Energia Hivatal által kiírt, „Takarékoskodj a Föld energiájával!" pályázat második díját Serestyén Tamás és Jani Sándor Gábor, a Debreceni Egyetem hallgatóinak koncepciója kapta, akik egy 55 m2-es debreceni lakóépület ökologikus szemléletű felújításának és bővítésének koncepcióját készítették el, több különleges energiahatékonyságot növelő megoldást alkalmazva.

Tervezési feladat

A „Takarékoskodj a Föld energiájával!" hallgatói pályázat témája egy szabadon választott, meglévő lakóépület fenntartható felújításának-bővítésének, vagy egy új építésű lakóépület ökologikus szemléletű építészeti és épületszerkezeti tervezése, figyelemfelhívó céllal a természeti környezetünk építőipari túlterhelésére és az energiatakarékosságra.

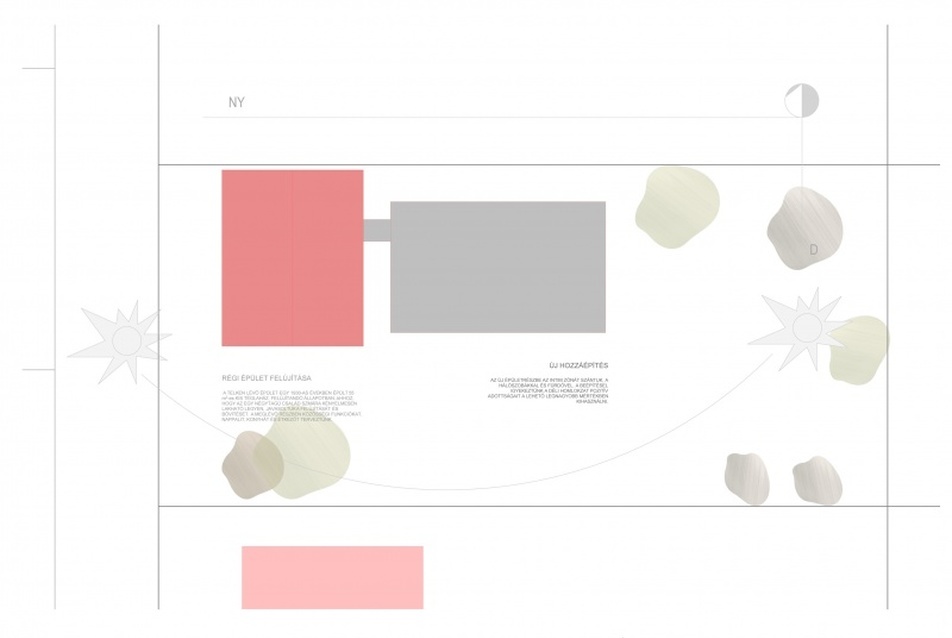

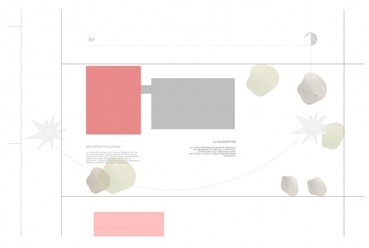

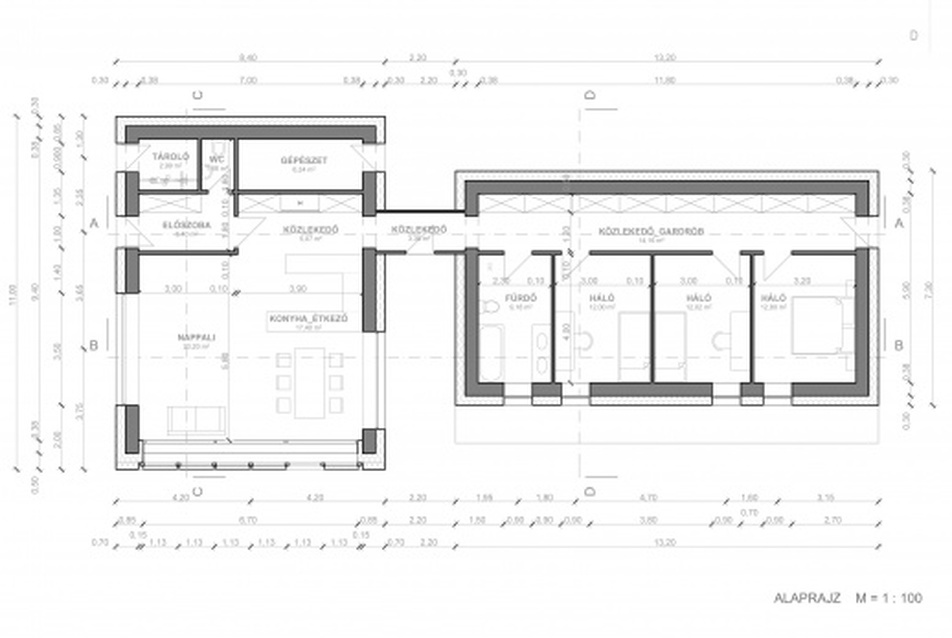

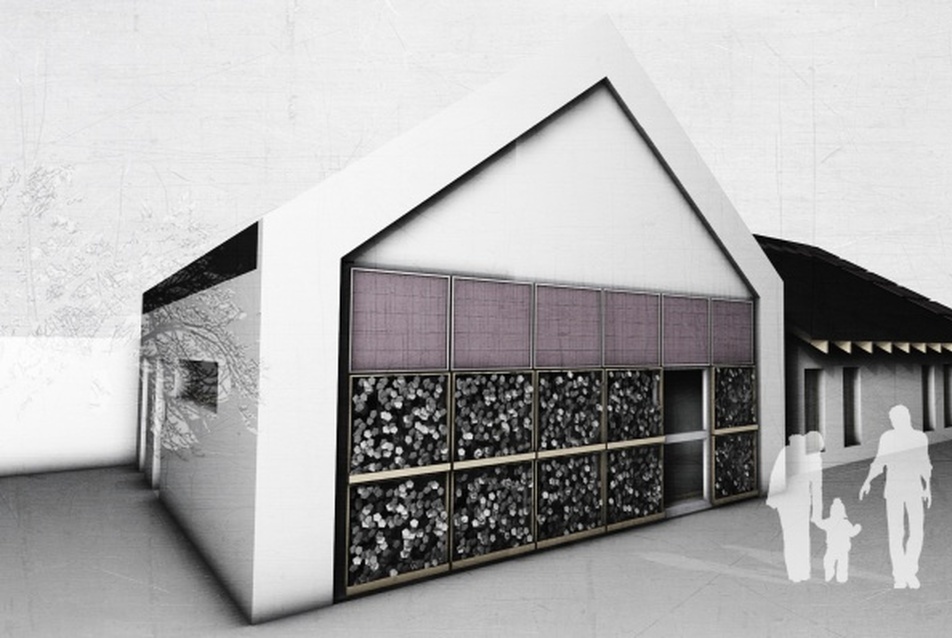

A választott épület egy 1930-as években épült, felújítandó állapotú, 55 m2-es kis téglaház. Ahhoz, hogy az egy átlagos család számára kényelmesen lakható legyen, átalakítást és bővítést javasoltunk. A meglévő részben a közösségi funkciókat, a nappalit, konyhát és az étkezőt helyeztük el, az új épületszárnyba az „intim zóna" került a hálószobákkal és a fürdővel. A beépítéssel igyekeztünk a déli homlokzat pozitív adottságait a lehető legnagyobb mértékben kihasználni.



„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
1/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

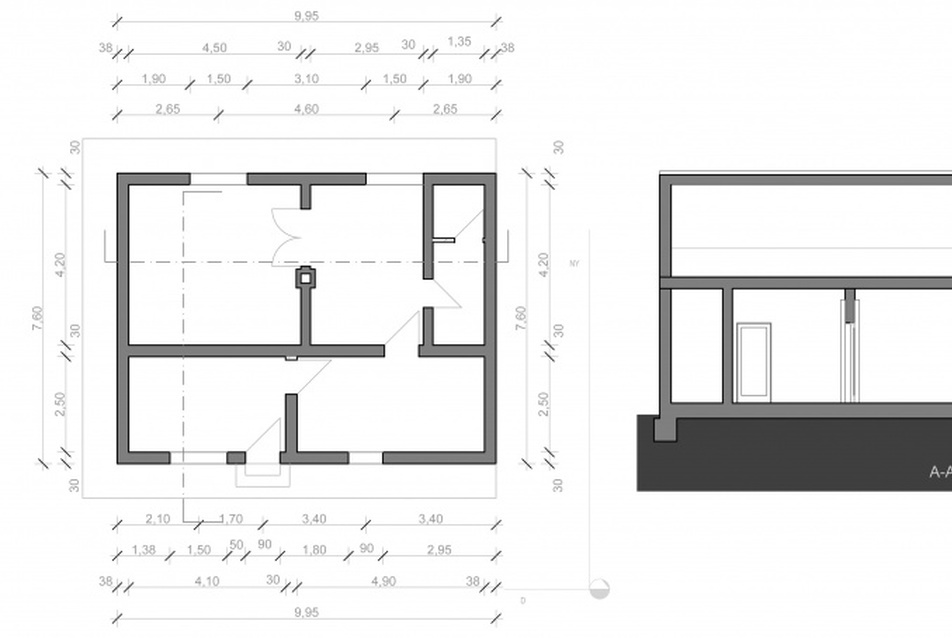

Régi épület felmérése
2/18
Régi épület felmérése

Régi épület felmérése
3/18
Régi épület felmérése

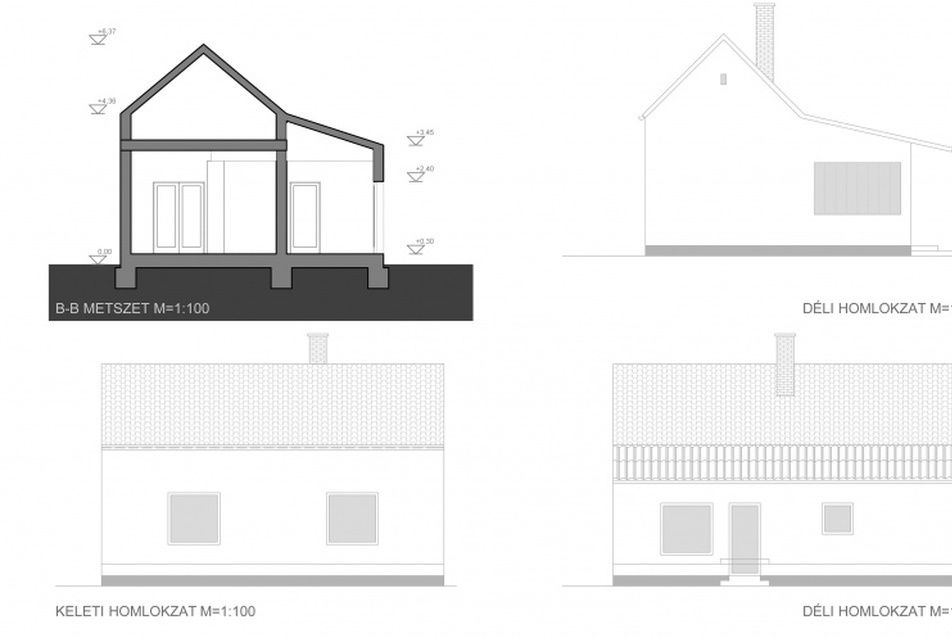

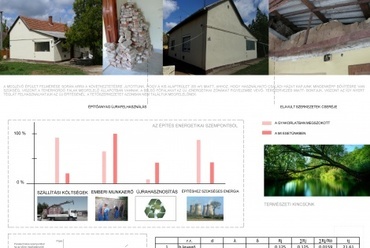

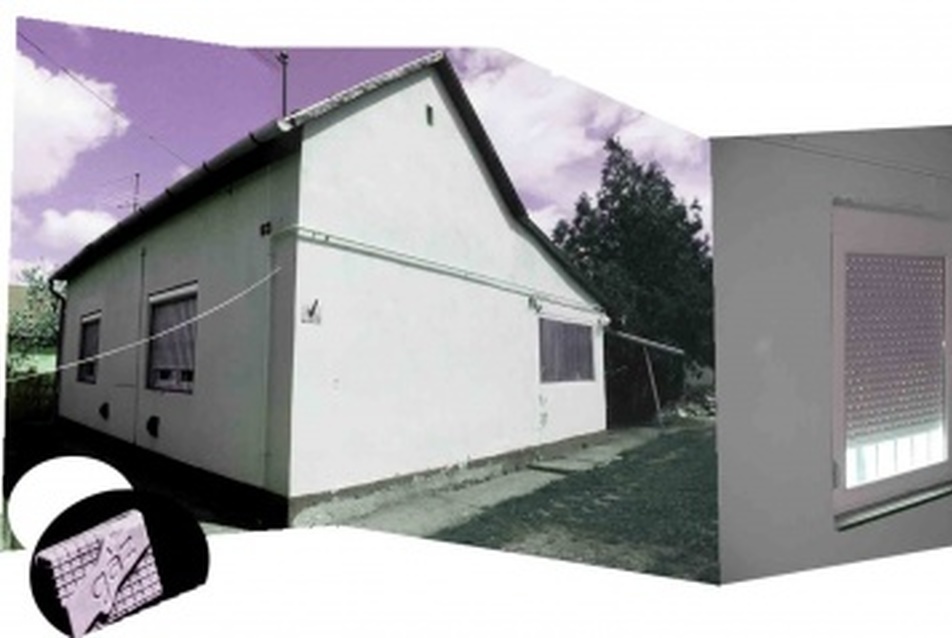

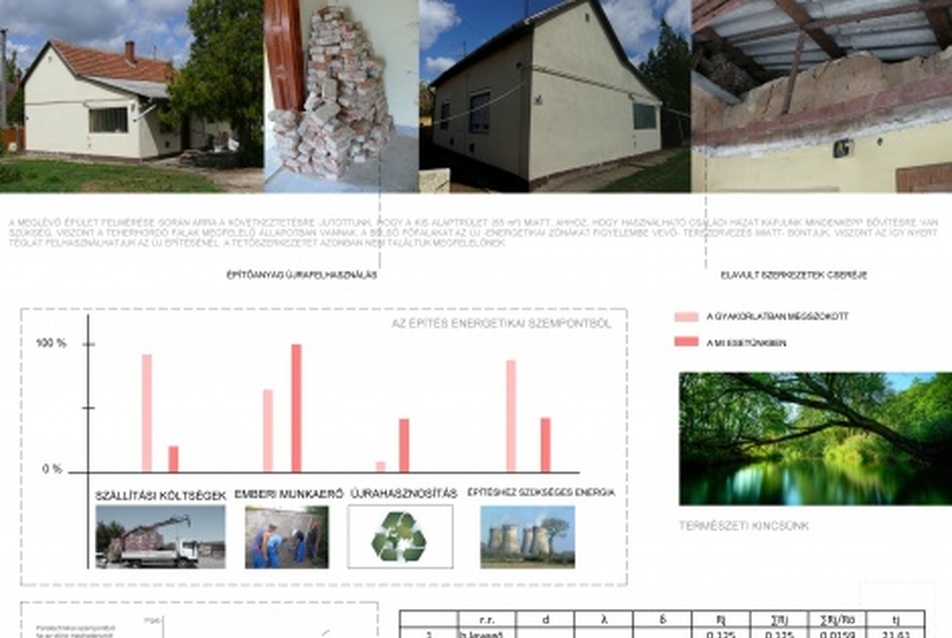

A meglévő épület felmérése során a teherhordó falakat megfelelő állapotban találtuk, így a külső falakat utólagos hőszigeteléssel láttuk el. A belső főfalakat az új - az energetikai zónákat figyelembe vevő - térszervezés miatt elbontjuk, viszont az így nyert kisméretű téglát felhasználhatjuk az építkezésnél.

Árnyékolástechnika, hőnyereség és elektromos energiatermelés

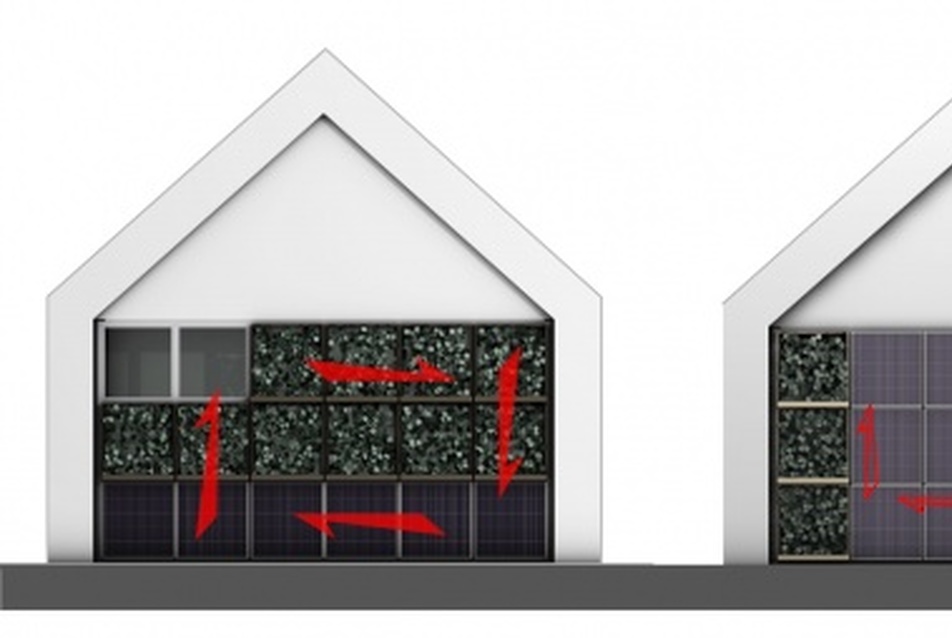

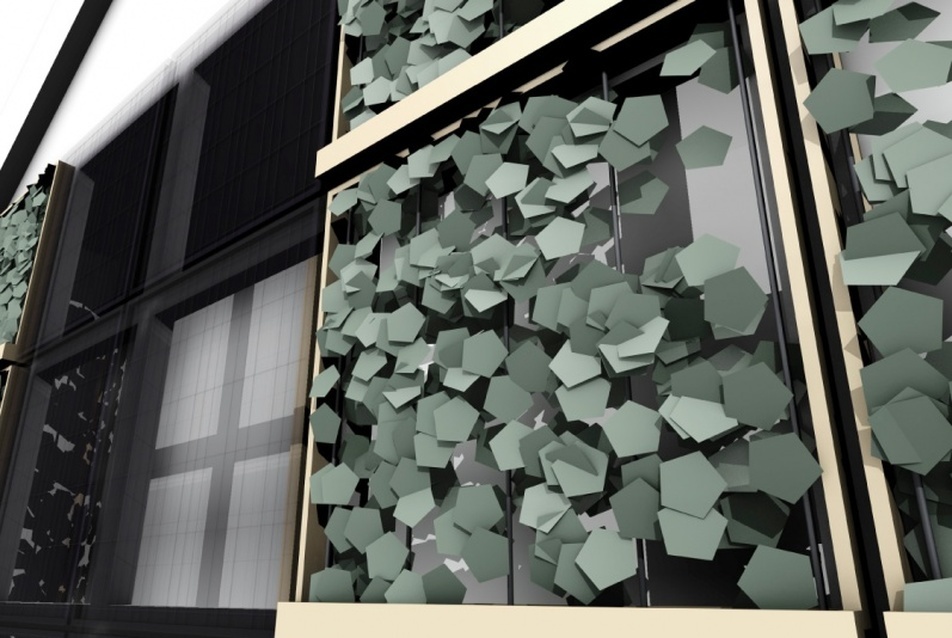

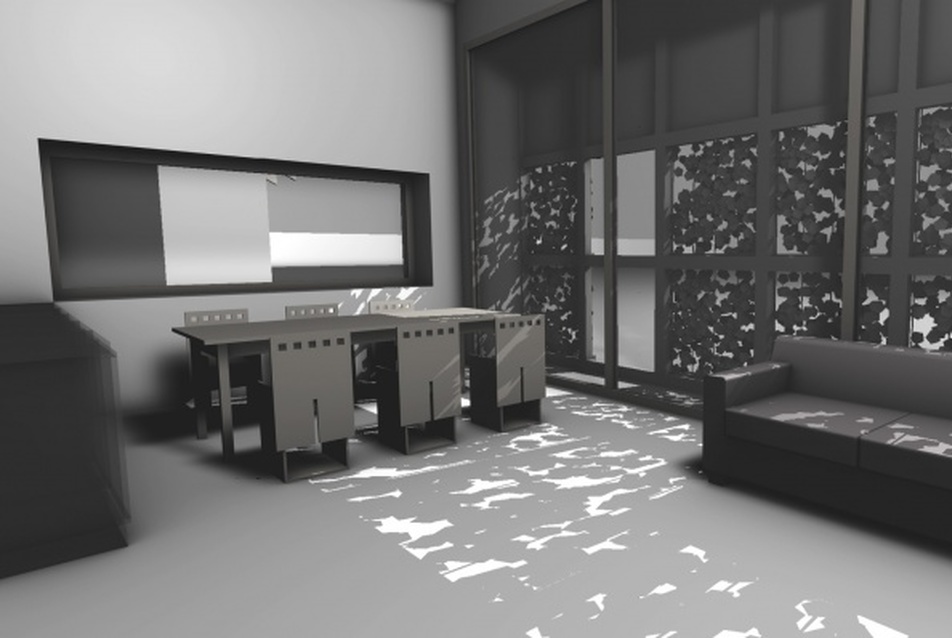

A régi épületrész teljes hőszigetelése és nyílászáró-cseréje után a déli homlokzatot a Nap hőjének hasznosítása miatt transzparenssé kívánjuk tenni, és mivel ezt a nyári túlzott felmelegedés ellen árnyékolni kell, egy napelemekből és lugas-keretekből álló, mozgatható panelrendszert alkalmaznánk, amely fényviszonyoktól függően (évszakonként) mechanikusan mozgatható. A nyári tűző napsütés ellen a dús kúszónövényzet (vadszőlő, lonc, trombitafolyondár) és a homlokzat felső szakaszában elhelyezett napelemek biztosítanának árnyékot. Télen a fény bejutása a vegetáció nélküli paneleken keresztül és az elemek alsó szakaszán való elhelyezésével érhető el.



„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
4/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

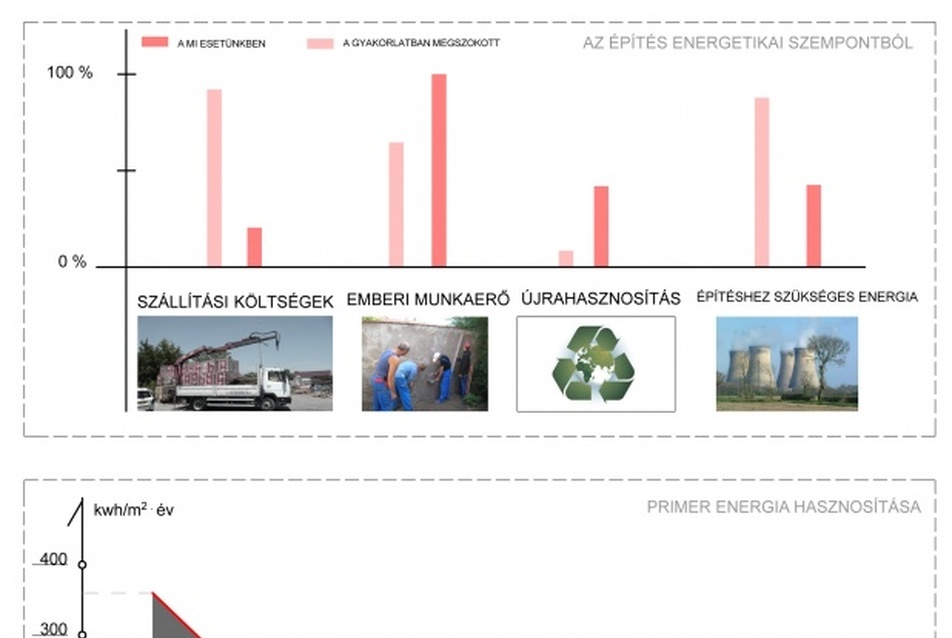

Energetika
5/18
Energetika

Gépészet
6/18
Gépészet

„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
7/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
8/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
9/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
10/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
11/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
12/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

Régi épület
13/18
Régi épület

„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
14/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

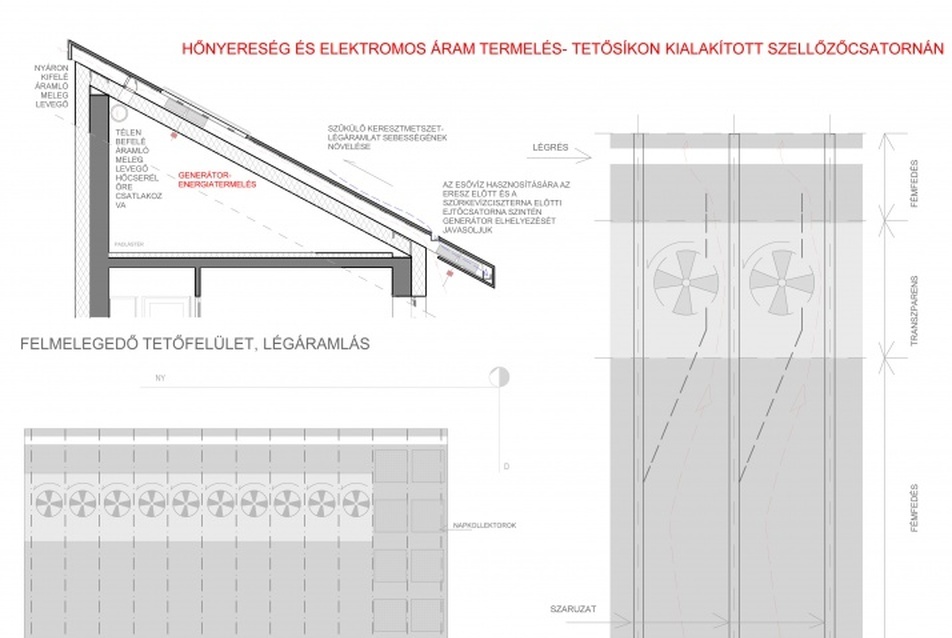

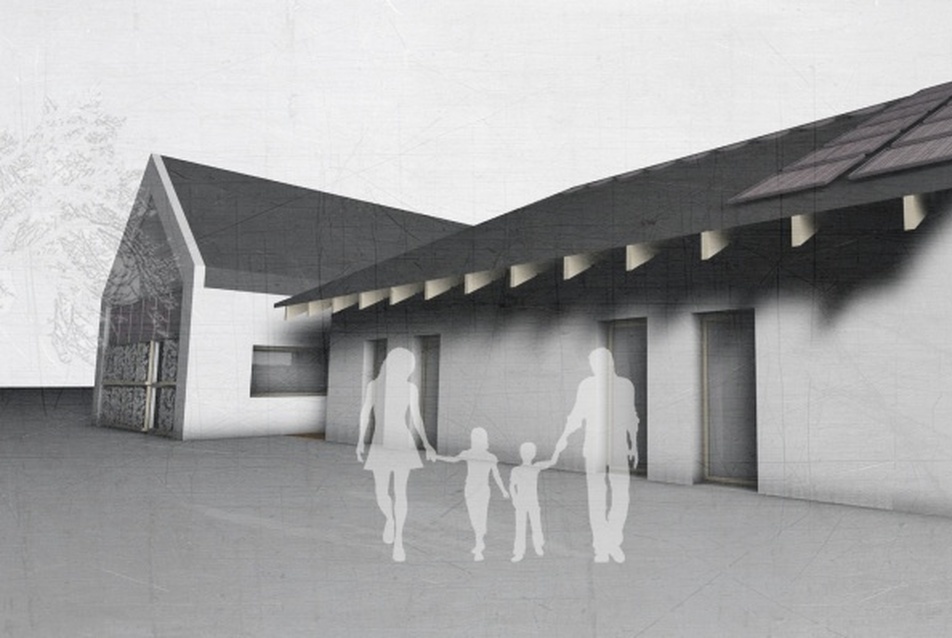

Az új épületrészen, a tető rétegrendjében egy olyan légcsatornát alakítunk ki, amelyben az eresznél beáramló és felmelegedő levegő (a déli irányba tájolt, napsütötte tetőfelületen) felfelé áramlik, és az itt elhelyezett „propellerek" és a rájuk kapcsolódó generátorok által energiát termel, hozzájárulva az új épületrész  elektromos áramellátásához. A tető légrésében felmelegedett és a gerincbe feláramló levegőt hőcserélővel szeretnénk a belső levegő frissítésére és fűtésére használni.



„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
15/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
16/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor
17/18
„Takarékoskodj a Föld energiájával!” hallgatói pályázat, II. díj – Serestyén Tamás, Jani Sándor Gábor

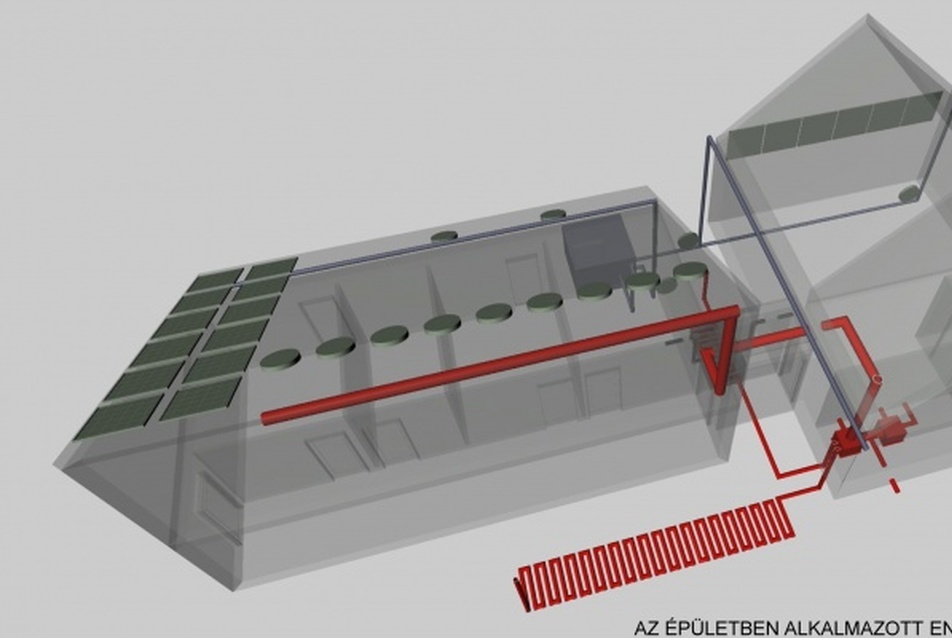

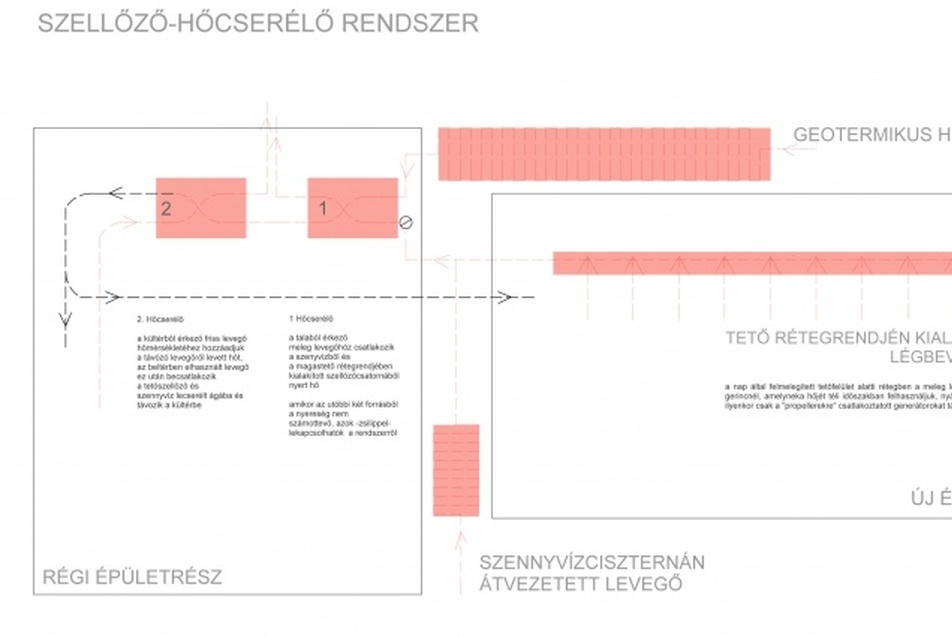

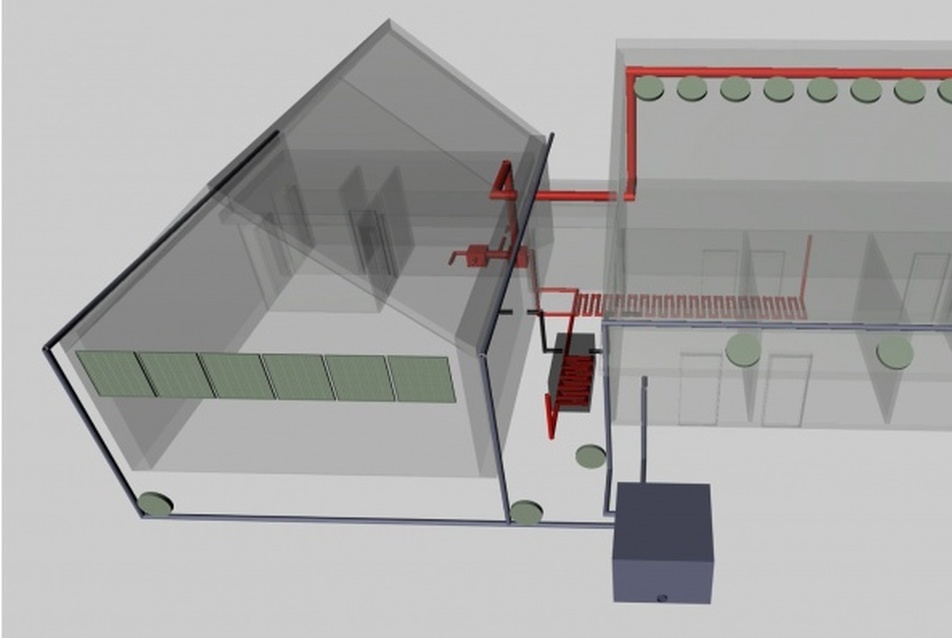

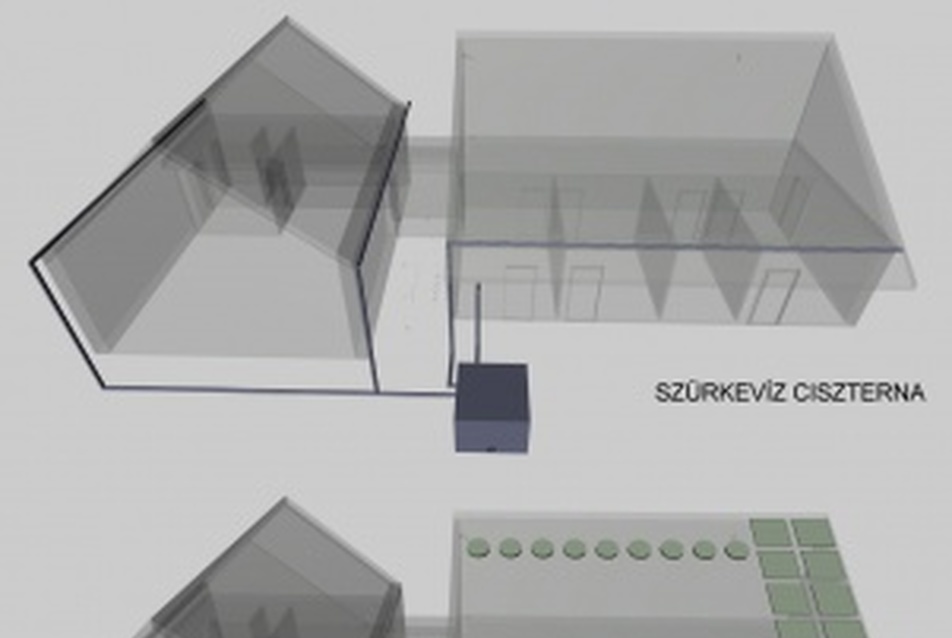

Hőcserélővel szeretnénk a föld geotermikus energiáját hasznosítani és hasonló elven energiát nyerni a szennyvízből is, a gyűjtő ciszternán kialakított hőátadó rendszerrel. Az esővíz hasznosítására az eresz előtt és a szürkevíz-ciszterna előtti ejtőcsatornánál generátor elhelyezését javasoljuk.


építész tervezők: Serestyén Tamás, Jani Sándor Gábor
tervezés éve: 2012
bruttó szintterület: 126 m2
helyszín: Debrecen, Malvin utca
