2024 júniusában adták át a 946 méter hosszú Tomori Pál hidat Kalocsa és Paks között, amely egy három és fél éves kivitelezési munka eredményeként jött létre. A híd építésénél a szakemberek 28 000 m3 beton készítéséhez használtak Mapei betonadalékszereket.

A kalocsai és paksi térséget összekötő új híd több szempontból is jelentős változást hoz a Duna két partján fekvő települések, és főként a két város életében. A híd megépítéséről a kormány 2015-ben hozott döntést, majd hosszas tervezést és engedélyeztetést követően 2021-ben kezdte el a NIF Zrt. (az Építési és Közlekedési Minisztérium jogelődje) beruházásában zajló monumentális projekt helyszíni megvalósítását a generálkivitelezést végző Duna Aszfalt Zrt.

Egy klasszikus óriásprojektről van szó, amelynek keretében belül a kétszer egysávos, a hullámtéri részekkel együtt összesen 946,2 méter hosszúságú, tíztámaszú híd mellett 25 kilométernyi úthálózat is létesült a három és fél éves kivitelezési munka során. A híd egy aránylag új típusú, ún. feszített-függesztett szerkezettel készült. Magyarországon eddig három ilyen típusú híd készült, és ebben a formájában ez a legnagyobb méretű.

A híd három szerkezeti részből áll: van egy balparti ártéri híd, egy középső mederhíd és egy jobbparti ártérihíd-szerkezet. Az építés során maga a két ártérihíd-szerkezetet az árvízvédelmi töltések, hídfők mögötti úttöltésen hegesztették össze, és ahogy készült, fokozatosan tolták be a helyére. Egy ilyen hídtolás viszonylag lassú folyamat, de mégis könnyebb és költséghatékonyabb a parton megépíteni bármit, mint a víz felett.

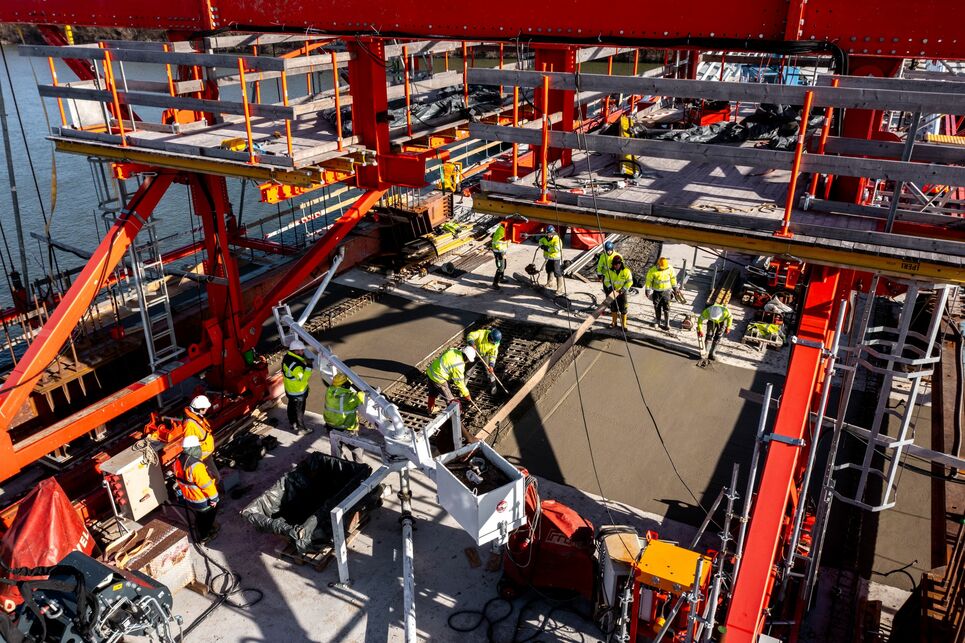

Munkaközi fotó. Fotó: Dernovics Tamás, magyarepitok.hu (REGON Média Zrt.). Forrás: Duna Aszfalt Zrt.
9/11
Munkaközi fotó. Fotó: Dernovics Tamás, magyarepitok.hu (REGON Média Zrt.). Forrás: Duna Aszfalt Zrt.

Ezzel párhuzamosan épült meg a mederhíd is, a Hídépítő Zrt. kivitelezésében. Itt egymástól 200 méterre a Duna medrében áll a két pillér, erről jobbra-balra kezdték el építeni a híd felszerkezetet, ami acél és vasbeton alkotta úgynevezett öszvérszerkezet. Az épülő híd két oldalán folyó párhuzamos munkához az egyik oldalon a V&Periko Kft., a másik oldalon pedig a Danubiusbeton Bácska Kft. két-két üzeme gyártotta le és szállította a helyszínre a szükséges mennyiségű betont.

A betontechnológiai folyamatok szakmai irányítását a Hídépítő Zrt. végezte, amely magában foglalta a receptúrák főbb paramétereinek meghatározását, az alapanyagok kiválasztását, a próbakeverések megszervezését és lebonyolítását, a keverékek jóváhagyatását, a beépülő mixerek betonjának betongyári és helyszíni ellenőrzését, a minősítéshez szükséges mintavételeket, a beton bedolgozásának ellenőrzését és a beton minősítését. Ebben a projektben a kavics alapanyagot a Lasselsberger kavicsbánya, a cementet pedig a királyegyházai Holcim Magyarország Kft. biztosította.

A leszállított betont a projekt helyszínén a mixerből a bedolgozási pontokig a Dako Pumpa Kft. szakemberei juttatták el. A munka során a víz alatti beton bedolgozása esetében 12 méteres acélcsöveket használtak, a felszerkezeti betonnak a bárkahídról a fenéklemez, illetve a pályalemez zsaluzatig történő eljuttatásához pedig egy 47 méteres pumpa, csövezés és pókdaru kombinációját alkalmazták.

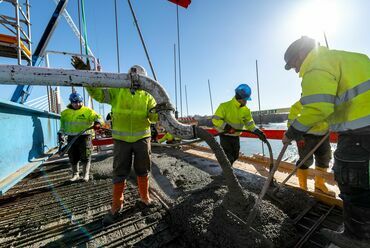

Munkaközi fotó. Fotó: Dernovics Tamás, magyarepitok.hu (REGON Média Zrt.). Forrás: Duna Aszfalt Zrt.
10/11
Munkaközi fotó. Fotó: Dernovics Tamás, magyarepitok.hu (REGON Média Zrt.). Forrás: Duna Aszfalt Zrt.

Tesztelés, tesztelés és tesztelés

Fontos részét jelentette a munkának a szigorú elvárásoknak megfelelő betonreceptúrák összeállítása, a próbakeverések előkészítése és lefolytatása, a frissbeton-mintavételek, -vizsgálatok és próbatest készítések a folyó mindkét oldalán. A betonüzemekbe beérkező adalékanyagokat, a homok és a különböző kavicsfrakciókat is folyamatosan vizsgálni kellett, az előírt minőség biztosításának érdekében. A négy betonüzemben elvégzett próbakeverések során a friss és megszilárdult beton vizsgálatokat a BTC Kft. végezte.

Az üzemi gyártásellenőrzéseket oldalanként felosztva végezték a laboratóriumok. A V&Periko Kft. szekszárdi és dunaszentgyörgyi gyárában a frissbeton vizsgálatokat a Mapei Kft. laboratóriuma és a betonüzem közösen végezte, a minősítő vizsgálatokat a BTC Kft. csinálta. A Danubiusbeton Bácska Kft. kalocsai és bajai üzemében ezen vizsgálatokat az A Beton-Viacolor Térkő Zrt. központi laboratóriuma készítette. A kivitelezéshez kapcsolódó megszilárdult beton minősítő vizsgálatait szintén az A Beton-Viacolor Térkő Zrt. végezte. A helyszíni minőségellenőrzést és mintavételeket a Hídépítő Zrt. kollégái végezték mindkét oldalon.

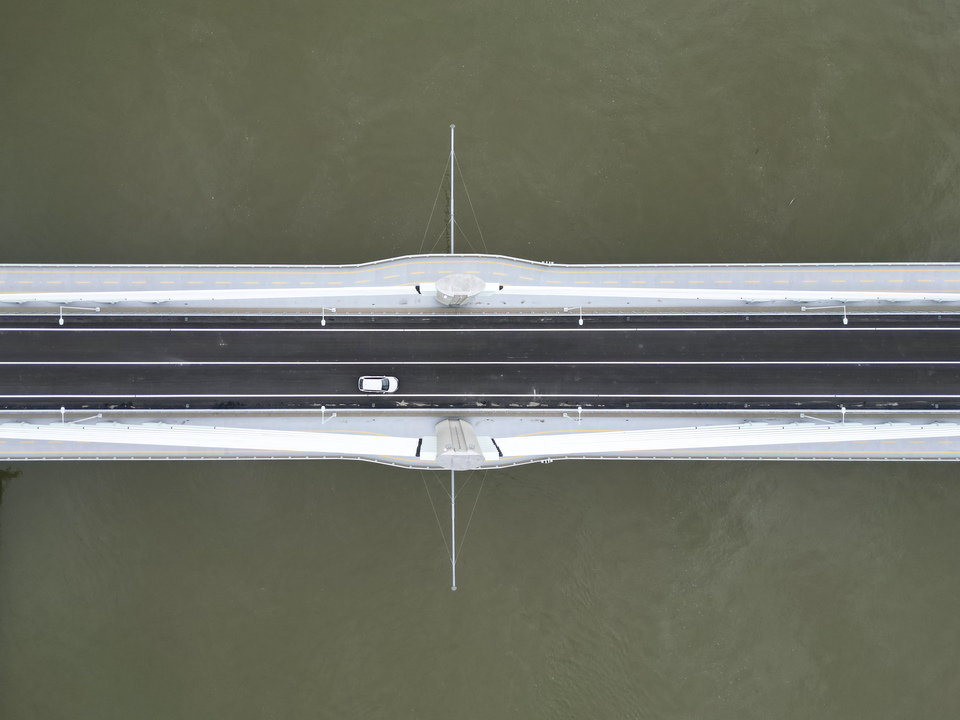

Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.
2/11
Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.

A projekt során a cölöpözés betonjaiból 560 db próbakocka, míg az alépítményi és a felszerkezeti betonokból több mint 2 000 db próbakocka készült a helyszínen, és a laboratóriumban vetették alá nyomószilárdsági (1 523 db), vízzárósági (191 db), illetve fagyállósági (414 db) vizsgálatnak. A felszerkezet esetében további 1 500 próbakocka készült tájékoztató jelleggel nyomószilárdság vizsgálatra a feszítési munkálatok megkezdéséhez, melyet a helyszíni beton laborban a Hídépítő Zrt. vizsgált.

"A cölöpözés 24 órás munkavégzésben folyamatosan történt. Ilyenkor az ABETON-os laborok kollégái hetekre a helyszínre költöztek, és a feladatot váltásban oldották meg. A betonreceptúrák pontosításában a Mapei kollégái a kezdetektől fogva szakmai segítséget nyújtottak, a megfelelő adalékszer kombinációk kiválasztásában és azok adagolási mennyiségeinek meghatározásában." – Kovács Norbert, betontechnológus, A Beton-Viacolor Térkő Zrt.

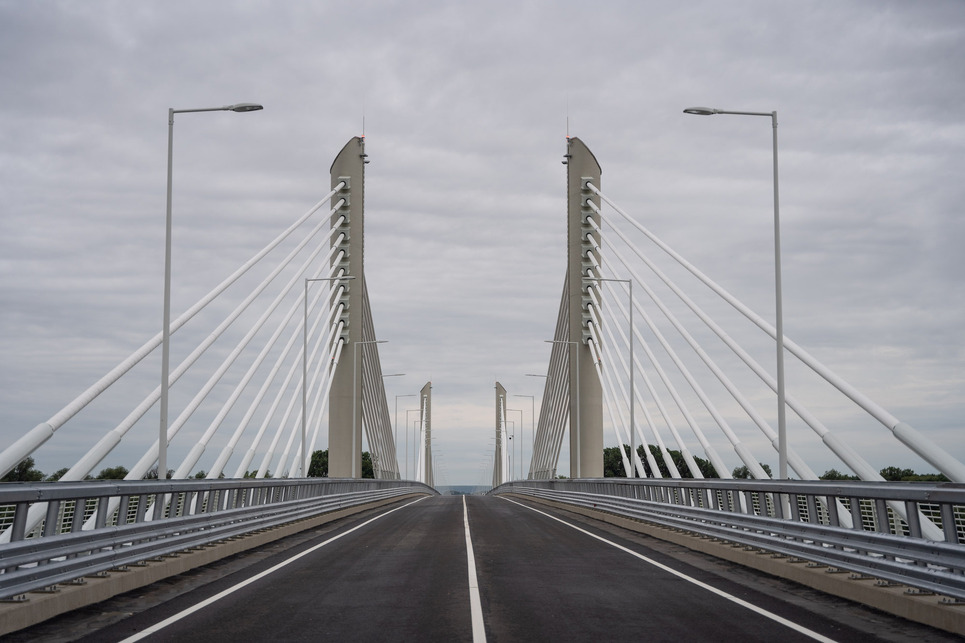

Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.
3/11
Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.

A Mapei aktív részvétele a projektben

A helyszíni betonozásokhoz megközelítőleg 28 000 m3 beton elkészítéséhez használták a Mapei betonadalékszereit, ebből 19 000 m3 a mederhídhoz, 9 000 m3 pedig a két ártéri hídhoz került felhasználásra.

  • A legnagyobb arányban igénybe vett Mapei termék a Dynamon Xtend W371 betonfolyósítószer volt, amit a megfelelően alacsony víz/cement tényező beállításához használtak, illetve annak érdekében, hogy a beton eltartható és bedolgozható legyen legalább 2 órás korig.
  • A nyári betonozásnál Mapetard VZ késleltető adalékszert alkalmaztak a tömeg betonok rétegeinél a hosszú bedolgozhatóság biztosítására.
  • Az előfeszített pályalemez betonozásánál Dynamon LZ551 konzisztenciatartó adalékszer került a betonba, mert itt nem volt lehetőség a cement kötését lassítani, viszont extrém bedolgozási idővel kellett kalkulálni a legnagyobb melegben is.

A termékek teljes volumene nagyjából 180 tartály volt, ami tonnában is megközelítőleg ugyanennyit jelent.

A speciális műtárgyak betonellátásai közül magasan kiemelkednek a hídszerkezetek építéséhez használt betonkeverékek műszaki specifikációi. A projekt tervezése során a megrendelő meghatározta a frakciónkénti 3 %-on belüli adagolási pontosságot, és a frissbeton-vizsgálatok tűrési-eltérési maximumait, amik még a szabványi feltételeknél is szigorúbbak voltak. A rendkívül alacsony víz-cement és a hőmérsékleti tényezők változásától kezdve, minden összefüggést figyelembe kellett venni. A feszes betontechnológiai követelmények betartása minden résztvevőtől precizitást és fegyelmet követelt.

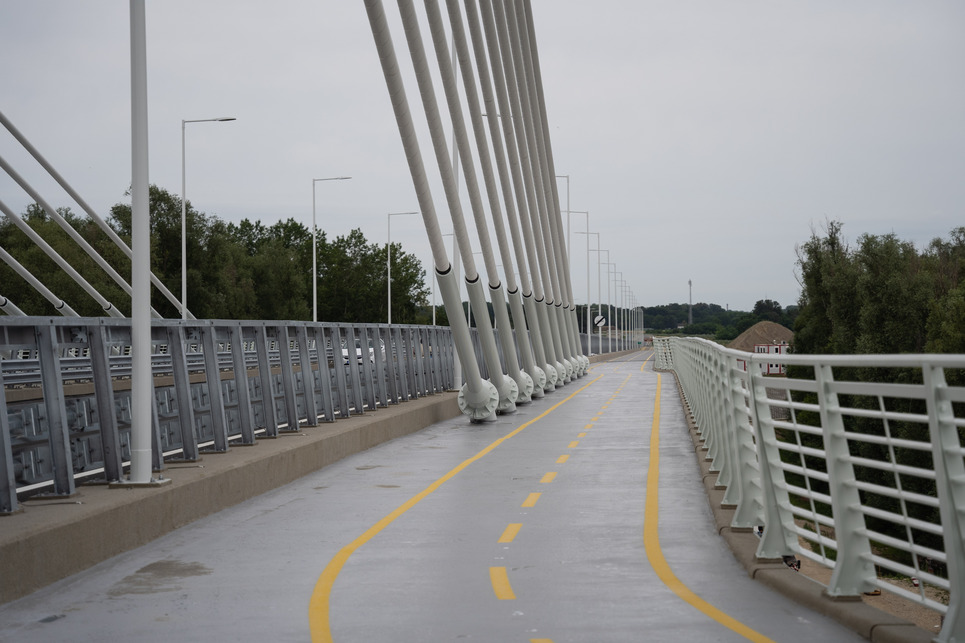

Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.
4/11
Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.

Az építés során a különböző szerkezetekhez különböző receptúrájú betont használtak az alábbi elvárásokkal:

  • Cölöp - C30/37 3 órás eltarthatóság
  • Cölöpösszefogó - C30/37 3 órás eltarthatóság
  • Pillér, saruzsámoly - C35/45 2,5-3 órás eltarthatóság
  • Pályalemez, fenéklemez - C45/55 2-2,5 órás eltarthatóság

A kivitelezők a szerkezeti betonok receptúrájának az elkészítéséhez minden alkalommal az összes betonreceptből az összes betongyárban külön próbakeverést tartottak, hogy igazolják a beton megfelelőségét.

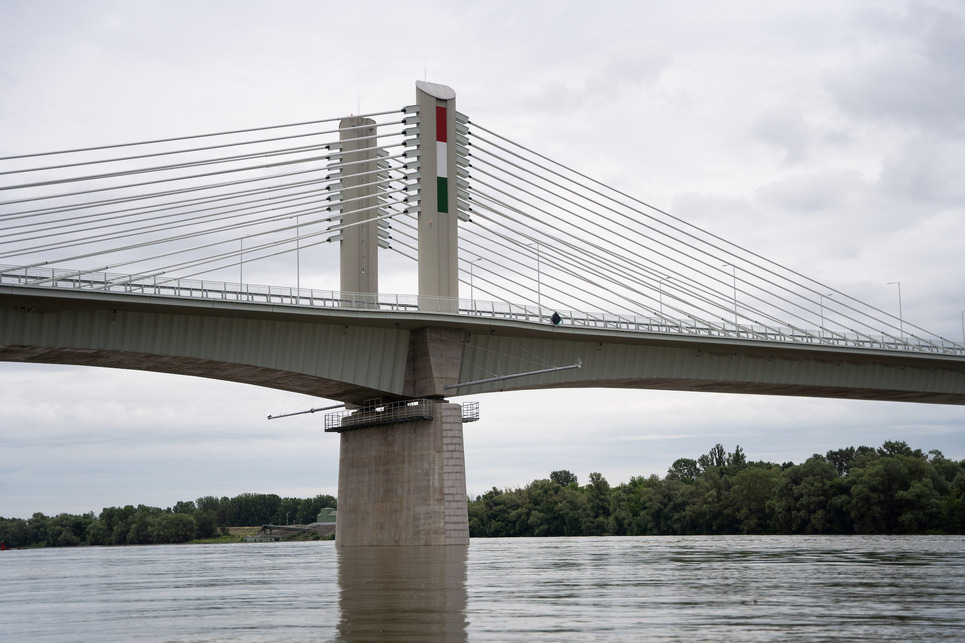

Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.
7/11
Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.

A Mapei betonadalékszer üzletágának munkatársai – Dróth Tamás, Juhász Balázs és Kárpáti Zsolt – aktívan részt vettek a projektben:

  • először a Mapei sóskúti betonlaborjában elvégezték az előkészületi próbakeveréseket,
  • az építés során összesen 22 próbakeverésnél vettek részt a négy betonüzemben,
  • egy-egy munkafázis indításakor mindig, valamint a fázisok közben eseti jelleggel a projekt helyszínén is megjelentek, segítették a betonüzemeket és a kivitelezőket.

„A betonnak mindenféle hőmérsékleten és időjárási körülmények között eltarthatóságban működnie kellett, tehát a közreműködő betontechnológusoknak és a Mapei Kft.-nek folyamatosan felügyelnie kellett később is a receptet. Nagy segítséget kaptunk az állandó jelenléttel a Mapeitől." – Feczkó Róbert projektvezető

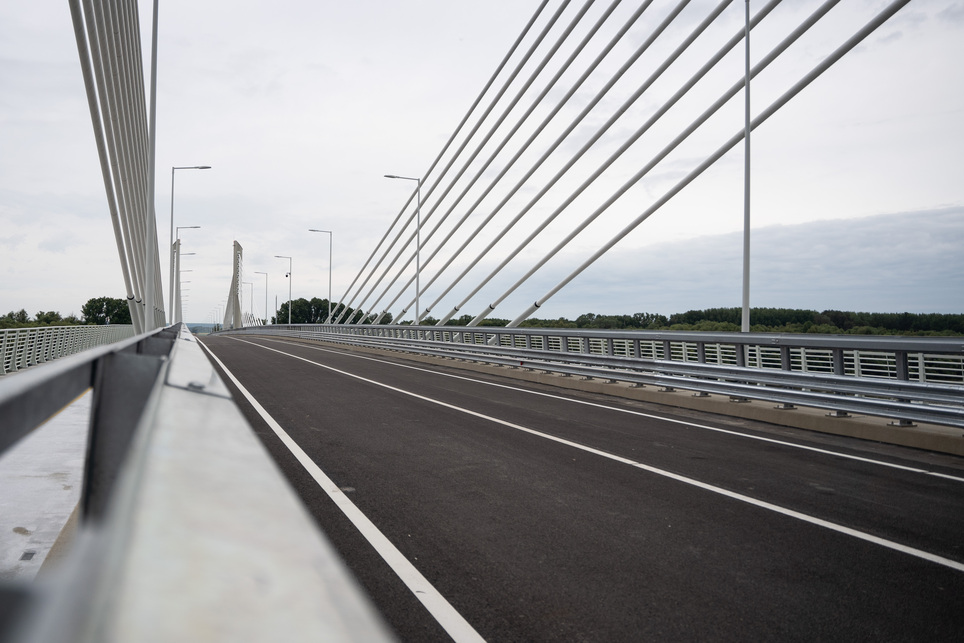

Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.
5/11
Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.

Kihívások a betongyártók oldaláról

A hídszerkezet különböző technológiai részeinél más-más prioritások kaptak nagyobb hangsúlyt. A betongyártó üzemek számára az alábbi feladatok jelentették a legnagyobb kihívást.

Danubiusbeton Bácska Kft:

  • A cölöpösszefogó öntése nagy kihívást jelentett, ugyanis két gyárból a környék összes mixeres alvállalkozóját bevonva, műszaki hiba nélkül, az alapanyagok folyamatos beszállítása mellett közel egy napon keresztül kellett folytatni a betonozást, a két üzemben biztosítani kellett a váltást, ezért cégünk összes termelésben résztvevő kollégája kivette a részét.

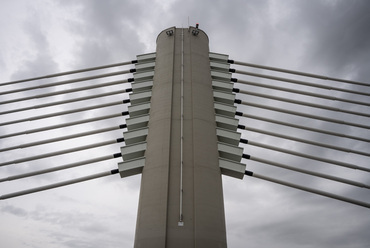

Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.
6/11
Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.

V&Periko Kft.:

  • A cölöpbetonozásoknál az eltarthatósági elvárások elérésén volt a fő hangsúly, hiszen a cölöpök nagy része a Duna mederbe készült.
  • A víz alatti betonozásnál az 1 400 m3 beton 17 óra alatti bedolgozása a felső felületképzéssel együtt.
  • A feszített pályaszerkezetnél a legfőbb kihívást az extrém alacsony víz/cement tényező és konzisztencia iránti elvárás jelentette, ami főleg a nagy melegekben a bedolgozás, vagy akár a betonpumpálás körülményeit is nehezítette. Ezek a hátráltatott, 0-24 órás kiszolgálási igények az emberektől és gépektől egyaránt a maximum teljesítményt követeltek.

„A MAPEI adalékszerei tudták garantálni a magas műszaki elvárások, speciális igények teljesítését, és a kollegáik folyamatosan rendelkezésre álltak laborhátterükkel és szaktanácsaikkal." – Barcsák József ügyvezető, Danubiusbeton Bácska Kft.

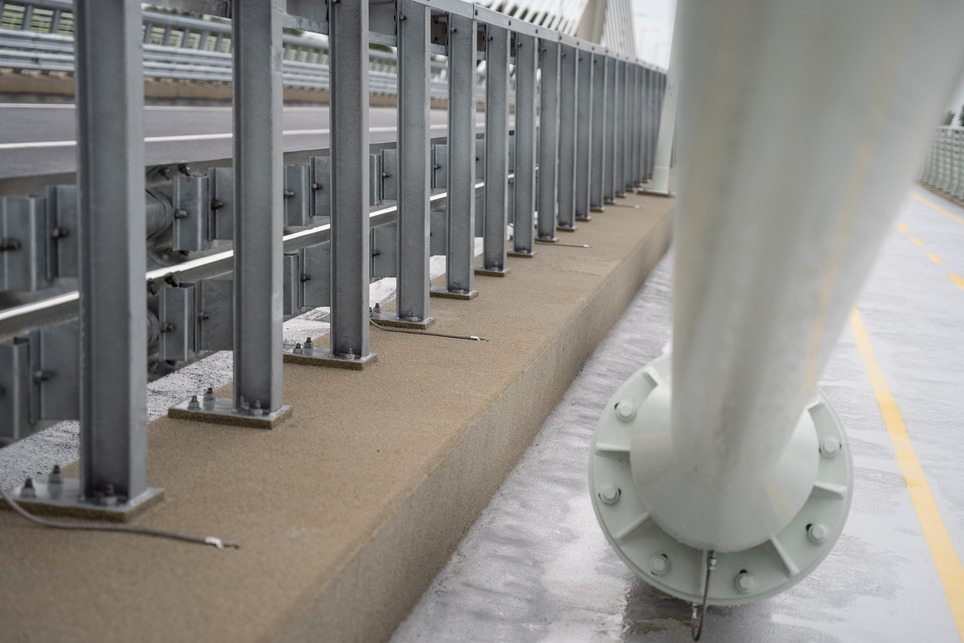

Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.
8/11
Kalocsa-Paks híd. Fotó: Salty Production Kft. Forrás: Mapei Kft.

Emlékezetes mozzanatok

A projekt különlegessége és monumentalitása révén a résztvevő Mapei betontechnológusok számára néhány esemény különösen emlékezetes volt, így például:

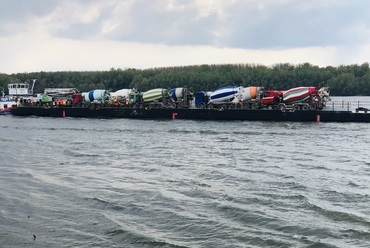

  • A projekt elején, a próbacölöpözésnél 12 mixer kocsihoz kellett egymás után bekeverni a betont, majd felrakni egy nagy uszályra, felhajózni vele sodrással szemben a Dunán a megfelelő pontra, és ott egy meglehetősen hosszú betonozási folyamatot kellett kivitelezni. A munka az éjszakába nyúlóan fejeződött be, hosszú – 6 órás – beton-eltarthatóságot igényelt ez a feladat.
  • A víz alatti betonozásnál „vakon" tapogatókkal kellett a betonszintet ellenőrizni a víz felett kialakított munkaszintekről kalózhajós filmeken látható zsinórokra erősített acéllemezek leengedésével. Időnként búvárok ellenőrizték a betonpumpák csöveinek a helyzetét.
  • Mintegy 1 350 köbméternyi betont kellett egyszerre nagyjából 20-24 óra alatt bejuttatni a Duna alá a fő pillérek cölöpösszefogó gerendáiba és a víz alatti betonrétegekbe.

A beruházásnak jókora gazdaságélénkítő hatása várható a térségben, mivel Kalocsa és az M6-os autópálya, valamint Kalocsa és Paks között a menetidő a korábbi 55 percről hozzávetőlegesen 15 percre csökken.

„Sok cégnek nem adatik meg a szakmai karrierje során, hogy Duna-híd építésében részt vehessen, büszkeséggel tölt el minket, hogy a részesei lehettünk ennek a gyönyörű műtárgynak a létrehozásában." – Vass Péter, ügyvezető, V&Periko Kft.

A videóban látható munkaközi felvételeket és fotókat Duna Aszfalt Zrt. bocsátotta rendelkezésre.

  • Fotó: Dernovics Tamás, magyarepitok.hu (REGON Média Zrt.)
  • Videó: magyarepitok.hu (REGON Média Zrt.)
