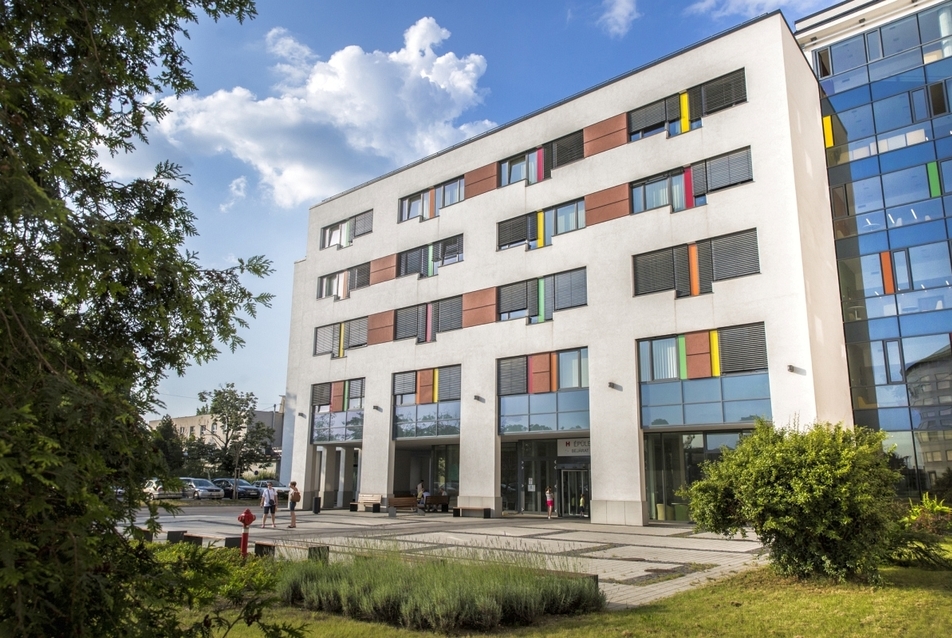

északi új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

déli új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

főbejárat - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

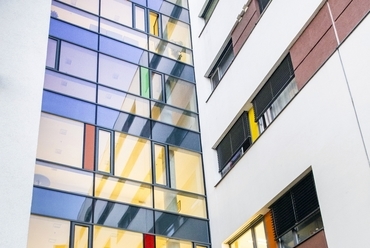

régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

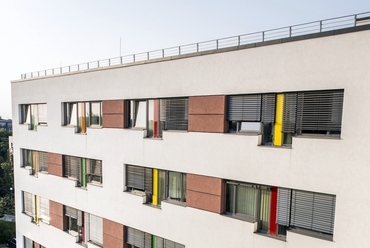

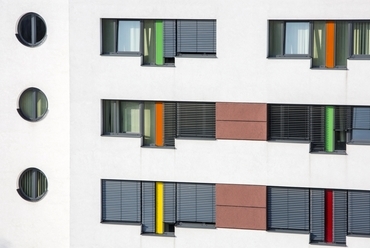

betegszobák homlokzata - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

látogató fogadók - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

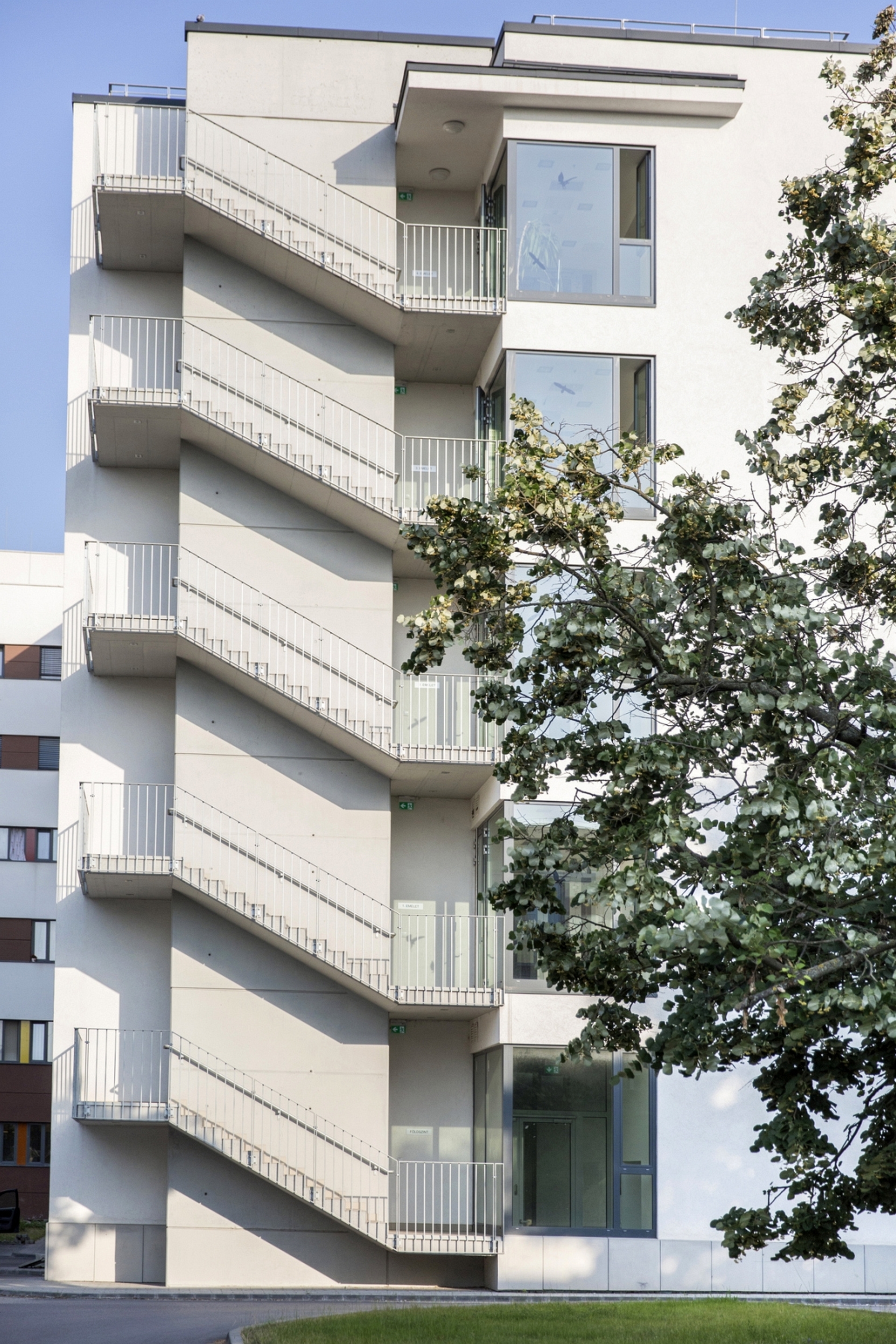

új szárny menekülőlépcső - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

északi új épületszárny- építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

betegszobák homlokzata - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

sürgősségi betegellátás bejárata - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

alkonyodik - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

régi és új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

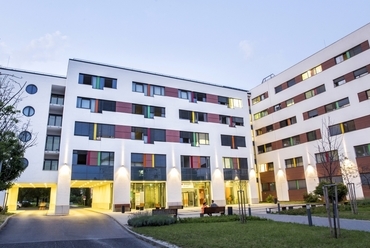

bealkonyodott - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

folyosó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

előcsarnok - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

felvonó előtér - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

felvonó előtér - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

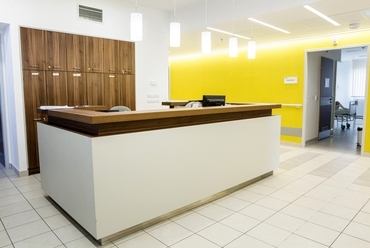

nővérállomás - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

folyosó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

nővérállomás, nappali tartózkodó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

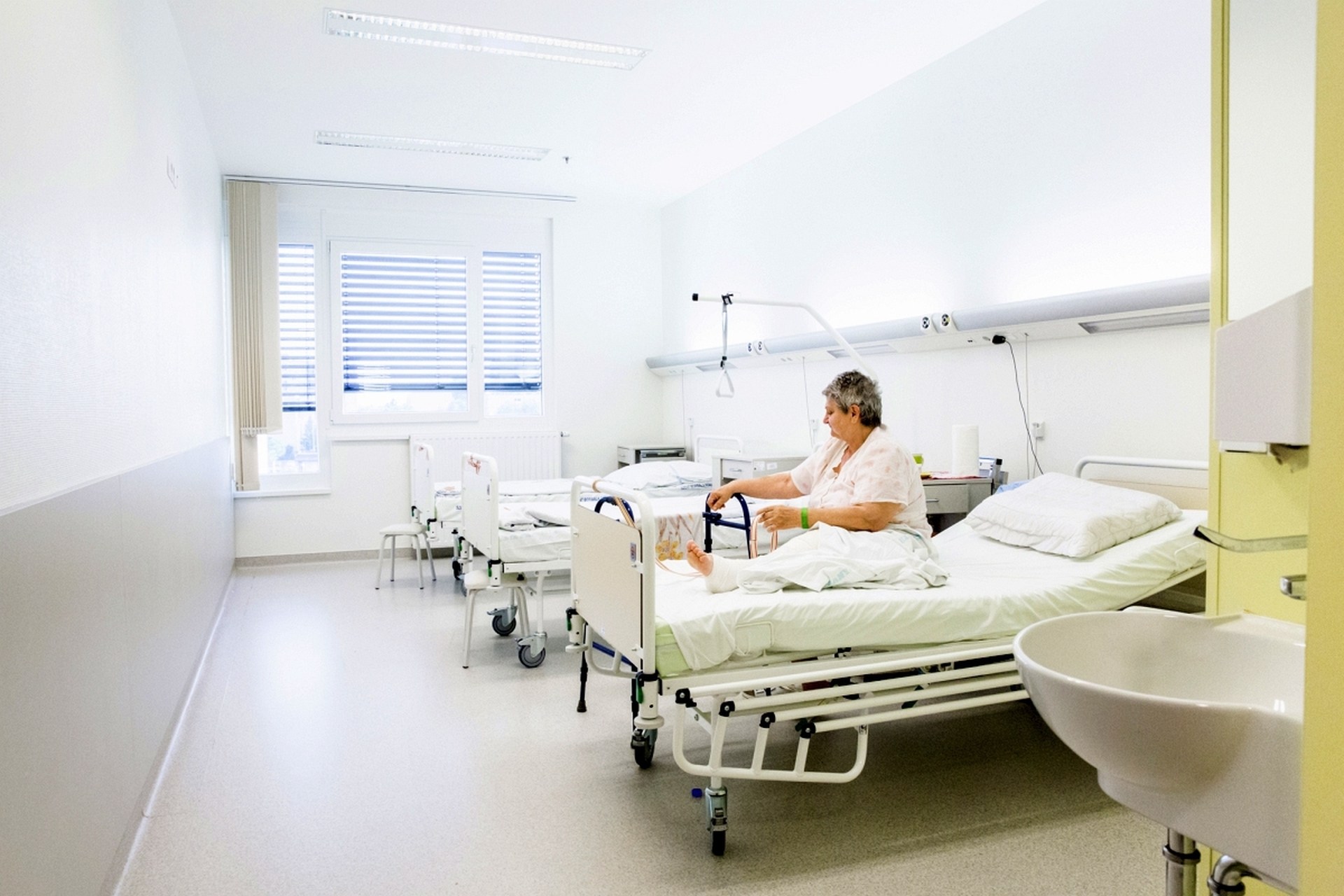

betegszoba - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

betegszoba részlet - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

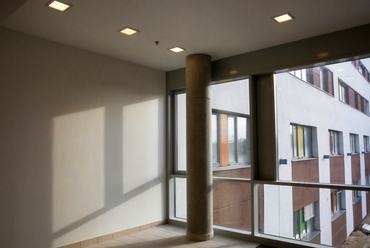

látogatófogadó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

műtő - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

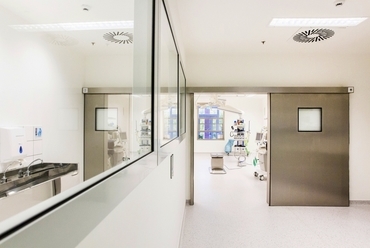

előkészítő-bemosakodó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

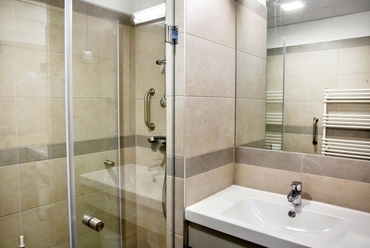

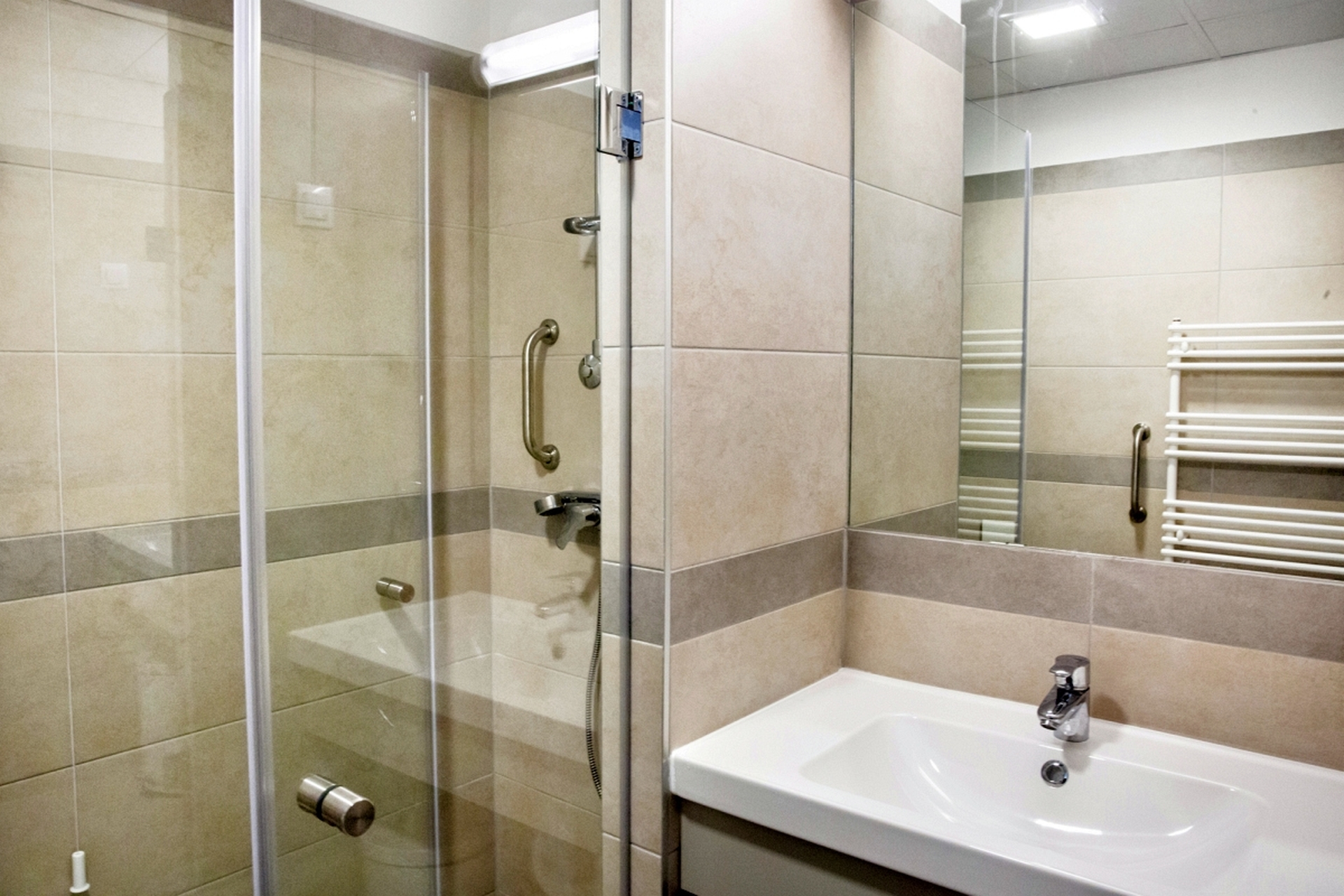

betegszoba zuhany, mosdó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

betegszoba zuhany, wc - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

épületszárnyak - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

Térkép

?>
északi új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
déli új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
főbejárat - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
betegszobák homlokzata - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
látogató fogadók - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
új szárny menekülőlépcső - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
északi új épületszárny- építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
betegszobák homlokzata - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
sürgősségi betegellátás bejárata - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
alkonyodik - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
régi és új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
bealkonyodott - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
folyosó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
előcsarnok - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
felvonó előtér - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
felvonó előtér - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
nővérállomás - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
folyosó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
nővérállomás, nappali tartózkodó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
betegszoba - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
betegszoba részlet - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
látogatófogadó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
műtő - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
előkészítő-bemosakodó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
betegszoba zuhany, mosdó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
betegszoba zuhany, wc - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
épületszárnyak - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
?>
Térkép
1/32

északi új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

déli új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

főbejárat - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

betegszobák homlokzata - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

látogató fogadók - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

új szárny menekülőlépcső - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

északi új épületszárny- építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

betegszobák homlokzata - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

sürgősségi betegellátás bejárata - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

alkonyodik - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

régi és új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

bealkonyodott - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

folyosó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

előcsarnok - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

felvonó előtér - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

felvonó előtér - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

nővérállomás - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

folyosó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

nővérállomás, nappali tartózkodó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

betegszoba - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

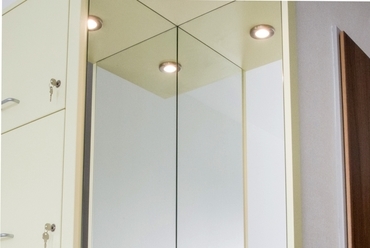

betegszoba részlet - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

látogatófogadó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

műtő - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

előkészítő-bemosakodó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

betegszoba zuhany, mosdó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

betegszoba zuhany, wc - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

épületszárnyak - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia

Térkép

Szabálytalan geometria: a Szent Borbála Kórház
Épületek/Középület

Szabálytalan geometria: a Szent Borbála Kórház

2016.10.02. 17:35
MÉD

Projektinfó

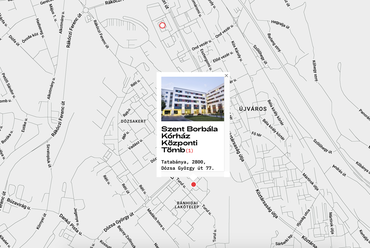

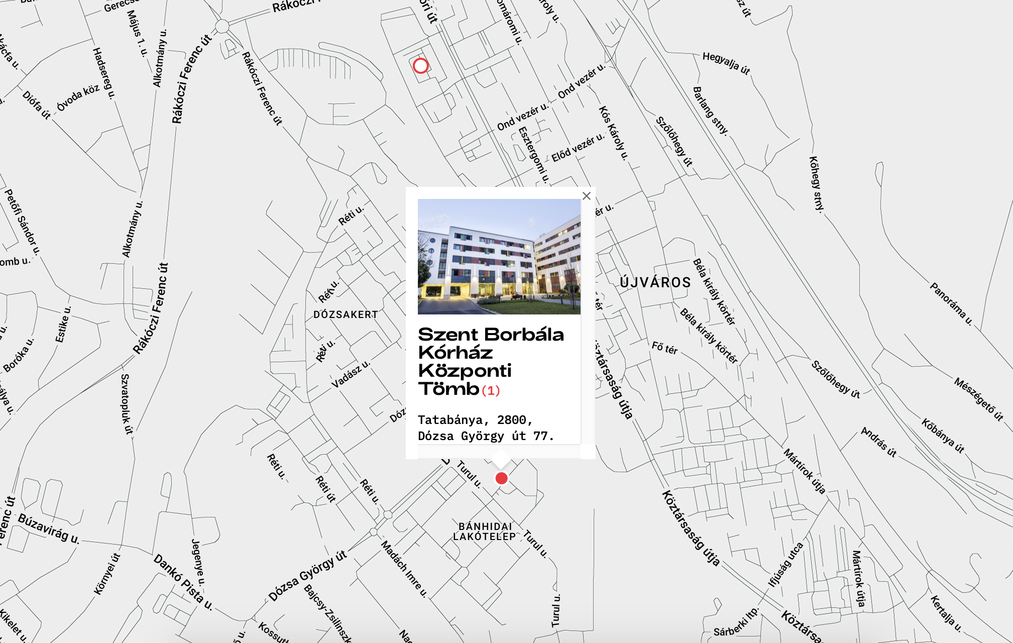

Térkép:
Szent Borbála Kórház Központi Tömb

Földrajzi hely:
Tatabánya, Magyarország

Építészek, alkotók:
Pályi Gábor, Közti

Szent Borbála Kórház Központi Tömb bővítése és átalakítása

URL:
Közti Zrt.

Tervezés éve:
2012

Építés éve:
2015

Bruttó szintterület:
12000 m2

Stáblista

építész vezető tervező: Pályi Gábor
építész munkatársak: Vargha Júlia, Labádi Zoltán
belsőépítészet: Kerecsényi Zsuzsanna (Közti Zrt.)

tartószerkezet: Váczi Péter (Közti Zrt.)
épületszerkezetek: Horváth László (Pataky és Horváth)
épületgépészet: Unger Tamás (Közti Zrt.)
automatika: Labádi Mihály (Gaut Bt.)

erősáram: Máramarosi András (Közti Zrt.)
gyengeáram: Ritzl András, Kajtán László (Közti Zrt.)

eü. technológia: Pólya Endre, Finta Gábor, Hankó Margit (Mediplan)
közmű: Petkovicsné Kiss Gyöngyi (Cityterv)
környezettervező: Havassy Gabriella (Közti Zrt.)
vízköd oltórendszer: Nádor András, Váradi Viktor (Ventor Kft.) generálkivitelező: Strabag MML Kft.
beruházó: Szent Borbála Kórház, Tatabánya

MÉD:

Letölthető dokumentumok:

A tatabányai Szent Borbála Kórház központi tömbjének és ápolási egységeinek tervezésénél a változatosság megjelenítése volt Pályi Gábor és csapatának koncepciója. Az új központi tömb külső, és az új ápolási egységek belső kialakításában az otthonosság érzetének a megteremtése, vidámság sugárzása és a gyógyítással együtt járó feszültségek oldása volt a meghatározó szempont.

Központi tömb felújítása és bővítése

Tatabánya régi vágya volt a városban három helyen, széttagoltan és gazdaságtalanul működő kórház koncentrálása egyetlen telephelyre. A gondolat első fázisaként, az óvárosi kórház kiváltására, annak funkcióit átvéve épült meg 17 éve a központi telephelyen az egyenes és íves épületszárnyaival, a 200 ágyas új pavilon.

A kórházfejlesztés második üteme 2015-ben fejeződött be, az új központi tömb létrehozásával, három, uniós projekt együtteseként. A három pályázat közös megvalósulásának köszönhető – összekapcsolva azokat a 17 éve átadott pavilonnal – az aktív ágyakat koncentráló, jól működő épületegyüttes létrejötte.

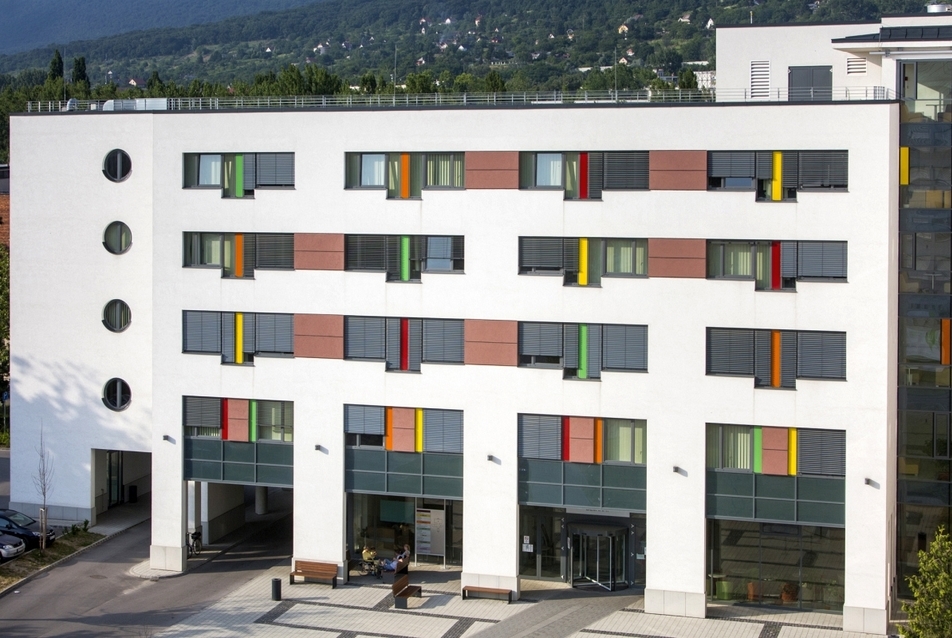

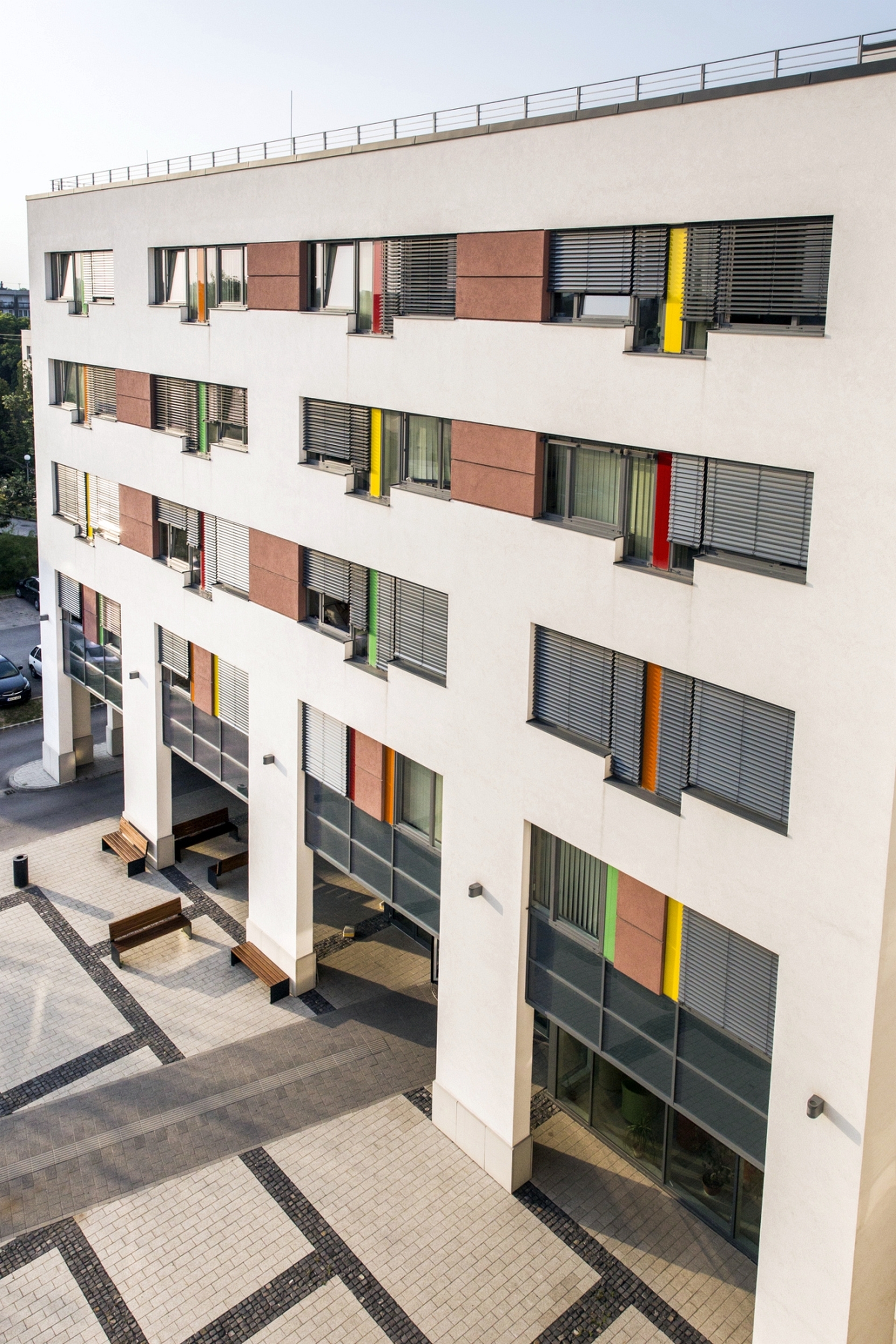

északi új épületszárny- építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
10/32
északi új épületszárny- építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia




Az első uniós pályázatban a már több, mint 30 éve épült kórházi pavilon homlokzatának felújítása és energiaellátásának racionalizációja történt meg. Az építészeti beavatkozásokon túlmenően a tetőre telepített napkollektorok és hőszivattyúk segítik a hatékony energiagazdálkodást. A fokozott hőszigeteléssel és új ablakokkal tervezett új homlokzatot már úgy sikerült kialakítani, hogy az majd idomulhasson az akkor még csak várható folytatáshoz.

A második uniós pályázatban a felbővített felvonó kapacitású központi közlekedőblokkhoz kapcsolódva két új keresztszárnnyal bővítettük az épületet, kiegészülve a meglévő szárnyak belső felújításával és átalakításával. A belső felújítási munkák érintették a műtőt, az intenzív osztályt, a CT és az MR helyiségeit, és egyéb képalkotódiagnosztikai egységeket.

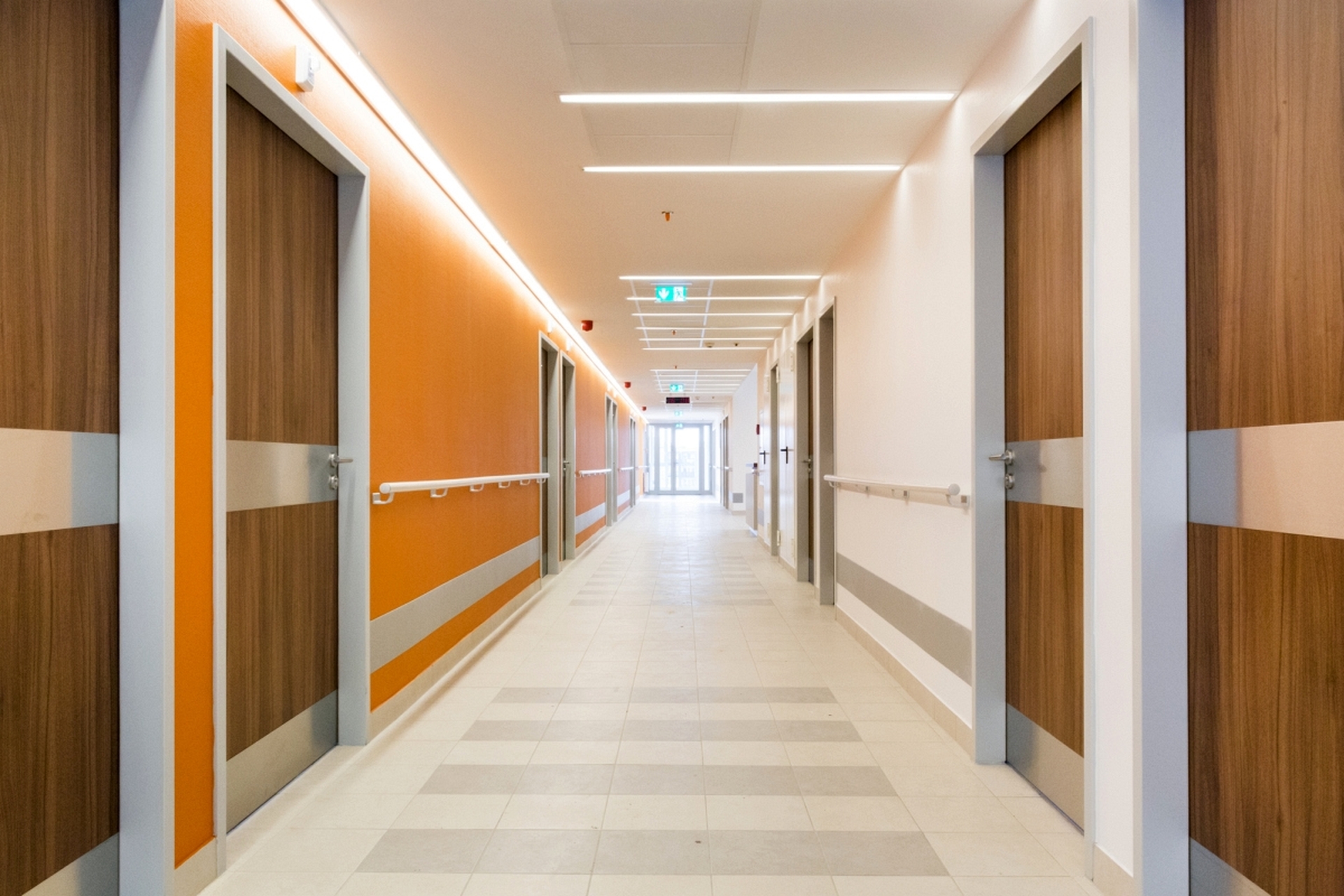

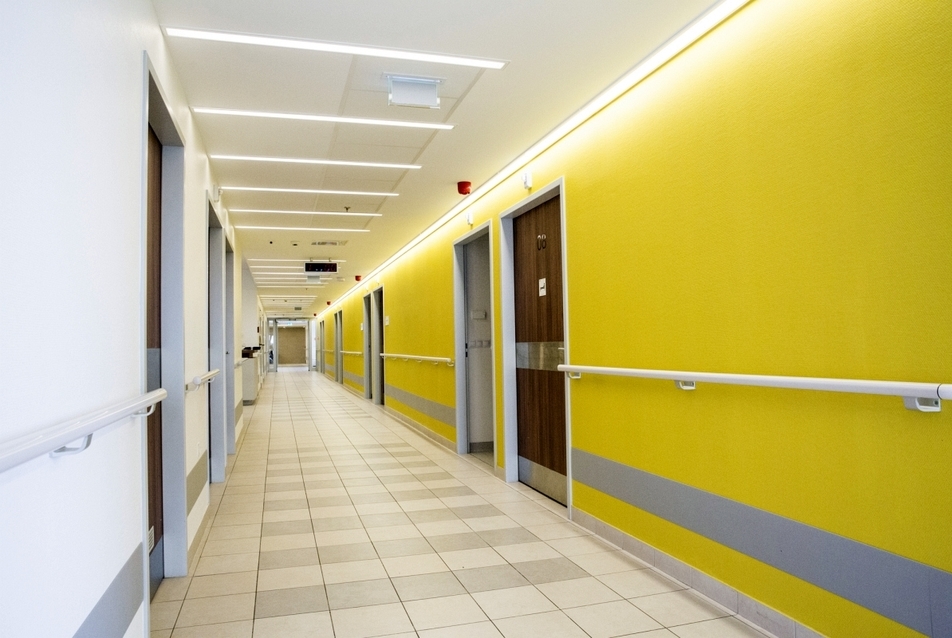

folyosó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
22/32
folyosó - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia




A harmadik uniós pályázat a sürgősségi betegellátás feltételeinek biztosítását jelentette. Az épülettömb eddig kevéssé használt meglévő területeinek belső átalakításával, új fedett, fűtött mentőbeálló létesítésével hoztuk létre az új sürgősségi osztályt. Ez a terület önállóan is jó ellátást tud biztosítani, de szükség esetén gyors belső közlekedési kapcsolatokkal, ugyanakkor egyéb forgalmaktól elkülönített módon csatlakozik a központi közlekedőn át a műtő-, és intenzív részlegekhez. Új helikopter leszálló is csatlakozik az egységhez.


régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
12/32
régi és új szárny csatlakozása - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia




Az így létrejött, a sebészeti és belgyógyászati ellátást biztosító központi tömb koncentrált közlekedőblokkjából az általános szinteken négy – háromágyas betegszobákkal kialakított – épületszárny nyílik. Az első emeleten az épületszárnyakban műtő, intenzív és koronária őrző kapott helyet. A földszinten a központi előcsarnokhoz kapcsolódóan betegfelvételt és a szakrendeléseket helyeztűk el. A terepszintről síkban megközelíthető alagsorban, használaton kívüli raktár helyén új képalkotó diagnosztikai egységet hoztunk létre, mely megközelítésben differenciált az ambuláns és a belső kórházi forgalom. Ide telepített központi gyógyszertár látja el az összes osztályt. Az alagsori és hídszerű, második emeleti közlekedő folyosók biztosítják a szomszédos épületek együttes működését, zárt forgalmát.

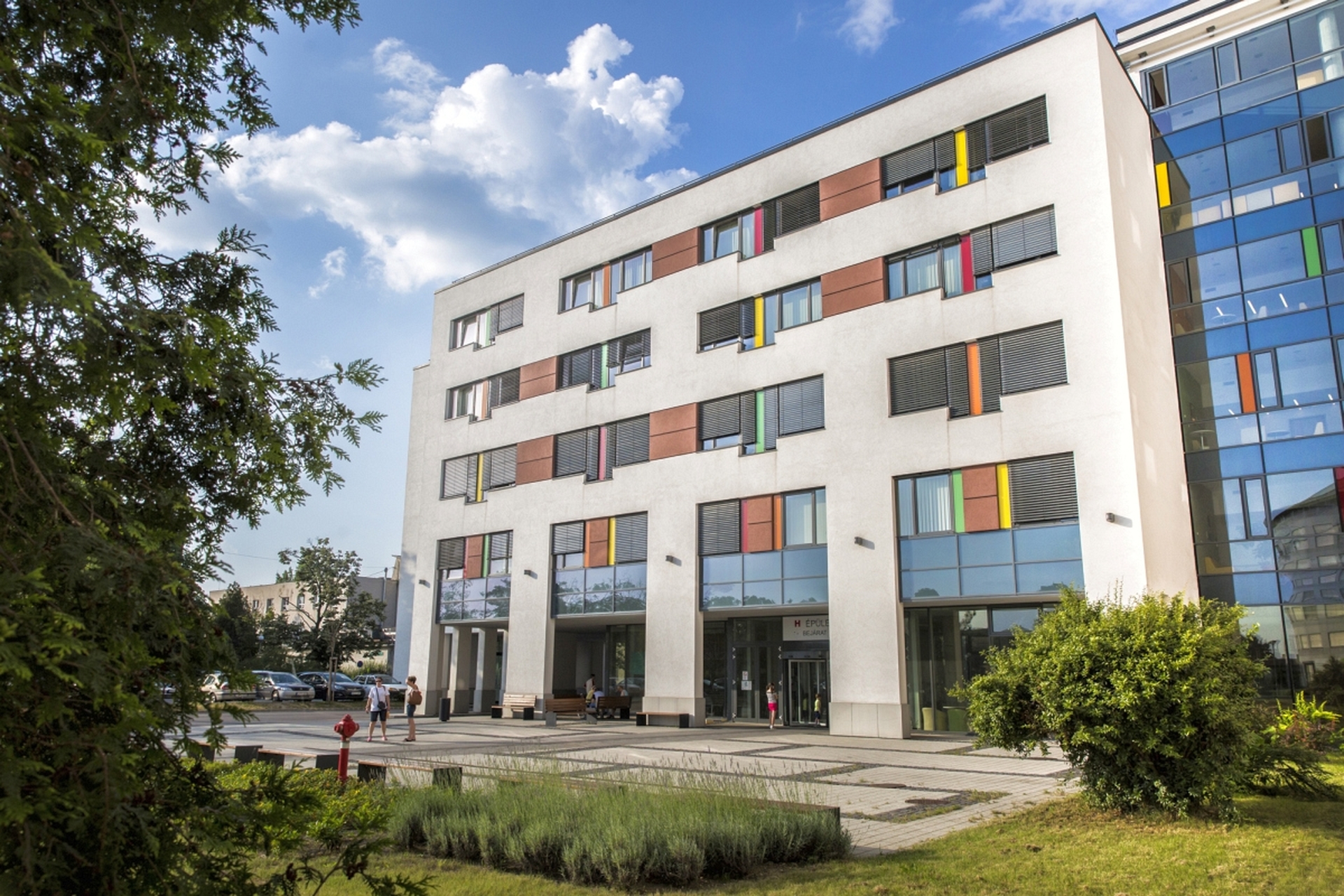

északi új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia
1/32
északi új épületszárny - építész: Pályi Gábor (Közti Zrt.) - fotó: Pályi Zsófia




Az új központi tömb külső, és az új ápolási egységek belső kialakításában az otthonosság érzetének megteremtése, változatosság, vidámság sugárzása és a gyógyítással együtt járó feszültségek oldása volt a meghatározó szempont. Ezt a célt szolgálja a homlokzat egyszerű fehér vakolata a szürke nyílászárókkal – és azok szabálytalan geometriájával – és az eltérő színek alkalmazásával. A belső színvilág világos, semleges és minden emeleten az adott funkcióhoz rendelt, erőteljes színekkel egészül ki.
