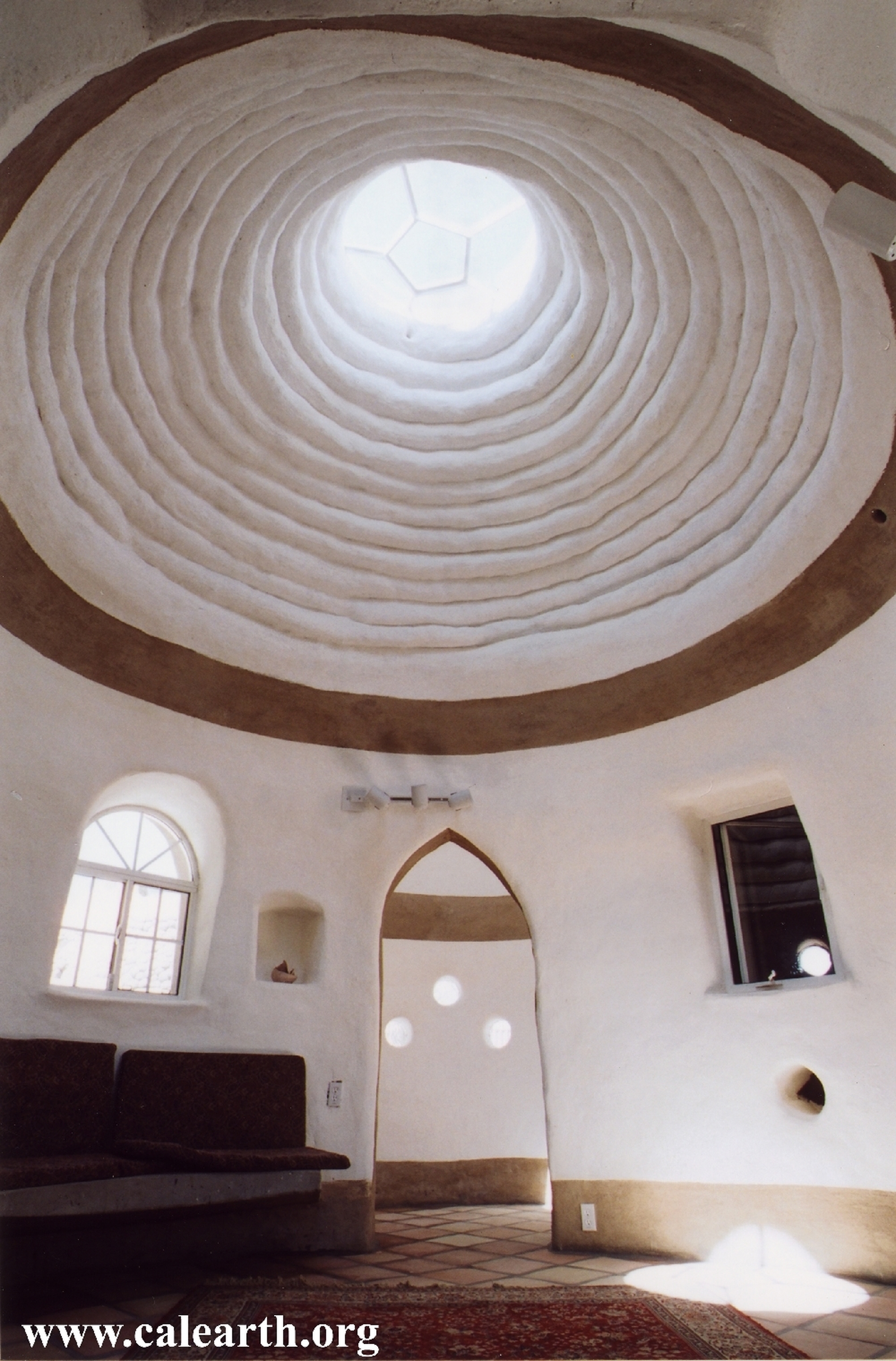

Öko-Dóm, Cal-Earth (Forrás: Cal-Earth fotó)

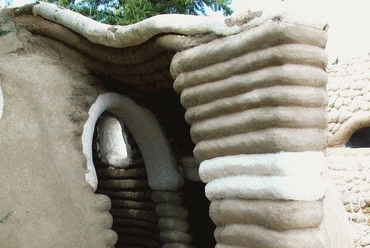

Öko-Dóm bejárat, Cal-Earth (Forrás: Kovács ME)

Öko-Dóm előszoba, Cal-Earth (Forrás: Kovács ME)

Öko-Dóm fürdőszoba, Cal-Earth (Forrás: Kovács ME)

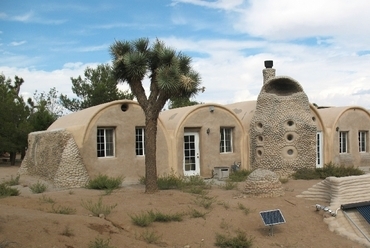

Earth One, Cal-Earth (Forrás: Cal-Earth fotó)

Earth One, Cal-Earth (Forrás: Kovács ME)

Triple-Vaulted House, Cal-Earth (Forrás: Kovács ME)

Szupervályog és szalmaház kombináció, Cal-Earth (Forrás: Kovács ME)

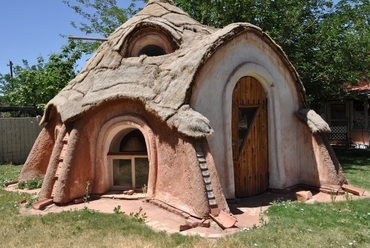

Kagylóház, Cal-Earth (Forrás: Kovács ME)

Jordánia (Forrás: Cal-Earth fotó)

Honey House, Utah, USA (Forrás: internet)

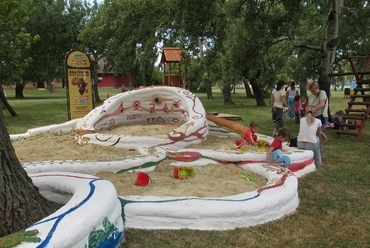

Szuper-Homokozó, Gárdony (Forrás: SzuperVályog Munkacsoport)

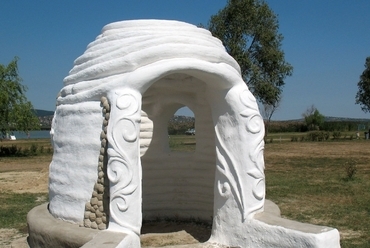

Szuper-Kuckó, Gárdony (Forrás: SzuperVályog Munkacsoport)

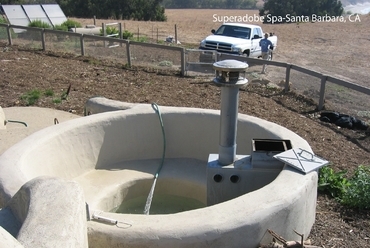

Szupervályog fürdő, Santa-Barbara, Kalifornia (Forrás: internet)

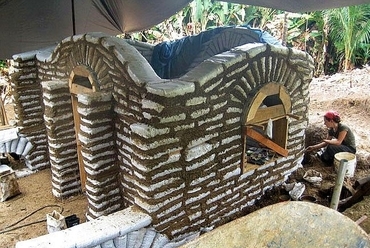

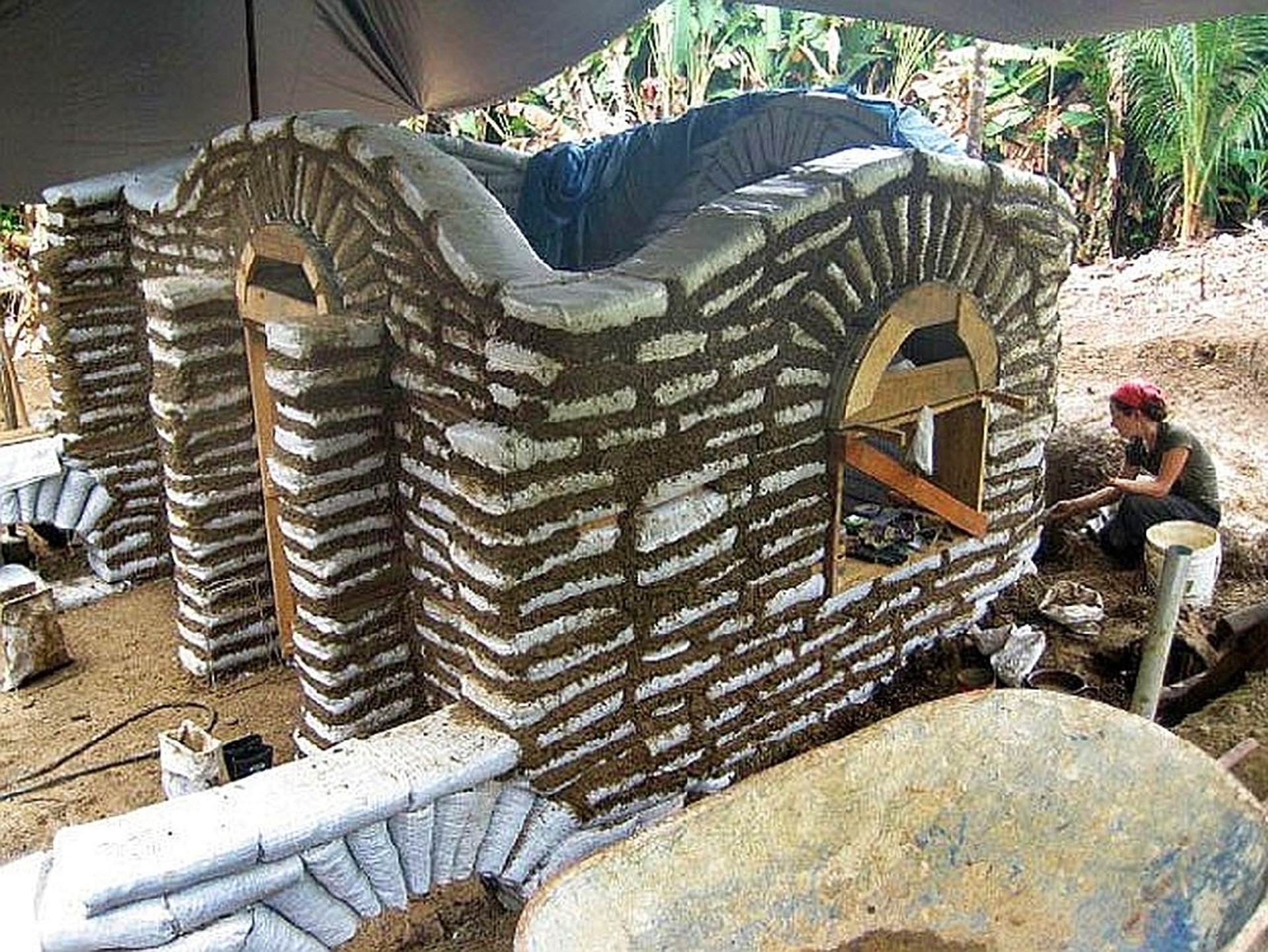

Ívelt falú épület (Forrás: internet)

Tapasztás folyamata (Forrás: internet)

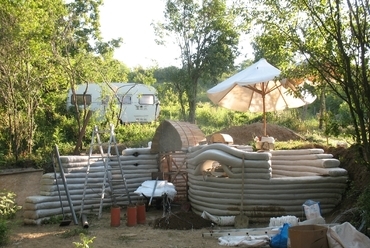

Épülő zuhanyozó és nyári konyha, Szivárvány Falu, Héreg (Forrás: SzuperVályog Munkacsoport)

Szupervályog-építés alapeszközei, Szivárvány Falu, Héreg (Forrás: SzuperVályog Munkacsoport)

Lépcső és kerítés (Forrás: internet)

?>
Szupervályog 1x1
?>
Földzsák kupola, forrás: cocreatingourreality.com
?>
„Midi-Dóm” − magyar tájba illő ökoház látványterve (terv: Szupervályog Munkacsoport, látványterv: Válóczy Balázs)
?>
Háromkupolás dombház (látványterv és alaprajz: Owen Geiger)
?>
Háromkupolás dombház (látványterv és alaprajz: Owen Geiger)
?>
Öko-Dóm, Cal-Earth (Forrás: Cal-Earth fotó)
?>
Öko-Dóm bejárat, Cal-Earth (Forrás: Kovács ME)
?>
Öko-Dóm előszoba, Cal-Earth (Forrás: Kovács ME)
?>
Öko-Dóm fürdőszoba, Cal-Earth (Forrás: Kovács ME)
?>
Earth One, Cal-Earth (Forrás: Cal-Earth fotó)
?>
Earth One, Cal-Earth (Forrás: Kovács ME)
?>
Triple-Vaulted House, Cal-Earth (Forrás: Kovács ME)
?>
Szupervályog és szalmaház kombináció, Cal-Earth (Forrás: Kovács ME)
?>
Kagylóház, Cal-Earth (Forrás: Kovács ME)
?>
Jordánia (Forrás: Cal-Earth fotó)
?>
Honey House, Utah, USA (Forrás: internet)
?>
Szuper-Homokozó, Gárdony (Forrás: SzuperVályog Munkacsoport)
?>
Szuper-Kuckó, Gárdony (Forrás: SzuperVályog Munkacsoport)
?>
Szupervályog fürdő, Santa-Barbara, Kalifornia (Forrás: internet)
?>
Ívelt falú épület (Forrás: internet)
?>
Tapasztás folyamata (Forrás: internet)
?>
Épülő zuhanyozó és nyári konyha, Szivárvány Falu, Héreg (Forrás: SzuperVályog Munkacsoport)
?>
Szupervályog-építés alapeszközei, Szivárvány Falu, Héreg (Forrás: SzuperVályog Munkacsoport)
?>
Lépcső és kerítés (Forrás: internet)
1/24

Szupervályog 1x1

Földzsák kupola, forrás: cocreatingourreality.com

„Midi-Dóm” − magyar tájba illő ökoház látványterve (terv: Szupervályog Munkacsoport, látványterv: Válóczy Balázs)

Háromkupolás dombház (látványterv és alaprajz: Owen Geiger)

Háromkupolás dombház (látványterv és alaprajz: Owen Geiger)

Öko-Dóm, Cal-Earth (Forrás: Cal-Earth fotó)

Öko-Dóm bejárat, Cal-Earth (Forrás: Kovács ME)

Öko-Dóm előszoba, Cal-Earth (Forrás: Kovács ME)

Öko-Dóm fürdőszoba, Cal-Earth (Forrás: Kovács ME)

Earth One, Cal-Earth (Forrás: Cal-Earth fotó)

Earth One, Cal-Earth (Forrás: Kovács ME)

Triple-Vaulted House, Cal-Earth (Forrás: Kovács ME)

Szupervályog és szalmaház kombináció, Cal-Earth (Forrás: Kovács ME)

Kagylóház, Cal-Earth (Forrás: Kovács ME)

Jordánia (Forrás: Cal-Earth fotó)

Honey House, Utah, USA (Forrás: internet)

Szuper-Homokozó, Gárdony (Forrás: SzuperVályog Munkacsoport)

Szuper-Kuckó, Gárdony (Forrás: SzuperVályog Munkacsoport)

Szupervályog fürdő, Santa-Barbara, Kalifornia (Forrás: internet)

Ívelt falú épület (Forrás: internet)

Tapasztás folyamata (Forrás: internet)

Épülő zuhanyozó és nyári konyha, Szivárvány Falu, Héreg (Forrás: SzuperVályog Munkacsoport)

Szupervályog-építés alapeszközei, Szivárvány Falu, Héreg (Forrás: SzuperVályog Munkacsoport)

Lépcső és kerítés (Forrás: internet)

Szupervályog és társai - kiút az építőipar apátiájából?!
Technológia

Szupervályog és társai - kiút az építőipar apátiájából?!

2013.03.26. 09:00

„Otthont minden hátrányos helyzetű és szegény embernek 2000-re!"Az ENSZ az 1987-es évet a Hajléktalanok Nemzetközi Évének nyilvánította. Tartok tőle, hogy a program célkitűzései nem valósultak meg, sőt, hogy csak egyet említsek, a devizahitel-válság a bajbajutottak és otthontalanok további tömegeit generálja." Dr. Kovács Mónika Erika - a SzuperVályog és PermaKultúra Munkacsoport vezetőjének - írása.

Az elmúlt két évben alkalmam volt meghallgatni Vida Gábor akadémikus előadását, melyben összefoglalta a világban jelenleg zajló hármas – gazdasági, környezeti és társadalmi válság − jelenségeit. Ezek mindegyike afelé mutat, hogy az építőiparnak is új megoldások felé kell néznie. A gazdasági válság következtében a fizetőképes kereslet nem elegendő a jelenleg megszokott építőipari kínálat megfizetésére, illetve a megszokott méretű és fogyasztású otthonok fenntartására.

A környezeti válság felhívta a figyelmünket arra, hogy az építkezés során már a tervezésnél muszáj számításba vennünk, hogy leendő otthonunknak nemcsak a megépítése, de a fenntartása is környezettudatos, energiatakarékos módon történjen. Új fogalmakban gondolkodunk: bevitt energia, újrahasznosítás, energetikai tanúsítvány, passzív és aktív házak és sorolhatnám. A társadalmi válság pedig egy új, tudatosabb réteg kialakulásához vezet: az embereknek ma már egyre inkább igényük a természetes és egészséges életmód. Fordított irányú folyamat indult el: a lakosság lassan kezd visszaáramlani a vidéki, természetközeli életformába.

Ebben az áramlatban született meg Nader Khalili, iráni származású amerikai építész, sikeres felhőkarcoló-specialista találmánya, a szupervályog-, más néven földzsák- vagy szuperblokk-technológia, amely számos szempontból megoldást kínál a fenti problémákra.

A föld ősi, természetes, mindenütt jelenlévő építőanyag. A föld adja az épület tömegét, vályogtartalma biztosítja a kötőerőt, a fal száradása utáni szilárdságát. A földből épült fal kiváló hőtároló-kapacitása, hőmérséklet- és páraszabályozása révén kellemes belső klímát biztosít az épületnek: „Nyáron hűt, télen fűt"− ahogy az ismert mondásból tudjuk. Magyarországon régi hagyománya van a vályogépítésnek. Bár a vályogházak számos további előnnyel rendelkeznek a ma elterjedt épületekhez képest (olcsó, természetes, visszaforgatható nyersanyagok használata, jó épületakusztikai tulajdonságok, káros elektromágneses sugárzás elnyelése stb.), mégis a múlt század végére szinte teljesen kiszorult a vályogépítészet az építkezési kultúránkból. Ennek oka részben az, hogy a nem megfelelően megépített és karbantartott régi vályogépületek nem elég tartósak és ellenállóak (különösen a vízzel szemben) ahhoz, hogy a mai igényeknek megfeleljenek.

Khalili célja az volt, hogy ötvözze a hagyományos, évezredes technikákat a legújabb módszerekkel, anyagokkal, azaz megőrizze a régi földépületek előnyeit, értékeit, ugyanakkor kiküszöbölje hátrányos tulajdonságaikat.



Szupervályog 1x1
1/24
Szupervályog 1x1



Szupervályog 1x1 − Az építés alapelemei, azaz a régi földépítési módszereket kiegészítő négy erősítő elem („védelmi vonal"):
1) polipropilén tömlő („bennmaradó zsalu")
2) szögesdrót („malter")
3) földbe kevert kötőanyag (vízállóság, nyomószilárdság)
4) ívelt formák: ívelt fal, boltív, boltozat, kupola (statikai előnyök)

Mi is az a szupervályog? A helyben kiásott, és szükség esetén stabilizáló anyaggal (pl. mész, cement stb.) kevert földet a leendő fal helyén körszövött polipropilén zsákokba, vagy a zsákok alapanyagául szolgáló, még elvágatlan, hosszú polipropilén tömlőkbe töltjük. Az így lefektetett földzsák „hurkát" a hagyományos vályogépítéshez hasonlóan döngöljük. Az egymás tetejére rétegezett földzsák „hurkák" közé szögesdrót erősítést teszünk, amely összetartja a sorokat, és növeli a szerkezet szakítószilárdságát. A tartós (bennmaradó) zsaluként szolgáló erős polipropilén tömlő tartja a benne lévő töltőanyagot, ugyanakkor lég- és vízáteresztő szövetén keresztül a föld kiszárad, a hozzáadott kötőanyag hatására a földkeverék megköt. A szupervályog fal ily módon stabil, vízálló szerkezetté szilárdul. A szupervályog tulajdonképpen egy szuperhosszú vályog- vagy földhurka, egyfajta „instant" és hajlékony „falgenerátor", amivel tetszőleges hosszúságú sorokat lehet formálni megszakítás nélkül.



Földzsák kupola, forrás: cocreatingourreality.com
2/24
Földzsák kupola, forrás: cocreatingourreality.com



A földdel töltött zsákokból vagy tömlőkből egyenes vagy ívelt falakat, boltozatokat, kupolákat formálunk. A földzsák sorokból kialakított szerkezet, – különösen, ha az épület tervezésénél kihasználjuk az ívelt formák (boltív, kupola) statikai előnyeit –, lehetővé teszi, hogy stabil és tartós, a környezeti katasztrófáknak (árvíz, szélvihar, földrengés, tűzvész) ellenálló, változatos építési formákat hozhassunk létre földből, egyszerű és környezettudatos módon. A technológia prototípusa – az Öko-Dóm – Kalifornia szigorú, a legmagasabb fokozatú földrengészónának megfelelő építési követelményeinek eleget tett!

A szupervályogrendszer alkalmas a jelenleg megszokott épületstruktúrák és gépészeti megoldások kialakítására, de kiváló alternatíva öko/bioházak, autonóm házak építésére, az organikus építészet, a dombházak, a szakrális geometria vagy a feng shui kedvelőinek is. Az egyszerűtől a luxusig, a lakóházaktól az ipari és gazdasági épületekig, műtárgyakig, garázsokig, kerti létesítményekig, szinte bármit építhetünk belőle. Dombházak, pincék, templomok, szakrális épületek, jurták építéséhez, és még számos esetben szinte adja magát ez a módszer. Jelentős lehetőségekkel rendelkezik a katasztrófavédelemben is.

A környezettudatos, organikus építkezés, így a szupervályog-technológia is kihívást, egyben lehetőséget is jelent az építészek és az építtetők számára. A technológia magyarországi bevezetése jelenleg zajlik, amelyben komoly feladat hárul az építész-tervezőkre, statikusokra, kivitelezőkre. Ki kell dolgozni a hazai adaptációhoz szükséges szempontokat. A szupervályog önmagában a falszerkezet kialakításának egy speciális módja. A kívánt épület megtervezéséhez szükséges a kontinentális éghajlathoz megfelelő tetőmegoldások, hő- és vízszigetelés, épületgépészet stb. megtervezése, a csomóponti tervek, engedélyeztetési protokoll elkészítése.



„Midi-Dóm” − magyar tájba illő ökoház látványterve (terv: Szupervályog Munkacsoport, látványterv: Válóczy Balázs)
3/24
„Midi-Dóm” − magyar tájba illő ökoház látványterve (terv: Szupervályog Munkacsoport, látványterv: Válóczy Balázs)



A szupervályog formavilága igen gazdag, a hagyományos magyar építészeti kultúrához illő, de attól teljesen eltérő, változatos, fantáziadús építmények is kialakíthatók belőle. Ez igen vonzó lehet a kreatív, egyedi tervek készítésére vágyó szakembereknek. Azonban fontos az ehhez szükséges szaktudás, azaz a szupervályog-technológia építési szabályainak, ezenfelül az ívelt épületstruktúrák statikai vonatkozásainak mélyebb ismerete is, amely a jelenleg elterjedt „kockaházas" építkezés mellett háttérbe szorult. A jutalom a befektetett energiáért, hogy az első szupervályog-építtetők a kellő szaktudással rendelkező szakemberekhez fognak fordulni.

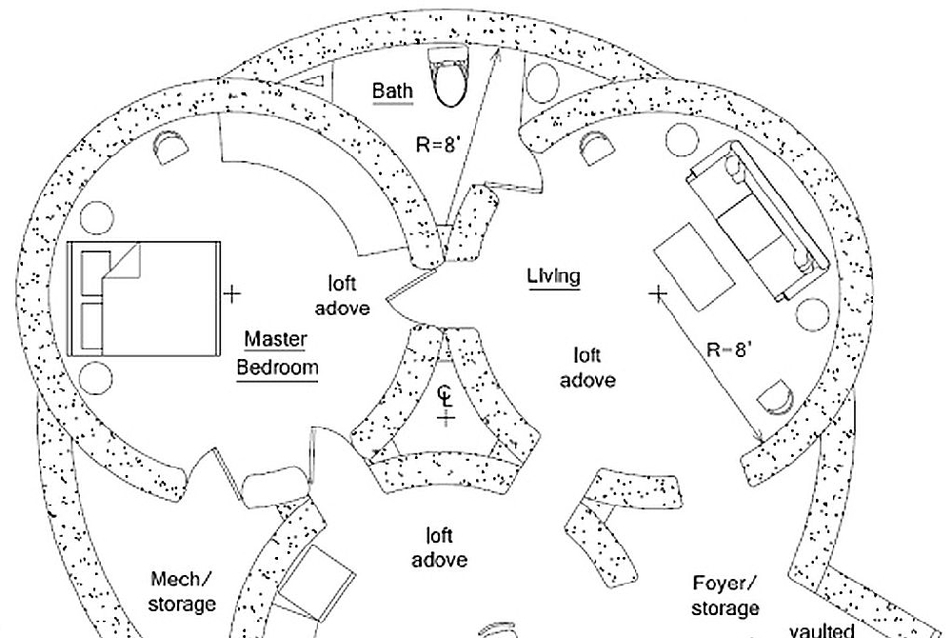

Háromkupolás dombház (látványterv és alaprajz: Owen Geiger)
4/24
Háromkupolás dombház (látványterv és alaprajz: Owen Geiger)


Háromkupolás dombház (látványterv és alaprajz: Owen Geiger)
5/24
Háromkupolás dombház (látványterv és alaprajz: Owen Geiger)



Az ívelt formavilágú, rusztikus felületekkel rendelkező földépületek nemcsak esztétikailag és ökológiailag kedvezőbbek, de egészségesebb is bennük élni. Tekintve, hogy a „kocka" építőelemekből költséges és nagy szaktudást igénylő feladat az ívelt falak kialakítása, eddig sajnos csak a tehetősebbek engedhették meg maguknak ezt a „luxust", például egy dombház építését. Mind az építők, mind az építtetők örömére a szupervályog-technológia segítségével a jövőben szélesebb rétegek számára lesznek elérhetőek a vágyott gömbölyded otthonok és egyéb építmények.

„Tervezzünk és építsünk a természettel!" Az organikus építészet egyik fő alapelve, hogy − a jelenlegi tendenciával (egyre bonyolultabb gépesítés, újabb vegyi anyagok stb. használata) ellentétben − a tervezés és építés során előnyben részesítjük a természetes anyagok, a természetben található elemek használatát, a természetben megfigyelhető formákban és struktúrákban rejlő lehetőségeket. A természet a legbölcsebb építész, akinek alkotásaiban az anyag, a forma és a funkció szoros összhangban van. „Minimális anyag, maximális tér és strukturális szilárdság." Hogy egy példát említsek a természeti törvényszerűségekből. A permakultúrás tervezési szemlélet is ezeken az elveken alapszik. Nemcsak a házunkat, de a teljes épített és természetes környezetünket egységes egészként tervezzük meg, a lakóépülettől kezdve a kerti és gazdasági létesítményekig. A rendszer része a megújuló, szelíd energiák, a környezettudatos vízgazdálkodás is, illetve a teljes rendszer gazdaságos és környezettudatos működtetése. Ezeknek a szempontoknak a figyelembevétele, összehangolása szintén az építész szakemberek kezében van.

A kihívás adott, a válaszok egy része is megvan, a gyakorlatba ültetés azonban még hátravan. A SzuperVályog és PermaKultúra Munkacsoport azon munkálkodik, hogy a technológia megismertetésén és a szupervályog-építés alapjainak átadásán túl (tanfolyamok, szakkönyv, szakmai fórumok stb.) a közeljövőben a technológia hazai adaptálása, a még környezettudatosabb alternatívák kifejlesztése is meginduljon (pl. a műanyag vagy szögesdrót kiváltása, l. hipervályog, zsákvályog).

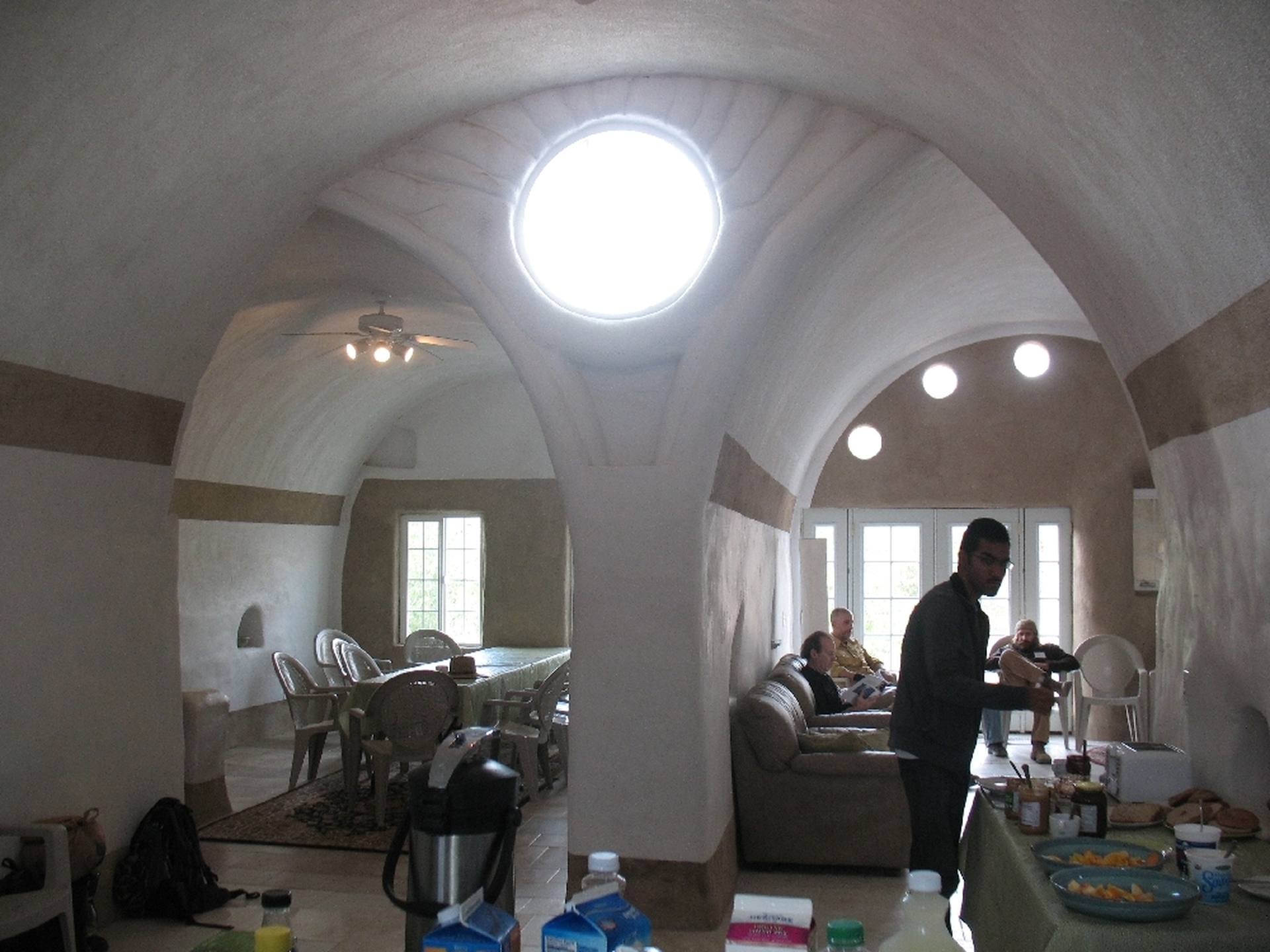

Triple-Vaulted House, Cal-Earth (Forrás: Kovács ME)
12/24
Triple-Vaulted House, Cal-Earth (Forrás: Kovács ME)

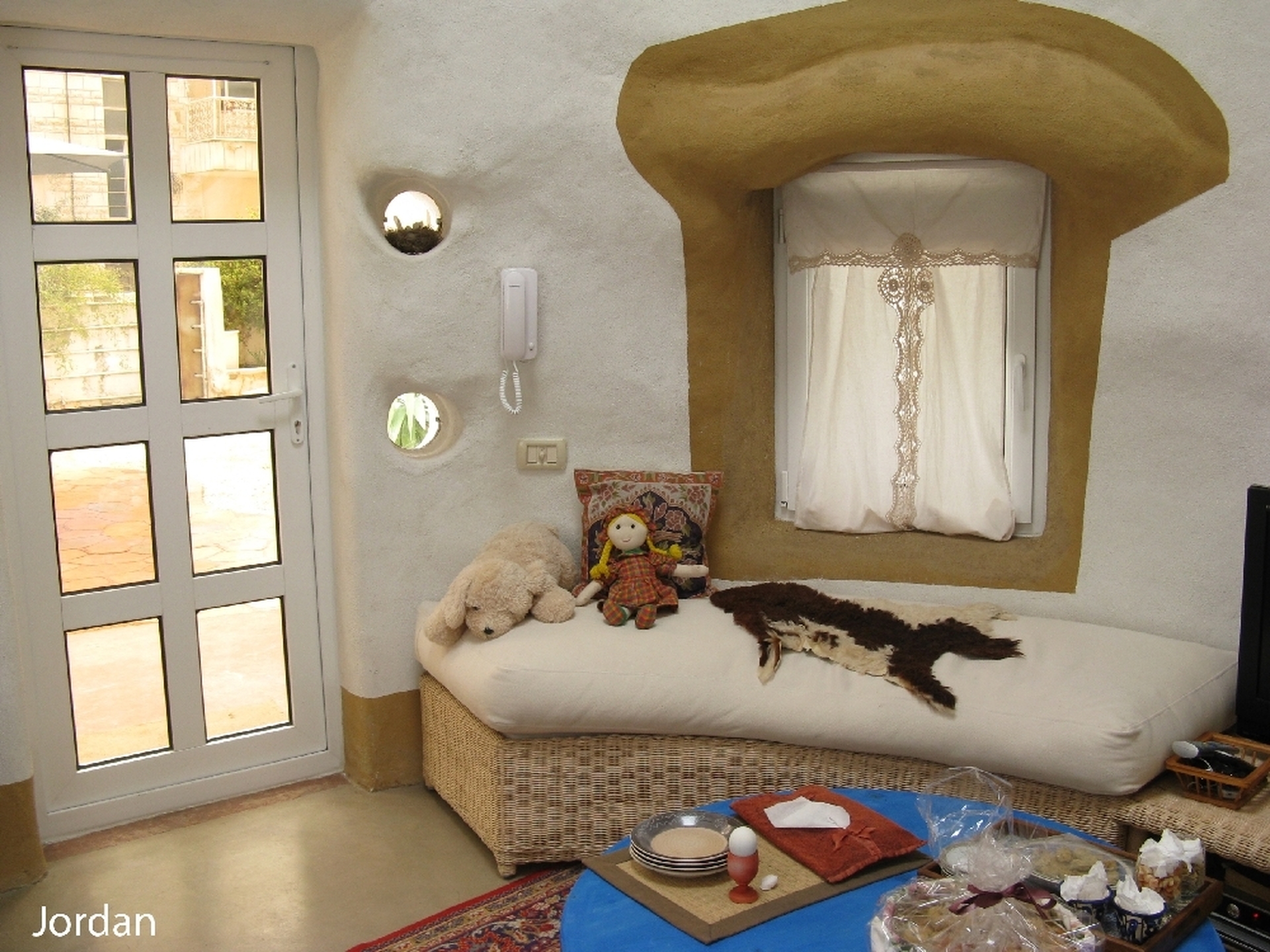

Jordánia (Forrás: Cal-Earth fotó)
15/24
Jordánia (Forrás: Cal-Earth fotó)



A szupervályog-technológia széleskörű alkalmazásához munkacsoportunk megtette az előkészületeket, kitaposta az eddig járatlan utat. Kellő tapasztalattal a hátunk mögött szeretnénk összefogni olyan szakemberekkel, akik felismerik a technológia előnyeit, az építészeti hagyományokat megújító potenciálját, és meg tudják ragadni az ebben rejlő lehetőségeket.

Dr. Kovács Mónika Erika
a SzuperVályog és PermaKultúra Munkacsoport vezetője
